Назначение разъёма 2РМДТ30БПН24Г5В1В

2РМДТ30БПН24Г5В1В — это цилиндрический низкочастотный разъём производства компании Элекон, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД и применяется в составе электрических соединений, где требуется надёжная передача сигнала и питания при воздействии интенсивных механических и климатических нагрузок.

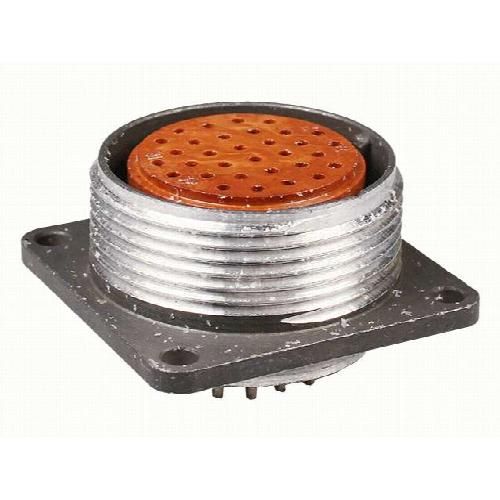

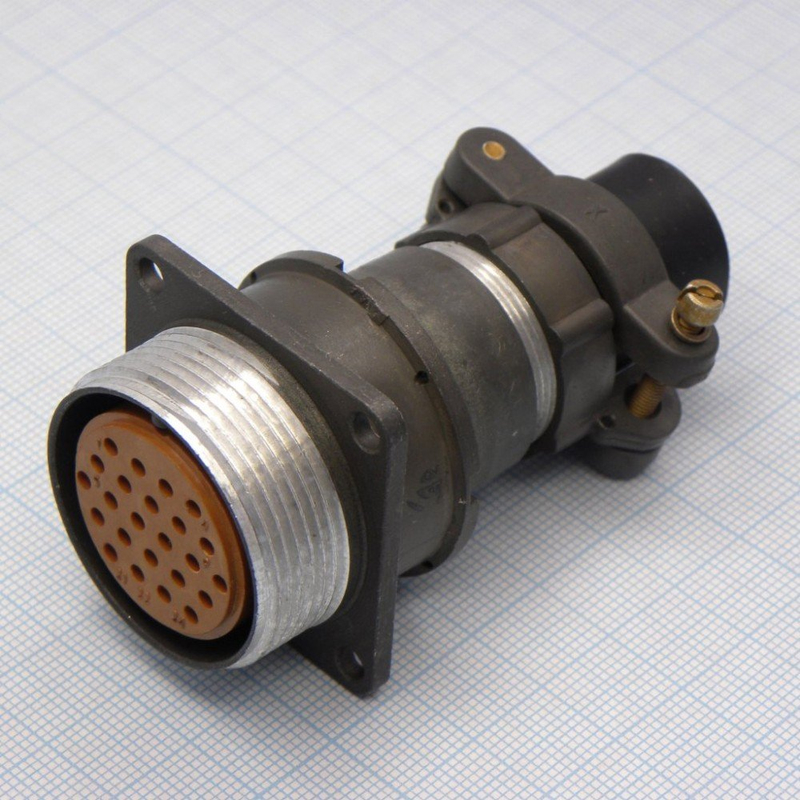

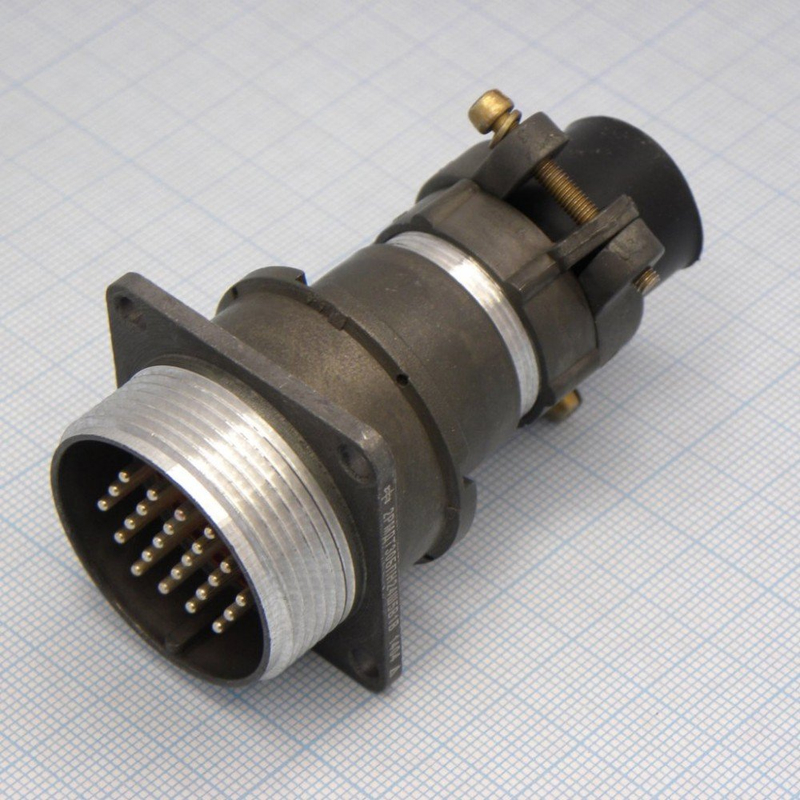

Конструктивно разъём представляет собой блочную розетку с прямым патрубком для неэкранированного кабеля. Такое исполнение рассчитано на внутренний объёмный монтаж, при котором корпус соединителя размещается внутри аппаратуры, а кабель подводится через патрубок. Артикул изделия — 50085, год выпуска — 2017.

Технические характеристики и подтверждённые особенности

Разъём оснащён 24 контактами диаметром 1,5 мм. Монтаж выполняется обжимкой, что обеспечивает стабильное и воспроизводимое соединение проводников с контактами. Ниже приведены основные электрические и эксплуатационные параметры.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на один контакт — 15 А.
• Суммарная токовая нагрузка на соединитель — от 50 до 140 А в зависимости от условий эксплуатации.
• Диаметр посадочного отверстия — 30 мм.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с кратковременной сменой до плюс 180 градусов Цельсия.
• Минимальная наработка — от 1000 до 5000 часов.
• Число циклов сочленения-расчленения — 500.
• Срок сохраняемости — от 15 до 25 лет.

Стойкость к механическим и акустическим воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Акустический шум достигает 170 дБ. Механические удары — до 5000 метров на секунду в квадрате, линейное ускорение — 2000 метров на секунду в квадрате, то есть 200 g.

Применение

Благодаря сочетанию высоких электрических параметров и устойчивости к экстремальным нагрузкам разъём 2РМДТ30БПН24Г5В1В применяется в аппаратуре, работающей в жёстких условиях: при интенсивной вибрации, ударных нагрузках, широком диапазоне температур и повышенном уровне акустического шума. Внутренний объёмный монтаж и обжимное присоединение проводников делают его удобным для использования в блочных и кабельных сборках, где важны компактность посадочного места и надёжность контактного соединения.

Разъём подходит для цепей постоянного и переменного тока с частотой до 3 МГц, что охватывает большинство задач низкочастотной коммутации питания и сигналов. Указанные характеристики подтверждаются данными производителя и определяют область применения изделия без дополнительных допущений.
