Назначение разъема 2РМДТ30БПН24Г5В1В

Разъем 2РМДТ30БПН24Г5В1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре. Изделие относится к категории блочных приборных разъемов серии 2РМДТ и применяется там, где требуется надежное механическое соединение и стабильный электрический контакт в условиях повышенных температур, вибраций и переменного климата.

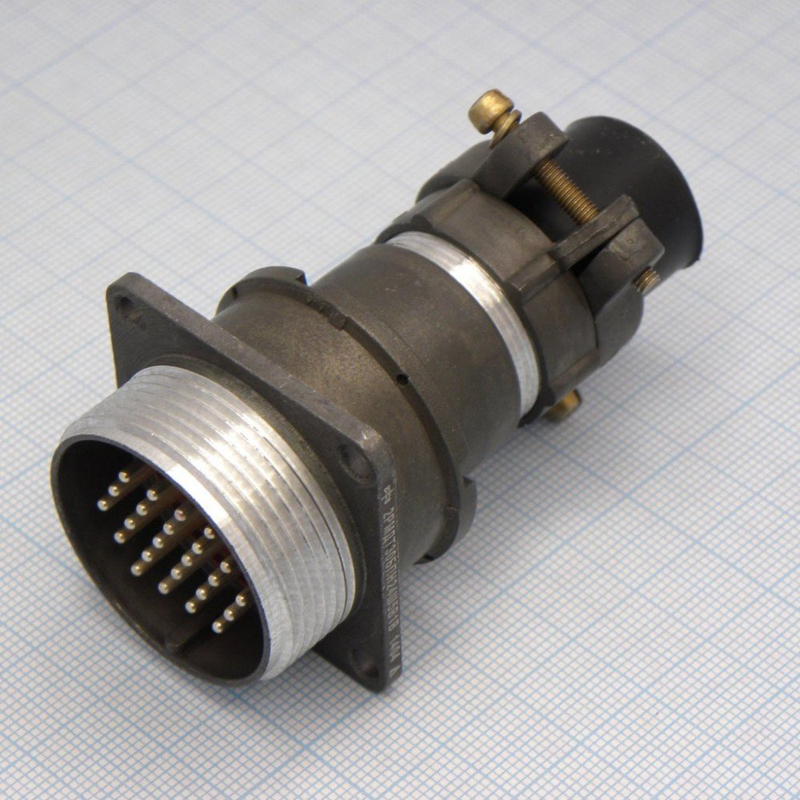

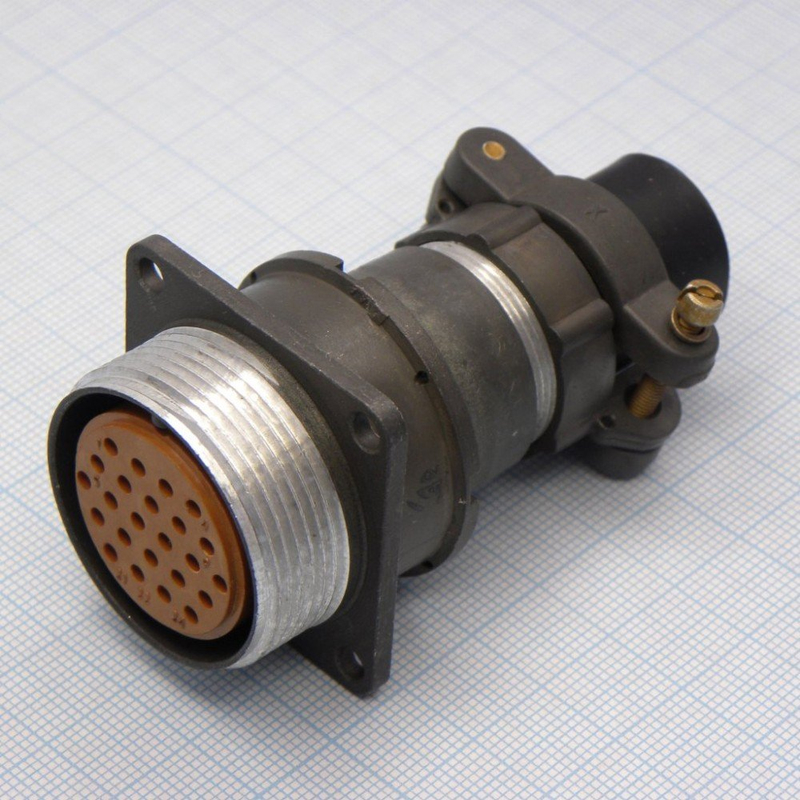

Данная модификация представляет собой блочную розетку с прямым патрубком для неэкранированного кабеля. Разъем рассчитан на эксплуатацию в составе аппаратуры общего назначения, включая промышленную электронику, где востребованы выносливые и ремонтопригодные соединители с резьбовым сочленением.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ30БПН24Г5В1В содержит полную информацию о типе, размере и электрических параметрах изделия. Расшифровка позиций обозначения приведена ниже.

• 2РМДТ — серия цилиндрических низкочастотных разъемов.
• 30 — условный размер корпуса, посадочный диаметр 30 мм.
• Б — блочный приборный корпус, предназначенный для крепления на панели или в блоке аппаратуры.
• ПН — прямой патрубок (П) для неэкранированного кабеля (Н).
• 24 — количество контактов в разъеме.
• Г5 — исполнение розетки (Г) с контактами диаметром 1,5 мм (обозначение «5»).
• В1В — серебряное покрытие контактов (В), теплостойкость до плюс 100 градусов Цельсия (1), всеклиматическое исполнение (В).

Сочленение разъема резьбовое, поляризация — одношпоночная, что исключает неправильную стыковку ответных частей. Изделие выполнено негерметичным и тропикоустойчивым. Приемка «5» подтверждает соответствие изделия установленным требованиям, год выпуска — 2008. Поставка осуществляется в заводской упаковке.

Электрические параметры

Разъем рассчитан на работу с переменным и постоянным напряжением до 560 В. Максимальная токовая нагрузка составляет до 7 А на один контакт, а суммарная нагрузка по всем цепям достигает 140 А. Сопротивление изоляции — не менее 1000 МОм, что обеспечивает надежную развязку цепей и снижает утечки даже при длительной эксплуатации.

Условия эксплуатации и надежность

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 1000 Гц с ускорением до 50 g. Теплостойкость исполнения позволяет применять разъем при температуре до плюс 100 градусов Цельсия, а всеклиматическое исполнение — эксплуатировать его в различных климатических зонах, включая тропические условия. Наработка разъема составляет 5000 часов, срок хранения — 25 лет.

Применение

Разъем 2РМДТ30БПН24Г5В1В востребован в аппаратуре общего назначения и промышленной электронике: в блоках питания, измерительных приборах, системах управления и другой технике, где необходима коммутация до 24 цепей с повышенными требованиями к стойкости к вибрации и температуре. Блочный корпус упрощает монтаж на панель, а прямой патрубок под неэкранированный кабель делает подключение простым и удобным. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление, а резьбовое сочленение с одношпоночной поляризацией гарантирует надежную фиксацию и правильную ориентацию при стыковке.
