Назначение изделия

2РМДТ30БПН24Г5В1В «5» — электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого (всеклиматического) исполнения В. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Артикул 81106, категория 2РМД.

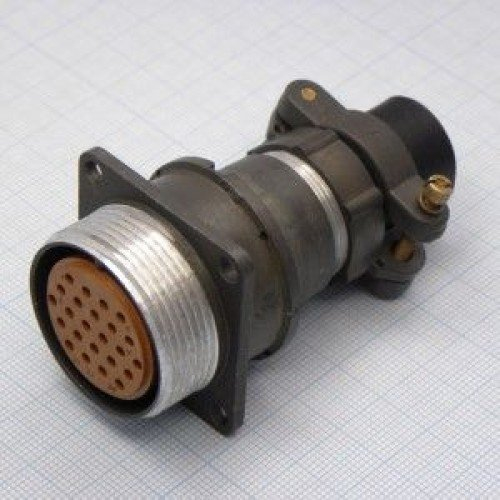

Конструктивно это розетка блочная (приборная) с прямым патрубком и гайкой для неэкранированного кабеля. Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильную стыковку ответных частей.

Конструктивные особенности

Контакты в изделии извлекаемые. Монтаж выполняется методом обжимки или объёмным внутренним способом. Покрытие контактов — серебро, что соответствует индексу «В» в обозначении. Сочетание «5» указывает на конкретную комплектацию контактов.

• Тип: розетка блочная (приборная) с прямым патрубком и гайкой.
• Кабель: неэкранированный.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Контакты: извлекаемые, покрытие — серебро.
• Монтаж: обжимка или объёмный внутренний.
• Исполнение: негерметичное, тропикоустойчивое (всеклиматическое, индекс В).

Технические характеристики

Максимальное рабочее напряжение составляет 560 В (амплитудное значение). Токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 7 А, суммарная нагрузка на соединитель — до 140 А. Сопротивление изоляции — не менее 1000 МОм в нормальных условиях, ёмкость между контактами — не более 6 пФ.

Условия эксплуатации

Рабочая температура — от -60 до +100 °С, смена температур — от -60 до +150 °С. Соединитель сохраняет работоспособность при пониженном давлении 133,37·10⁻³ Па и влажности до 98% при температуре +40 °С.

Механическая стойкость изделия подтверждена следующими показателями:

• вибрация синусоидальная — до 490 м/с² (50 g);
• многократные удары — до 1000 м/с² (100 g);
• одиночные удары — до 5000 м/с² (500 g);
• линейные нагрузки — до 2000 м/с² (200 g).

Ресурс изделия — 500 циклов соединений и расчленений.

Применение и приёмочные данные

Соединитель применяется в составе радиоэлектронной и радиотехнической аппаратуры для коммутации длинных электрических цепей, в том числе в условиях повышенной влажности, широкого диапазона температур и значительных механических нагрузок. Тропикоустойчивое исполнение В обеспечивает работу во всеклиматических условиях.

В карточке товара указана приёмка «5», год выпуска — 91. Производитель в предоставленных данных не указан.
