2РМДТ30БПН24Г5В1В 2026г «5»
Технические характеристики

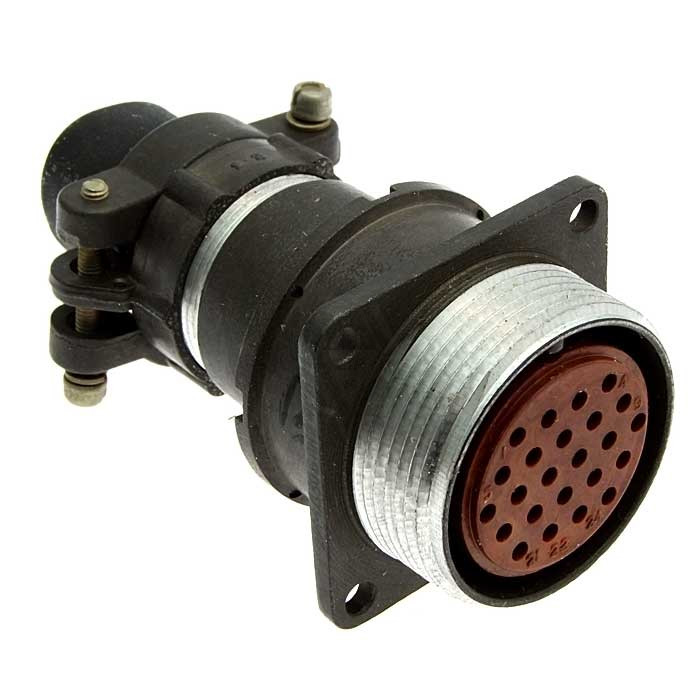

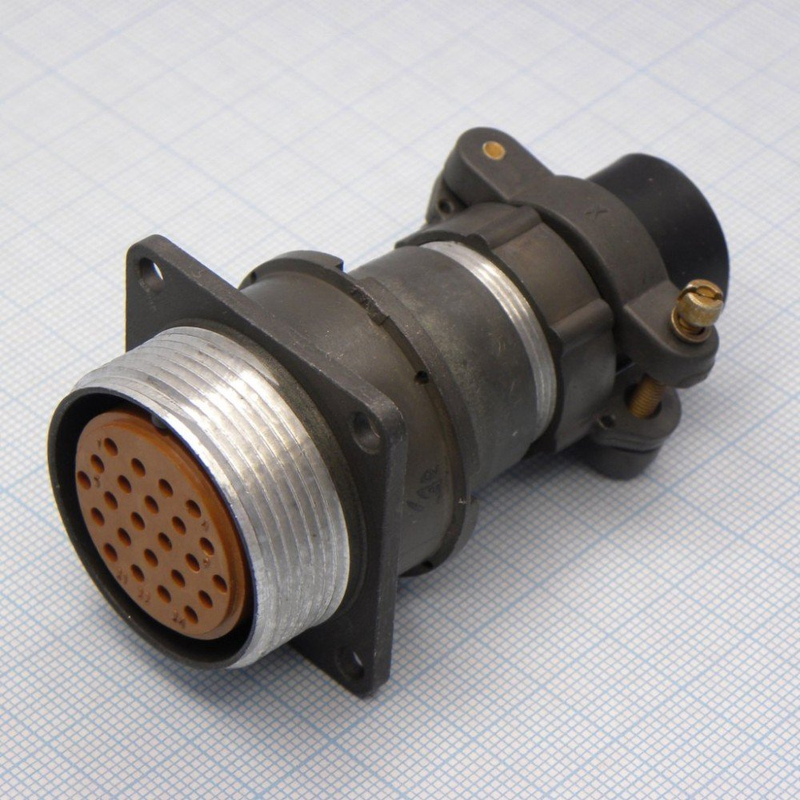

2РМДТ30БПН24Г5В1В «5» — это низкочастотный цилиндрический электрический разъём рядового исполнения , относящийся к серии 2РМДТ; в данном случае обозначение «5» указывает на приёмку по соответствующим техническим условиям (ГЕ0.364.126ТУ и др.), а буква «В» — на всеклиматическое исполнение.
Разъём предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения, работает с постоянным и переменным током частотой до примерно 3000 кГц. Корпус выполнен в блочном исполнении (тип «Б»), сочленение — резьбовое , с одношпоночной поляризацией , что обеспечивает правильную ориентацию при подключении и защиту от перекоса.
Количество контактов — 24 , все контакты диаметром 1,5 мм (вариант сочетания «5»).
Покрытие контактов — серебро , иногда дополнительно допускается золото; это снижает переходное сопротивление и улучшает коррозионную стойкость.
Максимальный рабочий ток на один контакт — до 7 А , суммарная токовая нагрузка на весь разъём — до 140 А.
Максимальное рабочее напряжение — до 560 В , испытательное напряжение изоляции — около 1850 В (в нормальных климатических условиях).
Сопротивление контактов — не более 2,5 мОм , сопротивление изоляции — не менее 5000 МОм.
Разъём выполнен в всеклиматическом всережимном исполнении В , рассчитан на работу в широком диапазоне температур: от –60 °C до +100 °C , с возможностью кратковременных перегревов до +180 °C. Он допускает повышенную влажность до 98% при +35…40 °C , а также работу при пониженном и повышенном атмосферном давлении, что типично для бортовой и наземной аппаратуры.
Механически разъём устойчив к вибрациям и ударам: допускает многократные ударные воздействия с ускорением до 1000 м/с² и одиночные удары до 5000 м/с² при малых длительностях импульсов, а также линейные ускорения до 2000 м/с².
Разъём выполнен как розетка блочная (Г) , рассчитанная на внутренний объёмный монтаж с пайкой контактов ; контакты — извлекаемые, что позволяет при необходимости заменять отдельные контакты. Длина патрубка составляет около 62,5 мм , масса — не более 34,5 г , что делает его достаточно компактным для размещения в ограниченных пространствах оборудования.
Описание
2РМДТ30БПН24Г5В1В
Разъём 2РМДТ30БПН24Г5В1В: надёжное соединение для промышленной аппаратуры
Разъём 2РМДТ30БПН24Г5В1В предназначен для создания разъёмных электрических соединений в промышленном, измерительном, транспортном и специальном электронном оборудовании. Исполнение относится к серии цилиндрических многоконтактных соединителей, рассчитанных на эксплуатацию в условиях, где особенно важны механическая прочность, стабильность контакта и защита цепей от внешних воздействий.
Конструктивные особенности
Обозначение 2РМДТ30БПН24Г5В1В содержит сведения о конструктивном исполнении соединителя. Как правило, такие изделия применяются в составе кабельных жгутов, шкафов автоматики, приборных комплексов, систем управления и силовых цепей слаботочного оборудования.
Для разъёма характерны следующие особенности:
Цилиндрический корпус, удобный для монтажа на панели, корпусе устройства или кабеле.
Многоконтактная контактная группа для подключения нескольких электрических цепей через один разъём.
Резьбовое сочленение, обеспечивающее устойчивую фиксацию вилки и розетки при вибрации и механических нагрузках.
Поляризация, исключающая неправильное соединение ответных частей.
Контактная система, рассчитанная на многократные циклы сочленения и расчленения.
Возможность применения в аппаратуре с повышенными требованиями к надёжности электрического контакта.
Исполнение с контактной группой 24Г5 указывает на конкретную компоновку контактов внутри изолятора. При подборе ответной части необходимо проверять совпадение типа соединителя, расположения контактов, варианта сочленения, типа монтажа и климатического исполнения.
Применение в оборудовании
Соединители серии 2РМДТ востребованы там, где необходимо быстро подключать и отключать кабельные линии без пайки непосредственно внутри аппаратуры. Разъём 2РМДТ30БПН24Г5В1В может использоваться для передачи управляющих, сигнальных, измерительных и питающих цепей — при условии соблюдения допустимых электрических параметров контактов.
Типовые области применения:
Промышленные системы автоматизации и управления.
Контрольно-измерительные приборы.
Электронные блоки и шкафы управления.
Станочное и технологическое оборудование.
Испытательные стенды.
Транспортная электроника.
Системы связи, телеметрии и сигнализации.
Кабельные сборки для сложных электротехнических комплексов.
Благодаря разъёмной конструкции обслуживание оборудования становится проще: кабельный жгут можно отсоединить для диагностики, ремонта или замены отдельного модуля без демонтажа всей проводки.
Что учитывать при подборе
Перед установкой 2РМДТ30БПН24Г5В1В важно сверить его маркировку с требованиями документации на изделие. Даже небольшое различие в буквенно-цифровом обозначении может означать другой вариант корпуса, способ монтажа, тип контактов, схему расположения выводов либо исполнение ответной части.
При техническом подборе рекомендуется проверить:
Совместимость с ответным разъёмом по серии и типоразмеру.
Соответствие контактной группы 24Г5 требуемой электрической схеме.
Количество используемых цепей и резервных контактов.
Тип подключения проводников: пайка, обжим или иной предусмотренный способ.
Диаметр и сечение подключаемого кабеля.
Условия эксплуатации: вибрация, влажность, запылённость, температура и механические нагрузки.
Требования к экранированию, герметизации и защите кабельного ввода.
Наличие правильной ориентации ключа при соединении частей разъёма.
Особое внимание следует уделять распайке контактов. Номер контакта на изоляторе должен строго соответствовать электрической схеме оборудования. Ошибка в распиновке способна привести к некорректной работе системы, повреждению электронных модулей или появлению нестабильных неисправностей.
Преимущества использования
Разъём 2РМДТ30БПН24Г5В1В позволяет сформировать компактное, обслуживаемое и механически устойчивое соединение между кабелем и оборудованием. Его применение помогает упорядочить монтаж, сократить время подключения модулей и повысить ремонтопригодность электротехнической системы.
Для стабильной работы соединения необходимо соблюдать технологию монтажа: правильно подготовить кабель, исключить перегрев контактов при пайке, обеспечить разгрузку проводников от натяжения и проверить качество изоляции между соседними цепями. После сборки рекомендуется выполнить контроль распиновки, переходного сопротивления контактов и надёжности фиксации разъёма.
