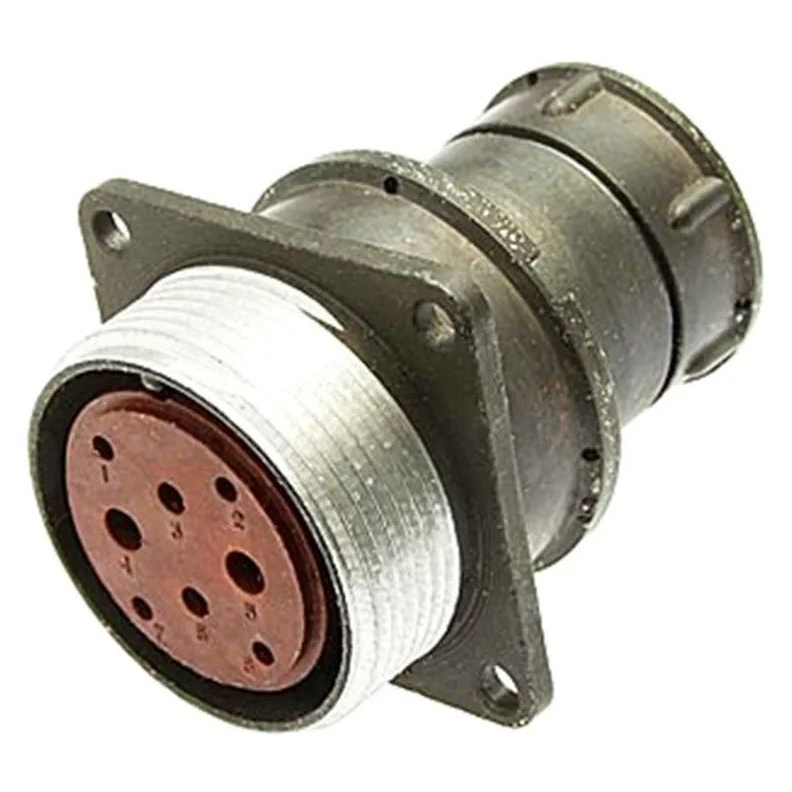

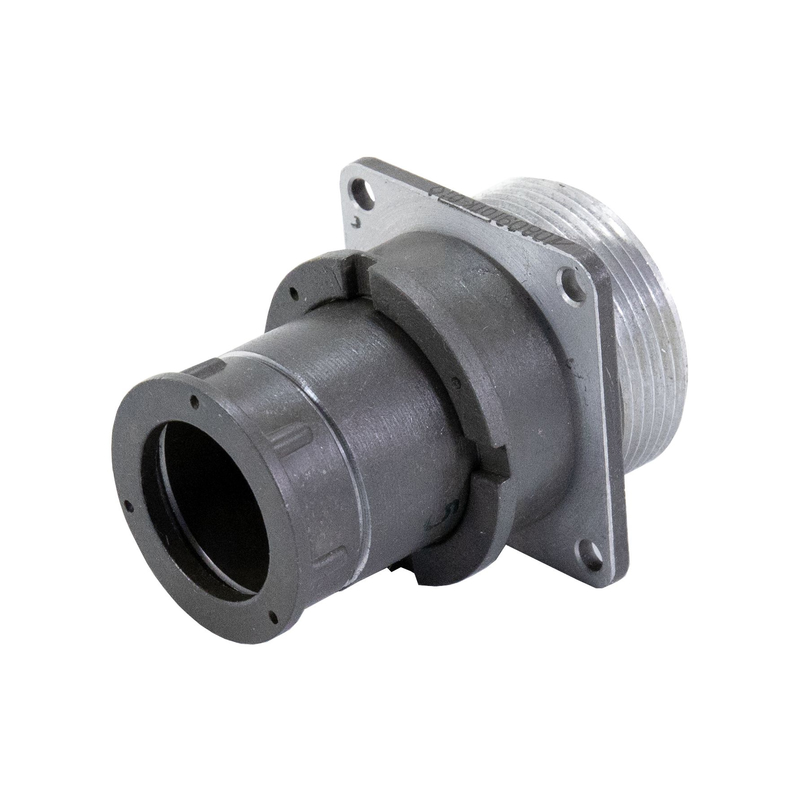

2РМДТ30БПЭ8Ш7В1В 2017г Элекон

Цена:

4550 ₽

В наличии: 46 шт.

Производитель: Элекон

Технические характеристики

2РМДТ30БПЭ8Ш7В1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ производства завода «Элекон» (АО «Завод Элекон»). Он относится к стандартному ряду советских/российских низкочастотных соединителей, применяемых в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Разъём выполнен в металлическом корпусе из алюминиевого сплава с оксидированным покрытием, что обеспечивает хорошую механическую прочность и устойчивость к коррозии. Внутренний изолятор — карболит (фенопласт), внутри него размещаются контакты, обеспечивающие надёжное электрическое соединение.

Это, как правило, розетка кабельная (вид корпуса «К», вид патрубка «П», штуцер «Э» для экранированного кабеля), рассчитанная на подключение силовых и сигнальных линий кабеля к противоположной вилке разъёма. Сочленение с ответной частью происходит с помощью резьбовой накидной гайки (шаг резьбы M33×1,5 мм), фиксация — одношпоночная поляризация.

В данном типоразмере у разъёма обычно 8 контактов разного диаметра: 4 контакта Ø 1,5 мм, 2 Ø 2 мм и 2 Ø 3 мм. Контакты — латунные, с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает долговечность.

Максимальный рабочий ток на контакт составляет:

до примерно 13 А для контактов Ø 1,5 мм;
до около 18 А для Ø 2 мм;
до порядка 36 А для Ø 3 мм.

Общий максимально допустимый ток на весь разъём — около 120 А. Напряжение постоянного и переменного тока — до примерно 560 В.

Разъём предназначен для тропико‑ и климатоустойчивого исполнения (В2.1), рассчитан на работу в диапазоне температур от −60 до +100 °C при относительной влажности до 98% при +40 °C. Он выдерживает синусоидальную вибрацию до примерно 50 g , многократные удары до 100 g , а также однократные удары до около 500 g.

Число сочленений‑расчленений разъёма обычно составляет до 500 циклов , срок хранения — порядка 15 лет , при этом минимальная наработка при нормальных условиях — не менее 1000 часов.

Если сообщите, нужна ли именно вилка или розетка , а также тип монтажа (кабельный/приборный), можно уточнить маркировку и конструктив ещё точнее.

Описание

Назначение разъёма 2РМДТ30БПЭ8Ш7В1В

2РМДТ30БПЭ8Ш7В1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ производства завода «Элекон» (АО «Завод Элекон»). Он относится к стандартному ряду советских и российских низкочастотных соединителей, применяемых в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Разъём предназначен для подключения силовых и сигнальных линий кабеля к противоположной вилке разъёма. Он используется в составе кабельных сборок и приборных соединений, где требуется надёжная механическая фиксация и устойчивость к внешним воздействиям.

Артикул изделия — 50092. Категория — 2РМД. Производитель — Элекон. Год — 2017.

Конструктивные особенности

Корпус разъёма выполнен из алюминиевого сплава с оксидированным покрытием. Это обеспечивает хорошую механическую прочность и устойчивость к коррозии. Внутренний изолятор изготовлен из карболита (фенопласта), внутри которого размещаются контакты, обеспечивающие надёжное электрическое соединение.

Данное исполнение представляет собой розетку кабельную: вид корпуса «К», вид патрубка «П», штуцер «Э» для экранированного кабеля. Сочленение с ответной частью происходит с помощью резьбовой накидной гайки с шагом резьбы M33 на 1,5 мм. Фиксация обеспечивается одношпоночной поляризацией.

Контакты латунные, с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает долговечность. В данном типоразмере у разъёма обычно 8 контактов разного диаметра:

4 контакта диаметром 1,5 мм;
2 контакта диаметром 2 мм;
2 контакта диаметром 3 мм.

Электрические параметры

Максимальный рабочий ток на контакт составляет:

до примерно 13 А для контактов диаметром 1,5 мм;
до около 18 А для контактов диаметром 2 мм;
до порядка 36 А для контактов диаметром 3 мм.

Общий максимально допустимый ток на весь разъём — около 120 А. Напряжение постоянного и переменного тока — до примерно 560 В.

Условия эксплуатации

Разъём предназначен для тропико- и климатоустойчивого исполнения (В2.1). Он рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия при относительной влажности до 98% при плюс 40 градусах Цельсия.

Изделие выдерживает синусоидальную вибрацию до примерно 50 g, многократные удары до 100 g, а также однократные удары до около 500 g.

Ресурс и применение

Число сочленений-расчленений разъёма обычно составляет до 500 циклов. Срок хранения — порядка 15 лет. Минимальная наработка при нормальных условиях — не менее 1000 часов.

Разъём применяется в электрических цепях постоянного и переменного тока как часть кабельных сборок и приборных соединений. Благодаря металлическому корпусу, серебряному покрытию контактов и климатоустойчивому исполнению он подходит для работы в условиях повышенной влажности, вибрации и ударных нагрузок.

Если требуется именно вилка или розетка, а также уточнение типа монтажа (кабельный или приборный), маркировку и конструктив можно уточнить дополнительно.
