Назначение соединителя 2РМДТ30БПЭ8Ш7В1В

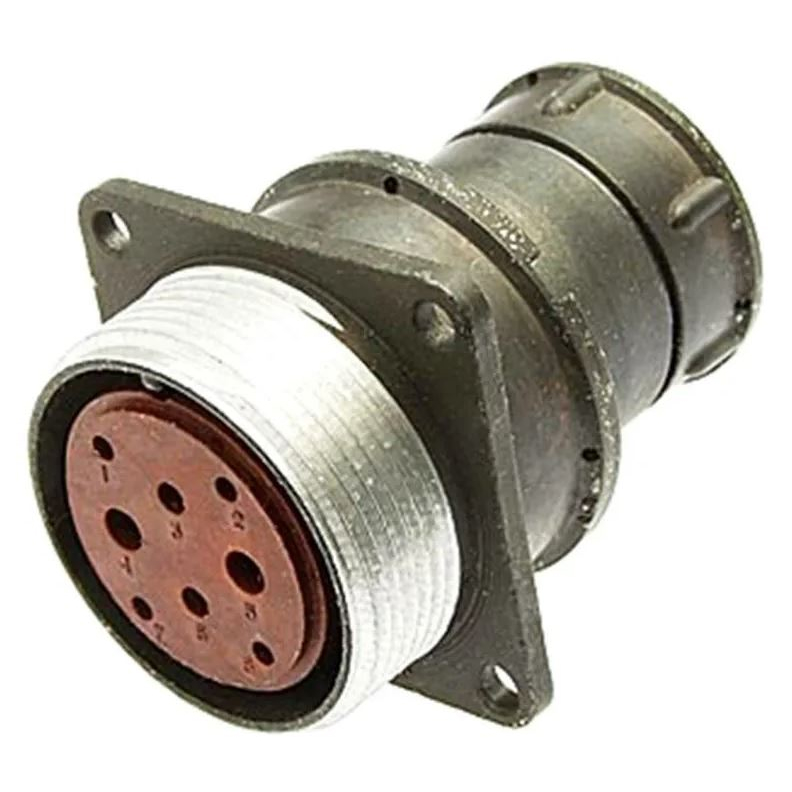

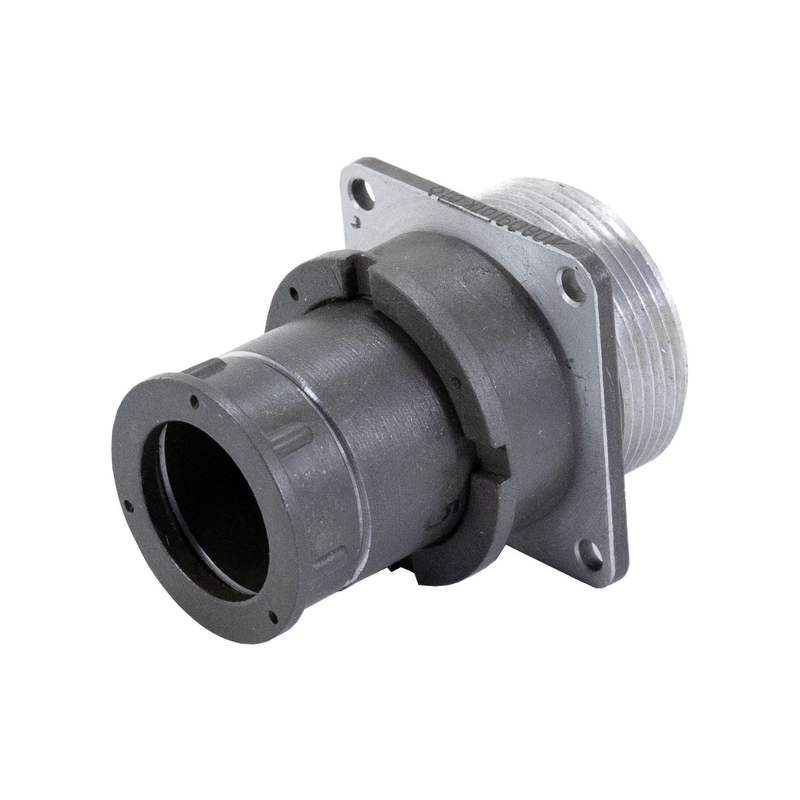

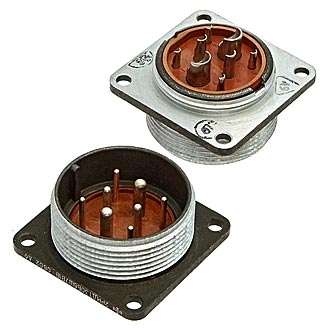

2РМДТ30БПЭ8Ш7В1В — это низкочастотный цилиндрический электрический соединитель серии 2РМДТ, выполненный в виде блочной (приборной) вилки с прямым патрубком для экранированного кабеля. Изделие предназначено для соединения внутренних электрических цепей постоянного и переменного тока частотой до 3 МГц в аппаратуре различного назначения, в том числе при объемном монтаже внутри блоков и приборов.

Соединитель применяется в составе вилки и соответствующей розетки, образуя разъемное контактное соединение с резьбовым креплением (накручиванием муфты) и одношпоночной поляризацией корпусов, обеспечивающей правильную ориентацию при сочленении.

Расшифровка обозначения и конструктивные особенности

• 2РМДТ — тип соединителя: негерметичный, цилиндрический, низкочастотный, тропикоустойчивый.
• 30 — условный размер корпуса (диаметр корпуса в определенных градациях).
• Б — вид корпуса «блочный» (приборный, для монтажа на плате или в корпусе прибора).
• П — патрубок прямой (в отличие от углового исполнения У).
• Э — исполнение для экранированного кабеля.
• 8Ш7 — количество контактов и схема коммутации: 8 штыревых контактов, схема 7.
• В1В — всеклиматическое исполнение, теплостойкость 100 °C, вариант «В» по климатическим условиям.

Электрические параметры

Рабочее напряжение соединителя составляет до 500–700 В постоянного или переменного тока в зависимости от источника и серии. Максимальный ток на один контакт зависит от диаметра контакта и составляет порядка 13–36 А для контактов диаметром от 1,5 до 3 мм. Суммарная нагрузка на разъем достигает 120–260 А в зависимости от конструкции вилки и розетки в комплекте.

Максимальная частота сигнала — до 3 МГц, что позволяет использовать изделие в слаботочных и силовых низкочастотных цепях. Сопротивление изоляции контактов составляет не менее 5000 МОм в нормальных климатических условиях. Электрическая прочность изоляции характеризуется испытательным напряжением порядка 1800–1900 В в нормальных условиях.

Условия эксплуатации и стойкость к внешним воздействиям

Рабочий диапазон температур окружающего воздуха — примерно от минус 60 до плюс 100 °C в зависимости от конкретной ревизии и условий эксплуатации. Климатическое исполнение всеклиматическое: изделие устойчиво к влажности до 98 процентов при температуре плюс 40 °C, воздействию озона, плесневых грибов, солевого тумана и другим агрессивным факторам.

Разъем рассчитан на механические воздействия: вибрации до нескольких кГц, удары и линейные перегрузки порядка сотен–тысяч метров на секунду в квадрате в зависимости от конкретного испытательного профиля. Гамма-процентный срок сохраняемости при высоком значении гамма (обычно 99,5 процента) составляет около 15 лет.

Монтаж и применение

Монтаж соединителя — объемный, внутренний, обычно выполняется пайкой проводов к контактам. Исполнение для экранированного кабеля предусматривает подключение экрана к корпусу соединителя, что обеспечивает защиту цепей от электромагнитных помех. Блочное исполнение позволяет закреплять вилку непосредственно на плате или в корпусе прибора.

Благодаря сочетанию низкочастотных характеристик, повышенной механической прочности и всеклиматического исполнения соединитель 2РМДТ30БПЭ8Ш7В1В применяется в аппаратуре различного назначения, работающей в жестких условиях эксплуатации, включая влажную, жаркую и холодную среду, а также в условиях вибрационных и ударных нагрузок.
