Назначение разъёма 2РМДТ30БПЭ8Г7В1В

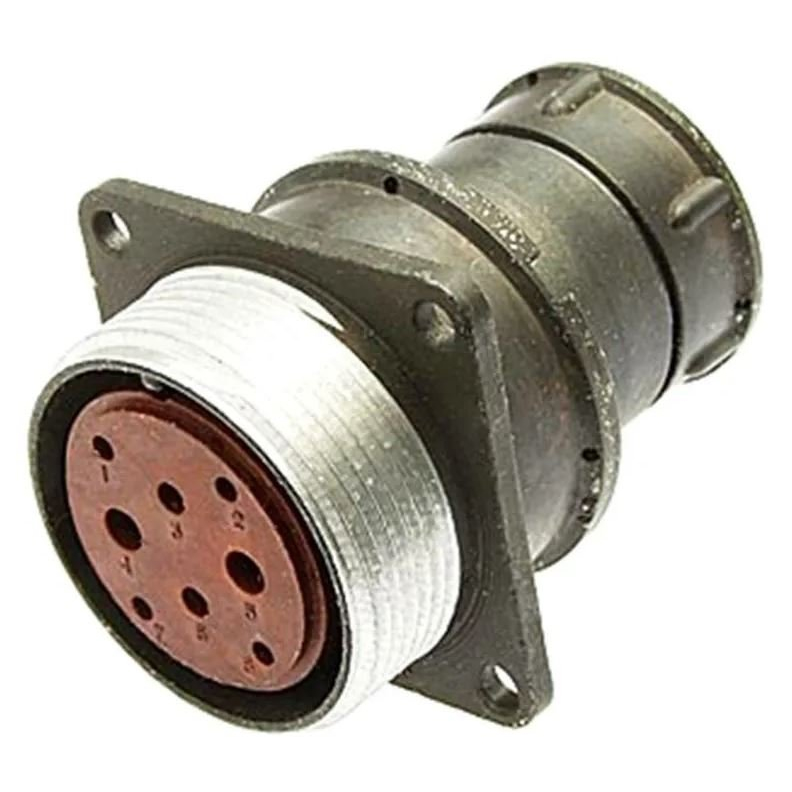

2РМДТ30БПЭ8Г7В1В производства компании Элекон представляет собой блочную (приборную) розетку из серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях повышенных механических и климатических нагрузок, что делает разъём пригодным для применения в приборах и блоках, работающих в жёстких условиях окружающей среды.

Блочное исполнение корпуса позволяет монтировать розетку непосредственно на приборной панели или в составе блока аппаратуры. Отсутствие левой резьбы у данного исполнения корпуса определяет способ фиксации сочленения и компоновочные возможности при монтаже.

Подтверждённые особенности и технические характеристики

Разъём имеет 8 контактов, при этом конструктив серии допускает до 24 контактов. Контактная группа выполнена с золотым покрытием, что обеспечивает стабильность переходного сопротивления. Всеклиматическое исполнение В1В гарантирует работоспособность изделия в различных климатических зонах.

• Тип соединителя: цилиндрический низкочастотный, блочный, приборная розетка.
• Условный размер корпуса: 30.
• Количество контактов: 8 (в серии возможно до 24).
• Покрытие контактов: золото, 7-я группа.
• Исполнение: всеклиматическое, негерметичное.
• Рабочее напряжение: до 560 В.
• Токовая нагрузка на одиночный контакт: от 13 А при диаметре контакта 1,5 мм до 18 А при диаметре 2 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.

Указанные параметры подтверждают принадлежность изделия к классу низкочастотных соединителей, рассчитанных на передачу сигналов и питающих напряжений в составе ответственных электрических цепей.

Расшифровка обозначения

Маркировка 2РМДТ30БПЭ8Г7В1В построена по стандартной схеме, принятой для данной серии соединителей. Понимание каждого элемента обозначения важно при подборе совместимых ответных частей и аналогов.

1. 2РМДТ — тип соединителя цилиндрического низкочастотного.
2. 30 — условный размер корпуса.
3. Б — блочный корпус без левой резьбы.
4. ПЭ — приборная розетка.
5. 8Г7 — 8 контактов, золотое покрытие, 7-я группа.
6. В1В — всеклиматическое исполнение.

Условия эксплуатации и применение

Соединитель выдерживает вибрацию с частотой до 5000 Гц при ускорении 490 метров на секунду в квадрате, акустический шум до 170 дБ, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Изделие устойчиво к воздействию влажного тепла, инея, росы, соляного тумана, солнечного излучения, озона и плесневых грибов.

Благодаря совокупности этих свойств розетка 2РМДТ30БПЭ8Г7В1В применяется в приборах и блоках, эксплуатируемых в условиях вибраций, ударных нагрузок и неблагоприятного климата. Она востребована в составе промышленного и специального оборудования, где требуется надёжная коммутация цепей с токами до 18 А на контакт и напряжением до 560 В.
