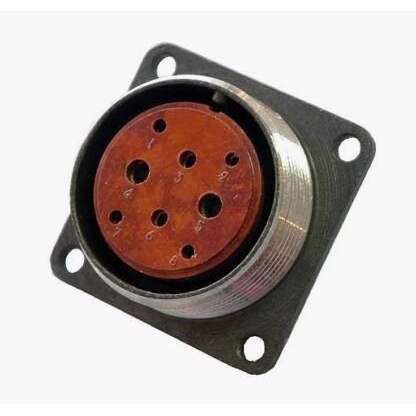

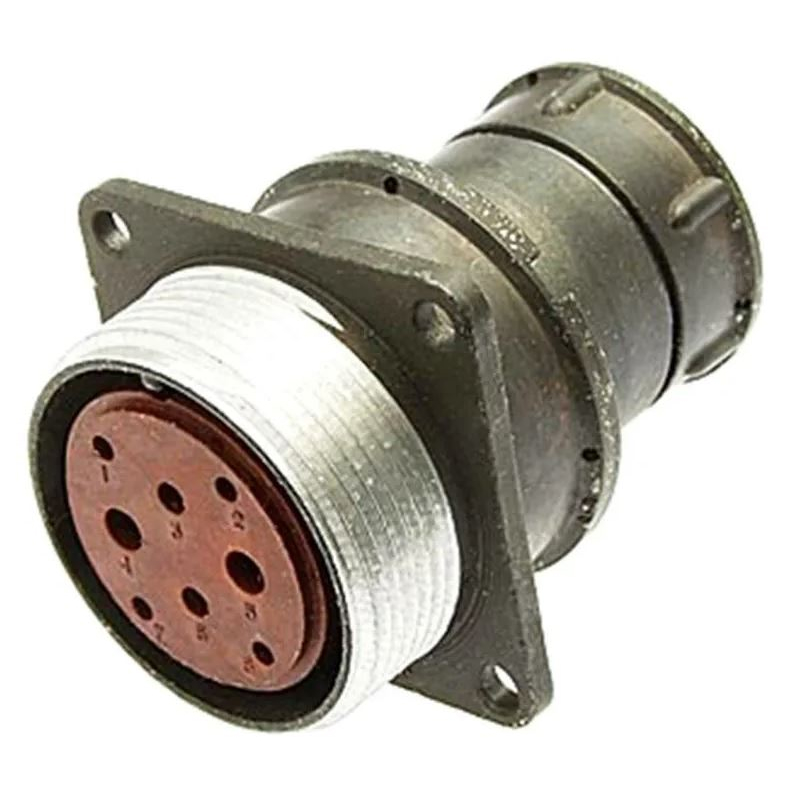

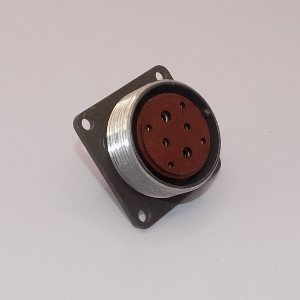

2РМДТ30БПЭ8Г7В1В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ30БПЭ8Г7В1В

2РМДТ30БПЭ8Г7В1В — это блочная розетка, предназначенная для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. розетка имеет прямой патрубок для экранированного кабеля и состоит из 8 контактов с разными диаметрами: 1,5 мм, 2 мм и 3 мм. Контакты имеют серебряное покрытие, что обеспечивает хорошую проводимость.

Технические характеристики

Токовая нагрузка :
- Контакты диаметром 1,5 мм — до 13 А.
- Контакты диаметром 2 мм — до 18 А.
- Контакты диаметром 3 мм — до 36 А.
- Максимальная суммарная нагрузка — 120 А.
Напряжение : Максимальное рабочее напряжение — 560 В. Испытательное напряжение в нормальных условиях — 1850 В
Сопротивление контактов :
- Контакты диаметром 1,5 мм — не более 2,5 мОм.
- Контакты диаметром 2 мм — не более 1,6 мОм.
- Контакты диаметром 3 мм — не более 0,8 мОм.
Условия эксплуатации :
- Температура окружающей среды — от -60° С до +100° С.
- Повышенная влажность — до 98% при +35° С.
- Давление — от 133,32·10^-12 Па до 506 кПа.
Механические характеристики :
- Синусоидальная вибрация: частота от 1 Гц до 5000 Гц, ускорение 490 м/с?.
- Механический удар: одиночный — до 5000 м/с?, многократный — до 1000 м/с?.
Климатическое исполнение : Всеклиматическое, категория размещения 2.1

Применение

Эта розетка используется в различных электронных устройствах, где требуется надежное и прочное соединение. Ответной частью для этой розетки служат вилки с соответствующими обозначениями, такими как 2РМД30К8Ш7А1 или 2РМД30К8Ш7В1.

Описание

Назначение и общее описание

2РМДТ30БПЭ8Г7В1В «5» — это блочная розетка серии 2РМД, предназначенная для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Изделие относится к категории 2РМД и выпускается в климатическом исполнении всеклиматическое, категория размещения 2.1. Конструктивно розетка представляет собой блочный разъём с прямым патрубком для подключения экранированного кабеля, что обеспечивает защиту сигнальных цепей от внешних помех.

Розетка состоит из 8 контактов с различными диаметрами: 1,5 миллиметра, 2 миллиметра и 3 миллиметра. Все контакты имеют серебряное покрытие, которое обеспечивает стабильную электрическую проводимость и снижает переходное сопротивление в местах соединения.

Технические характеристики

Токовая нагрузка и напряжение

Контакты диаметром 1,5 миллиметра — токовая нагрузка до 13 ампер.
Контакты диаметром 2 миллиметра — токовая нагрузка до 18 ампер.
Контакты диаметром 3 миллиметра — токовая нагрузка до 36 ампер.
Максимальная суммарная нагрузка на розетку — 120 ампер.
Максимальное рабочее напряжение — 560 вольт.
Испытательное напряжение в нормальных условиях — 1850 вольт.

Сопротивление контактов

Контакты диаметром 1,5 миллиметра — не более 2,5 миллиома.
Контакты диаметром 2 миллиметра — не более 1,6 миллиома.
Контакты диаметром 3 миллиметра — не более 0,8 миллиома.

Условия эксплуатации и механическая стойкость

Розетка рассчитана на работу в широком диапазоне климатических и механических воздействий. Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Рабочее давление — от 133,32 умноженное на 10 в минус 12 степени паскаля до 506 килопаскалей.

По механическим характеристикам изделие выдерживает синусоидальную вибрацию с частотой от 1 герца до 5000 герц при ускорении 490 метров на секунду в квадрате. Механический удар: одиночный — до 5000 метров на секунду в квадрате, многократный — до 1000 метров на секунду в квадрате.

Применение и совместимость

Розетка 2РМДТ30БПЭ8Г7В1В «5» используется в различных электронных устройствах, где требуется надёжное и прочное соединение. Ответной частью для этой розетки служат вилки с соответствующими обозначениями, например 2РМД30К8Ш7А1 или 2РМД30К8Ш7В1.

Благодаря прямому патрубку для экранированного кабеля и посеребрённым контактам разных диаметров, изделие подходит для монтажа цепей питания и сигнальных линий в составе блоков и стоек. Приемка «5» подтверждает соответствие изделия установленным требованиям качества.
