Назначение разъёма 2РМДТ30БПЭ24Ш5В1В

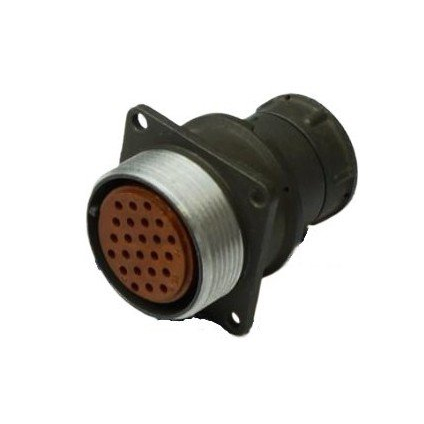

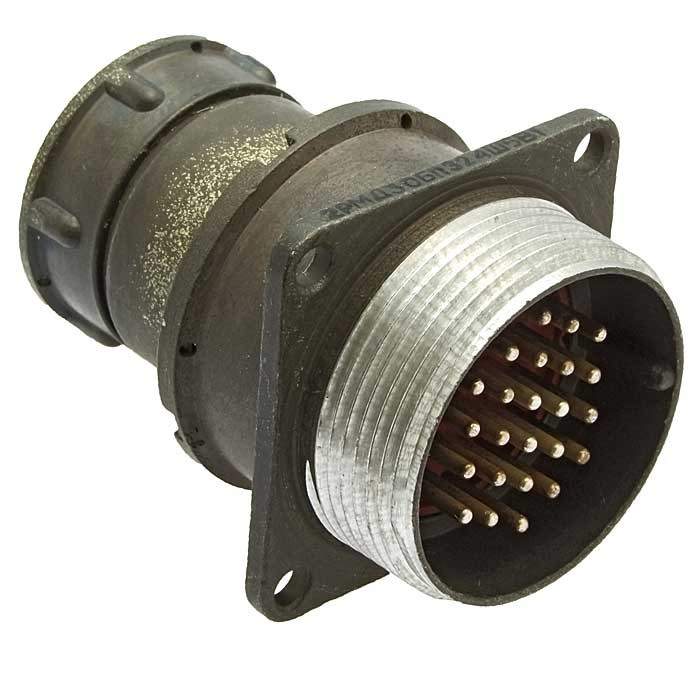

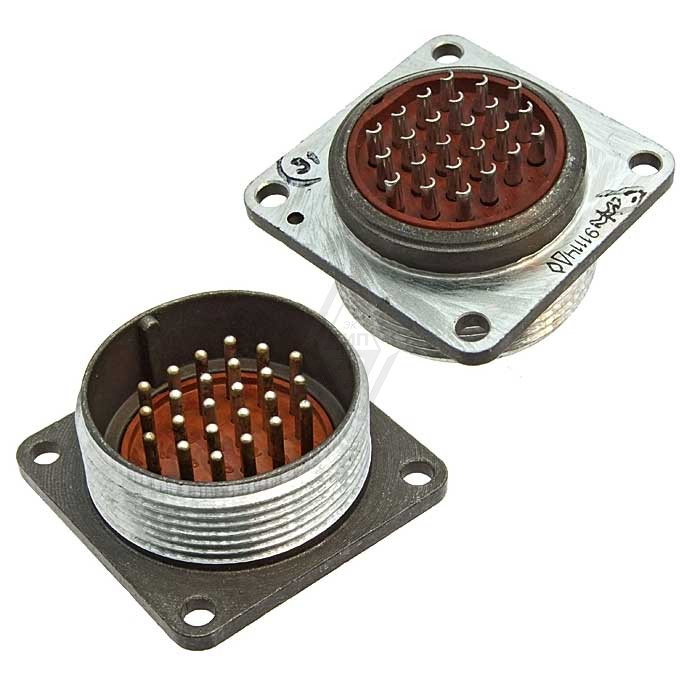

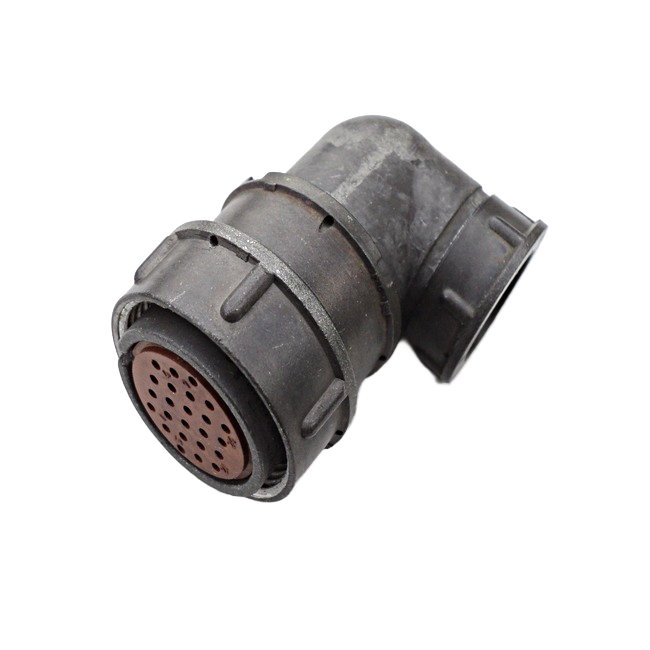

2РМДТ30БПЭ24Ш5В1В от производителя Элекон — это цилиндрический низкочастотный разъём, относящийся к категории приборных вилок серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения во внутренних цепях приборов, блоков и устройств, где требуется стабильная передача сигнала и питания при повышенных механических нагрузках.

Разъём востребован в тех случаях, когда необходимо соединить между собой кабельные линии и приборные узлы с возможностью быстрого монтажа и демонтажа. Резьбовая фиксация корпуса исключает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок.

Технические характеристики и подтверждённые особенности

Модель 2РМДТ30БПЭ24Ш5В1В рассчитана на 24 контакта диаметром 1,5 мм. Каждый контакт выдерживает токовую нагрузку до 7 А, а суммарная токовая нагрузка на соединитель достигает 140 А. Рабочее напряжение составляет до 560 В.

Электрические параметры изоляции подтверждены следующими значениями:

• электрическая прочность изоляции — до 1850 В;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ.

Конструкция обладает повышенной механической прочностью. Изделие устойчиво к линейному ускорению до 2000 м/с² и к пиковым ударным нагрузкам до 5000 м/с² при длительности удара от 0,1 до 2 мс. Посадочный диаметр корпуса составляет 30 мм, при этом корпус выполнен без патрубка. Контакты изготовлены из серебра, что обозначено индексом Ш5. Разъём также характеризуется тропикоустойчивостью и теплостойкостью до 100 °C.

Применение и условия эксплуатации

Благодаря сочетанию компактного посадочного диаметра 30 мм, расширенного диапазона рабочих температур и устойчивости к вибрациям, разъём 2РМДТ30БПЭ24Ш5В1В применяется во внутренних цепях приборов различного назначения. Резьбовое соединение обеспечивает стабильный контакт даже в условиях постоянной тряски. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность передачи сигнала.

Модель может использоваться в составе кабельных сборок, пультов управления, измерительного оборудования и других устройств, где требуется коммутация до 24 цепей одновременно. Тропикоустойчивое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и температуры без потери заявленных характеристик.

Ключевые параметры для подбора

1. Тип изделия: вилка приборная цилиндрическая низкочастотная.
2. Серия: 2РМДТ.
3. Количество контактов: 24.
4. Диаметр контакта: 1,5 мм.
5. Ток на контакт: до 7 А.
6. Суммарный ток: до 140 А.
7. Напряжение: до 560 В.
8. Частота: до 3 МГц.
9. Посадочный диаметр корпуса: 30 мм.
10. Материал контактов: серебро.
11. Теплостойкость: до 100 °C.
12. Артикул: 50090.
13. Год: 2017.

Перед установкой рекомендуется убедиться в соответствии посадочного диаметра и количества контактов требованиям конкретного устройства. Все перечисленные параметры являются паспортными данными изделия и подтверждаются производителем Элекон.
