2РМДТ30БПЭ24Ш5В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединитель имеет 24 контакта диаметром 1,5 мм, максимальное рабочее напряжение до 560 В и токовую нагрузку до 7 А на контакт (суммарно до 140 А на весь соединитель). Сопротивление контакта не превышает 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции достигает 1850 В.

Рабочий диапазон температур — от -60°C до +100°C (с учетом перегрева контактов до +180°C), он выдерживает вибрацию до 5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с².

2РМДТ — тип соединителя (негерметичный, цилиндрический).
30 — посадочный диаметр корпуса (30 мм).
Б — блочный (приборный) корпус.
ПЭ — дополнительные модификации (прямое исполнение, электромонтаж).
24 — количество контактов.
Ш — вилка (штырь).
5 — номер сочетания контактов.
В1В — всеклиматическое исполнение с улучшенной защитой.

Разъем рассчитан на минимум 1000 часов наработки и 500 циклов сочленения-расчленения, с резьбовым соединением для фиксации. Он подходит для эксплуатации в сложных условиях, включая пониженное давление до 10⁻¹² мм рт. ст., и сохраняет работоспособность до 15 лет.

Описание

Назначение соединителя 2РМДТ30БПЭ24Ш5В1В

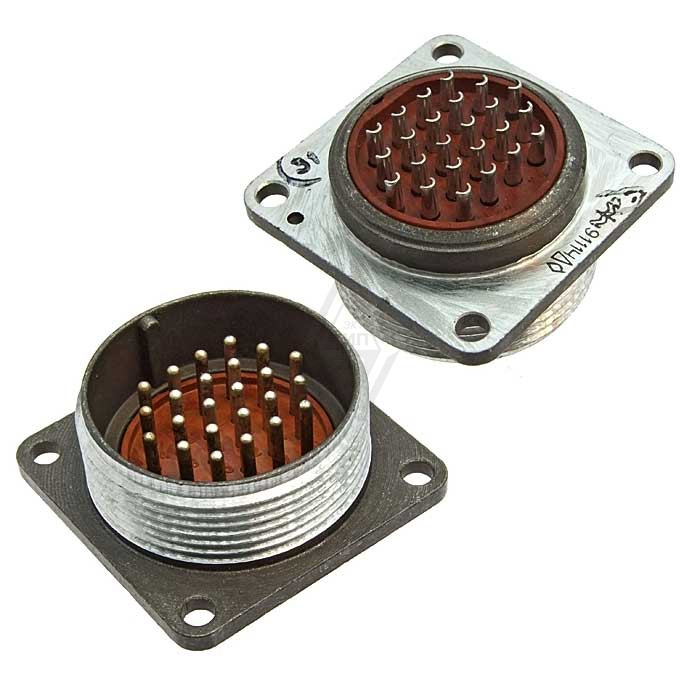

2РМДТ30БПЭ24Ш5В1В — это цилиндрический низкочастотный соединитель серии 2РМДТ, представляющий собой приборную вилку (штыревую часть) с блочным корпусом и всеклиматическим исполнением. Изделие предназначено для надежного соединения электрических цепей переменного и постоянного тока в промышленных и приборных системах. Применяется там, где требуется компактная коммутация большого числа проводников при повышенных требованиях к стойкости к внешним воздействиям.

Технические характеристики

Соединитель имеет 24 контакта диаметром 1,5 мм. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка — до 7 А на контакт, суммарно до 140 А на весь соединитель. Сопротивление контакта не превышает 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции достигает 1850 В.

Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию до 5000 Гц с ускорением 490 метров на секунду в квадрате, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Расшифровка обозначения

2РМДТ — тип соединителя: негерметичный, цилиндрический.
30 — посадочный диаметр корпуса 30 мм.
Б — блочный (приборный) корпус.
ПЭ — дополнительные модификации: прямое исполнение, электромонтаж.
24 — количество контактов.
Ш — вилка (штырь).
5 — номер сочетания контактов.
В1В — всеклиматическое исполнение с улучшенной защитой.

Ресурс и условия эксплуатации

Разъем рассчитан на минимум 1000 часов наработки и 500 циклов сочленения-расчленения. Фиксация обеспечивается резьбовым соединением. Изделие подходит для эксплуатации в сложных условиях, включая пониженное давление до 10 в степени минус 12 миллиметров ртутного столба, и сохраняет работоспособность до 15 лет.

Применение

Соединитель востребован в приборостроении, промышленной автоматике, измерительной технике и других областях, где необходима надежная коммутация электрических цепей в условиях вибрации, ударных нагрузок и широкого диапазона температур. Блочный корпус упрощает монтаж на приборных панелях, а всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах.
