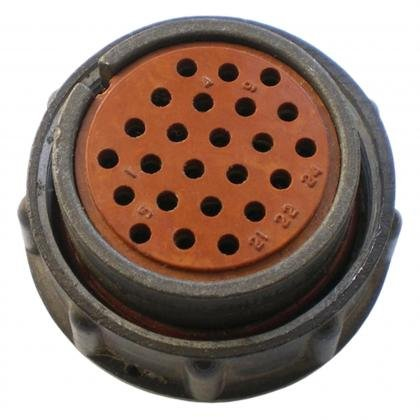

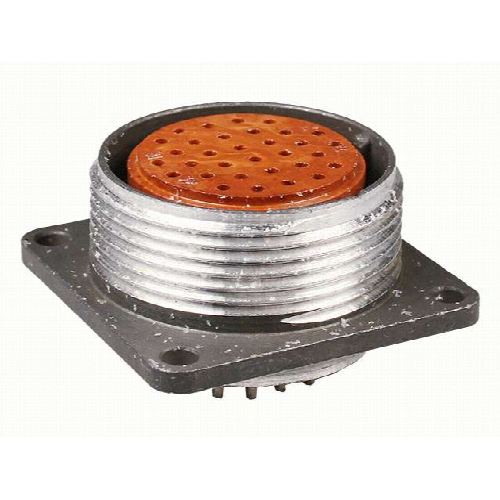

2РМДТ30БПЭ24Г5В1В: герметичный электрический разъём для ответственных соединений

2РМДТ30БПЭ24Г5В1В — цилиндрический электрический разъём серии 2РМДТ, предназначенный для формирования надёжных разъёмных соединений в промышленном, транспортном, приборостроительном и специальном оборудовании. Исполнение с вилочной частью, байонетным сочленением и герметизирующими элементами позволяет применять соединитель в системах, где важны механическая стойкость, защита контактов и стабильность электрической связи.

Разъёмы такого типа используются для подключения кабельных жгутов, блоков управления, датчиков, исполнительных механизмов, измерительной аппаратуры и другого оборудования с повышенными требованиями к надёжности коммутации.

Что означает маркировка

Маркировка 2РМДТ30БПЭ24Г5В1В содержит сведения о конструктивном исполнении разъёма:

• 2РМДТ — серия герметичных цилиндрических разъёмов с байонетным способом соединения.

• 30 — условный габарит корпуса.

• БПЭ — вариант конструктивного исполнения вилочной части разъёма с элементами, предусмотренными данной модификацией.

• 24 — номер контактной вставки, определяющий схему размещения и типоразмер контактов.

• Г5 — обозначение исполнения по климатическим, конструктивным либо присоединительным параметрам согласно нормативной документации на конкретную серию.

• В1В — дополнительные признаки модификации, включая вариант покрытия, уплотнения, ключевания или исполнения хвостовой части.

Точная расшифровка отдельных буквенных индексов должна сверяться с паспортом, техническими условиями и документацией изготовителя, поскольку она может зависеть от конкретного стандарта и исполнения изделия.

Конструктивные особенности

Разъём 2РМДТ30БПЭ24Г5В1В относится к многоконтактным соединителям. Его конструкция рассчитана на устойчивую работу при вибрациях, циклических подключениях и воздействии внешней среды.

Ключевые особенности такого решения:

• цилиндрический металлический корпус, обеспечивающий механическую прочность;

• байонетное соединение, позволяющее быстро зафиксировать вилку и розетку поворотом;

• контактная вставка с заданной схемой расположения контактов;

• поляризация и ключевание, снижающие риск ошибочного соединения;

• герметизирующие элементы для защиты внутренней части соединителя;

• возможность установки в составе кабельной сборки или на панели оборудования;

• применение в многожильных кабелях и жгутах управления.

Байонетный механизм особенно востребован там, где необходимо обеспечить быстрое соединение без резьбовой затяжки, сохраняя при этом устойчивость к вибрации и случайному расстыковыванию.

Применение разъёма

Соединитель 2РМДТ30БПЭ24Г5В1В может использоваться в цепях питания, управления, сигнализации, телеметрии и передачи дискретных либо аналоговых сигналов — при условии соответствия электрических параметров контактов конкретной задаче.

Типичные области применения:

• промышленная автоматика и системы управления;

• шкафы, пульты и посты управления;

• электрооборудование машин и механизмов;

• транспортная техника;

• контрольно-измерительные комплексы;

• испытательное оборудование;

• системы связи и телеметрии;

• бортовая и специальная аппаратура;

• кабельные жгуты для оборудования, работающего при вибрационных нагрузках.

Разъём подходит для проектов, где требуется стандартизированное многоконтактное подключение, удобство обслуживания и возможность оперативной замены кабельной сборки без разборки оборудования.

На что обратить внимание при подборе

При замене или включении 2РМДТ30БПЭ24Г5В1В в новую конструкцию важно сопоставить не только общее обозначение серии, но и все параметры конкретного исполнения.

Следует проверить:

• соответствие ответной части по серии, габариту и ключеванию;

• номер и схему контактной вставки;

• количество, расположение и назначение контактов;

• тип контактов: штыревые или гнездовые;

• допустимые ток и напряжение для каждого контакта;

• сечение подключаемых проводников;

• способ монтажа: кабельный, приборный или панельный;

• требования к герметичности соединения;

• диапазон рабочих температур;

• устойчивость к вибрации, ударам и другим механическим нагрузкам;

• необходимость экранирования кабеля и электрического соединения экрана с корпусом.

Особое значение имеет совместимость с ответным разъёмом. Совпадение только габарита корпуса недостаточно: контактная вставка, поляризация, расположение контактов и конструктивный вариант должны соответствовать друг другу полностью.

Монтаж и эксплуатация

Для сохранения надёжности соединения рекомендуется выполнять монтаж с соблюдением технологии разделки кабеля и присоединения контактов. Проводники необходимо подбирать по сечению, допустимому току и условиям эксплуатации, а места ввода кабеля — защищать от перегибов и растягивающих усилий.

Перед вводом оборудования в эксплуатацию желательно проверить:

• правильность распайки по электрической схеме;

• отсутствие замыканий между соседними контактами;

• надёжность фиксации контактов во вставке;

• состояние уплотнительных элементов;

• полноту байонетной фиксации после соединения;

• отсутствие повреждений корпуса, изолятора и кабельного ввода.

При техническом обслуживании следует очищать соединительные поверхности от загрязнений, контролировать износ контактов и не допускать подключения с перекосом. Это помогает поддерживать низкое переходное сопротивление и продлевает срок службы разъёмного соединения.

Итог

2РМДТ30БПЭ24Г5В1В представляет собой специализированный многоконтактный герметичный разъём для ответственных электрических соединений. Прочный корпус, байонетное соединение, фиксированная контактная схема и возможность работы в составе кабельных жгутов делают его востребованным в промышленной автоматике, приборостроении, транспорте и специальной технике.

Для корректного применения необходимо сверять полную маркировку, схему контактов, электрические параметры и совместимость с ответной частью по технической документации.
