Назначение и область применения

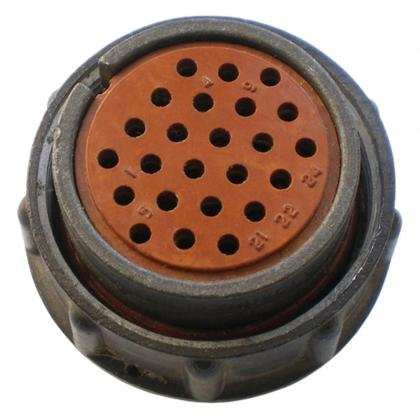

Соединитель 2РМДТ30БПЭ24Г5В1В представляет собой цилиндрический низкочастотный электрический разъем серии 2РМДТ, предназначенный для блочного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Данное изделие применяется в промышленных и приборных системах, где требуется надежное соединение цепей с высокой токовой нагрузкой. Конструкция розетки с 24 контактами диаметром 1 мм и условным размером корпуса 30 мм обеспечивает компактность при значительной коммутационной способности.

Соединитель рассчитан на эксплуатацию в условиях повышенной влажности до 98 % при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении. Это делает его пригодным для использования в аппаратуре, работающей в сложных климатических условиях, включая тропические регионы. Всеклиматическое исполнение и тропикоустойчивость подтверждают возможность применения изделия в широком спектре оборудования — от стационарных промышленных установок до мобильных приборных комплексов.

Резьбовая фиксация в соединенном положении исключает самопроизвольное расчленение при вибрационных и ударных воздействиях, что особенно важно для аппаратуры, подверженной механическим нагрузкам в процессе эксплуатации.

Технические характеристики и конструктивные особенности

Изделие 2РМДТ30БПЭ24Г5В1В относится к категории негерметичных разъемов, монтируемых объемной пайкой. Покрытие контактов выполнено из серебра или золота, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Основные электрические параметры разъема:

• Максимальное рабочее напряжение — 560 В
• Ток на одиночный контакт — до 7 А
• Суммарная допустимая нагрузка на соединитель — до 140 А
• Сопротивление изоляции — не менее 5000 МОм (по отдельным данным — не менее 1000 МОм)
• Электрическая прочность изоляции — 1850 В
• Количество контактов — 24
• Диаметр контактов — 1 мм

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Ресурс по количеству сочленений-расчленений достигает 500 циклов, минимальная наработка — 5000 часов, срок сохраняемости — 25 лет. Данные показатели подтверждают долговечность и надежность разъема при длительной эксплуатации в составе различного оборудования.

Устойчивость к механическим и климатическим воздействиям

Конструкция соединителя 2РМДТ30БПЭ24Г5В1В рассчитана на работу в условиях значительных механических нагрузок. Изделие выдерживает:

• Синусоидальную вибрацию в диапазоне частот от 50 Гц до 10 кГц с уровнем 170 дБ
• Многократные механические удары с ускорением до 1000 м/с²
• Одиночные ударные воздействия с ускорением до 5000 м/с²
• Линейное ускорение до 2000 м/с²

Стойкость к указанным нагрузкам позволяет использовать разъем в аппаратуре, устанавливаемой на подвижных объектах, а также в оборудовании, подверженном вибрациям от работающих механизмов. Сочетание механической прочности с электрической стабильностью делает данное изделие востребованным в ответственных узлах промышленной электроники и измерительных систем, где отказ соединителя недопустим.

Артикул изделия — 80273. Каталожная позиция соответствует данным за 2013 (2014) год, количество в партии — 44 штуки. Резьбовое соединение обеспечивает плотный контакт корпусных деталей и экранирование от внешних электромагнитных помех при работе в диапазоне до 3 МГц.
