Назначение и общее описание

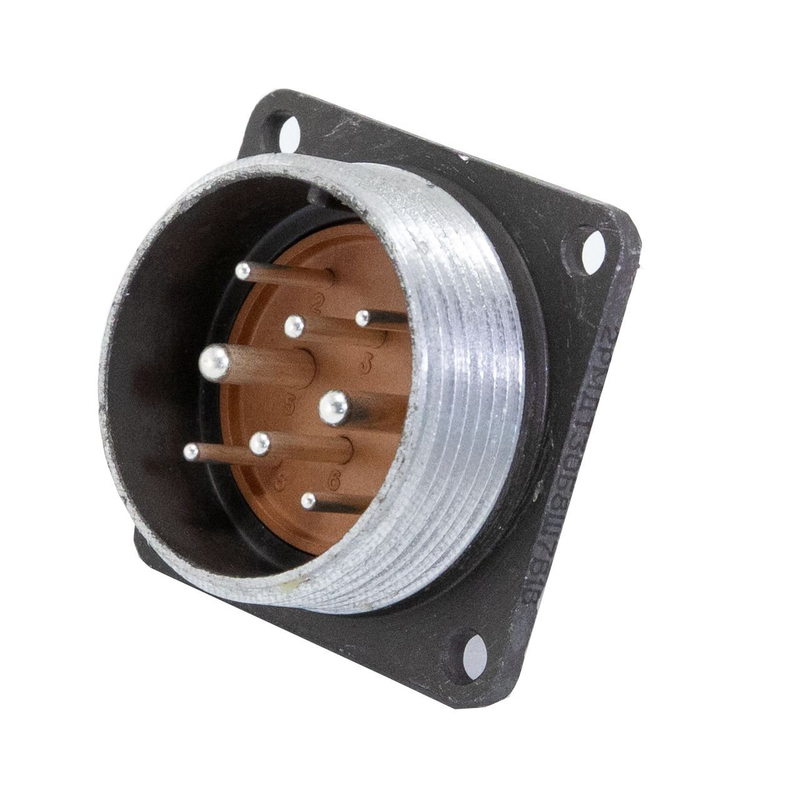

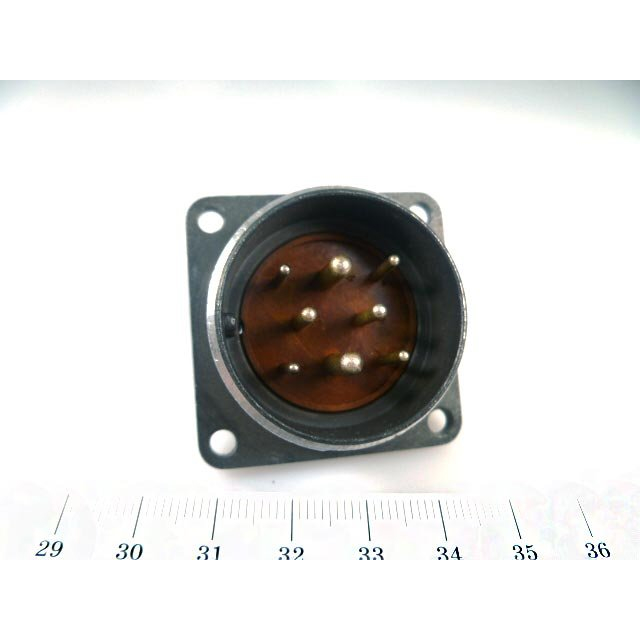

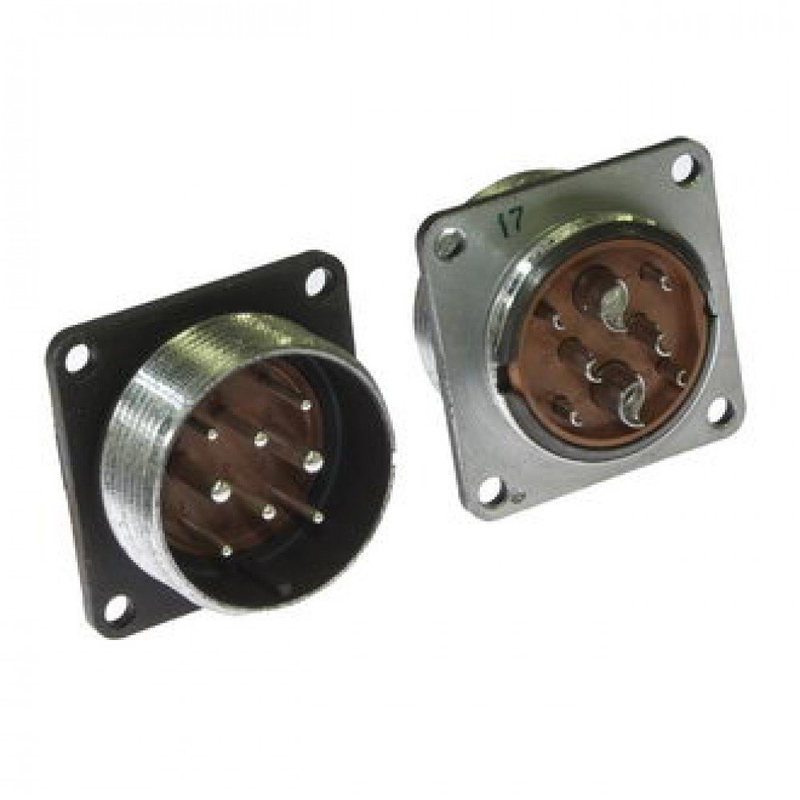

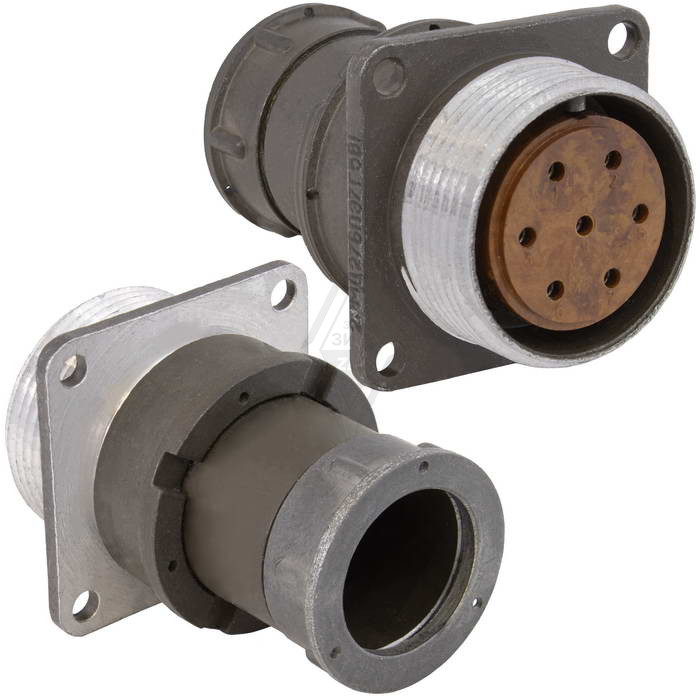

2РМДТ30Б8Ш7В1В — приборная (блочная) вилка серии 2РМДТ, выпускаемая российским производителем Элекон. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний монтаж радиоэлектронной аппаратуры, блоков и приборов общеклиматического исполнения. Маркировка «ОТК» подтверждает, что разъём прошёл приёмку службой технического контроля по входному и окончательному контролю.

Артикул позиции — 20193, категория — 2РМД. Год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Расшифровка обозначения и конструкция

Обозначение 2РМДТ30Б8Ш7В1В построено по стандартной схеме и содержит полную информацию о типе и исполнении соединителя:

• 2РМДТ — тип соединителя по ГОСТ: радиочастотный, круглый, многоконтактный, с различными вариантами теплостойкости и конструкции.
• 30 — условный размер корпуса, соответствующий посадочному диаметру.
• Б — приборный блочный корпус, предназначенный для установки в панель или панельку, без кабельного патрубка.
• 8 — число контактов (восемь выводов).
• Ш7 — тип контактного узла: штыревые контакты с определённым вариантом размещения и формы.
• В — вариант исполнения для внутреннего монтажа, негерметичный, всеклиматический.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — окончание, указывающее на конкретную модификацию по конструкции извлекаемых или неизвлекаемых контактов и исполнению блочного корпуса.

Корпус вилки — приборный блочный, без кабельного патрубка, что определяет способ её крепления непосредственно в панели аппаратуры. Контакты обычно имеют металлическое покрытие (серебро, золото или их сочетания), обеспечивающее низкое переходное сопротивление и стабильность соединения.

Технические характеристики

Максимальное рабочее напряжение для 8-контактного варианта составляет до 560 вольт (амплитудное значение). Максимальная токовая нагрузка на один контакт зависит от диаметра контакта:

• диаметр 1,5 миллиметра — до 13 ампер;
• диаметр 2,0 миллиметра — до 18 ампер;
• диаметр 3,0 миллиметра — до 36 ампер.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 мегаом. Ёмкость между соседними контактами — не более 6 пикофарад.

Условия эксплуатации и устойчивость к внешним воздействиям

Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия, смена температур — до плюс 150 градусов Цельсия. Разъём устойчив к воздействию влажного тепла, инея, росы, соляного морского тумана, солнечного излучения, озона и плесневых грибов.

По механическим нагрузкам изделие выдерживает синусоидальные вибрации в диапазоне частот от 1 до 5000 герц с ускорением до примерно 490 метров на секунду в квадрате (около 50 g), одиночные удары с пиковым ускорением до 5000 метров на секунду в квадрате (примерно 500 g) и линейные перегрузки до 2000 метров на секунду в квадрате (около 200 g).

Применение

Благодаря сочетанию повышенной вибро- и удароустойчивости, широкому температурному диапазону и стойкости к климатическим факторам вилка 2РМДТ30Б8Ш7В1В применяется в аппаратуре общеклиматического исполнения, в том числе в промышленных и военных системах. Типовые места установки — блоки и панели радиоэлектронной аппаратуры, где требуется надёжное многоразовое соединение восьми электрических цепей.
