Назначение соединителя

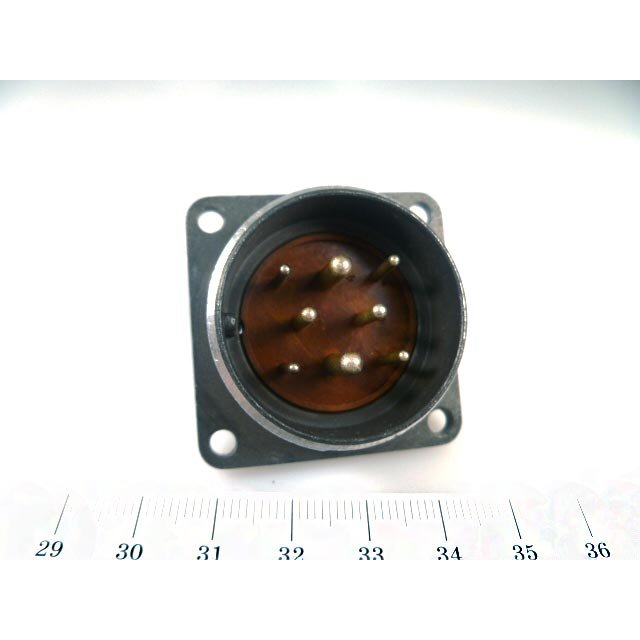

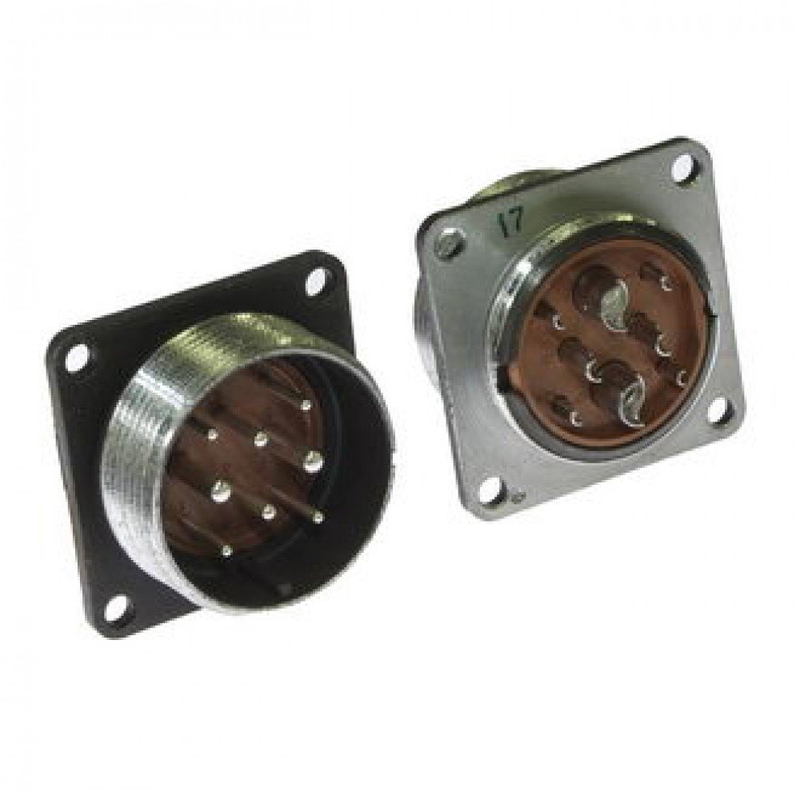

2РМДТ30Б8Ш7В1В от производителя Элекон «ОТК» представляет собой блочную вилку цилиндрического низкочастотного соединителя тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Применяется в узлах радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации.

Расшифровка условного обозначения

Маркировка 2РМДТ30Б8Ш7В1В содержит полную информацию о конструкции и параметрах изделия:

• 2РМДТ — тип соединителя;
• 30 — условный размер корпуса;
• Б — блочный тип корпуса;
• 8 — количество контактов;
• Ш — шестигранный патрубок;
• 7 — диаметр контактов 2 мм;
• В1В — всеклиматическое исполнение с теплостойкостью до 100 °С.

Технические характеристики

Максимальная суммарная токовая нагрузка соединителя достигает 120 А, при этом на одиночный контакт диаметром 2 мм приходится до 13 А. Сопротивление изоляции составляет не менее 5000 МОм, электрическая прочность — 1850 В при рабочем напряжении 560 В. Усилие расчленения — не более 98,1 Н.

Габаритные размеры изделия — 38 на 38 на 27 мм. Сочленение резьбовое, поляризация одношпоночная, что обеспечивает правильную ориентацию ответных частей при монтаже.

Условия эксплуатации

Соединитель выдерживает воздействие следующих факторов:

• вибрация с частотой до 5000 Гц при ускорении 490 м/с²;
• акустический шум уровнем до 170 дБ;
• линейное ускорение 2000 м/с²;
• влажное тепло, иней, соляной туман и другие климатические воздействия.

Всеклиматическое исполнение В1В с теплостойкостью до 100 °С подтверждает пригодность изделия для работы в тропических и холодных условиях.

Показатели надёжности

Гамма-процентный срок сохраняемости при γ равной 99,5% составляет 15 лет. Наработка на отказ — не менее 1000 часов. Ресурс по количеству сочленений-расчленений — 500 циклов, что покрывает типовые задачи эксплуатации и обслуживания аппаратуры.

Применение и приёмка

Блочная вилка востребована в узлах радиоэлектронной аппаратуры специального и общего назначения, включая блоки, работающие при повышенных вибрационных и акустических нагрузках. Производитель Элекон обеспечивает приёмку изделия по стандарту «ОТК», что подтверждает соответствие заявленным параметрам всеклиматического исполнения. Год выпуска — 2025, поставка осуществляется в заводской упаковке.
