Назначение разъёма 2РМДТ30Б8Ш7В1В

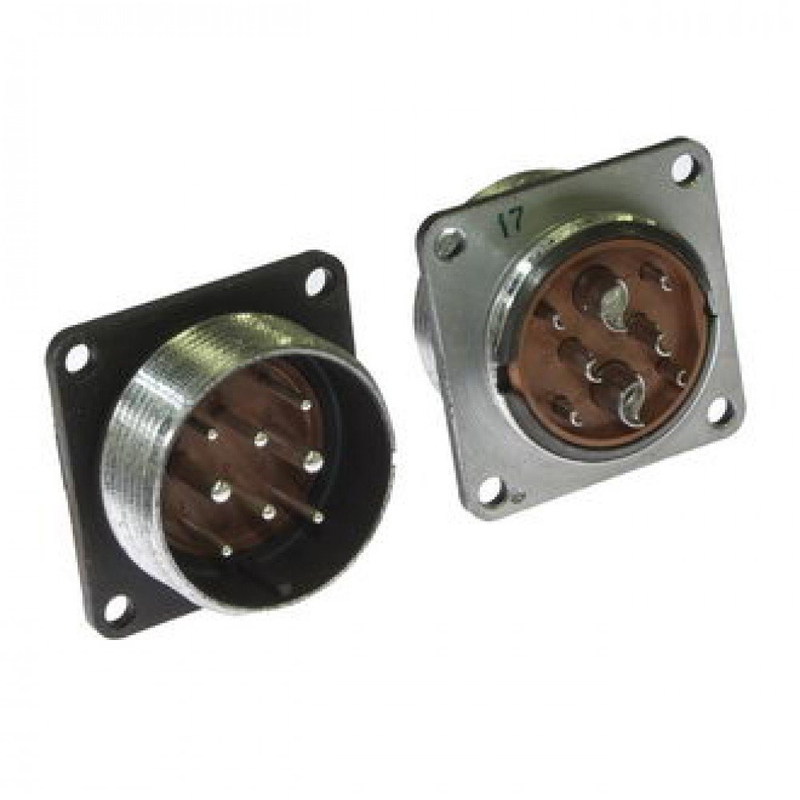

2РМДТ30Б8Ш7В1В — это цилиндрический низкочастотный электрический разъём (вилка блочная) производства АО «Завод Элекон». Изделие относится к серии 2РМДТ и предназначено для электрического соединения цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Конструкция рассчитана на эксплуатацию в жёстких условиях, включая воздействие вибрации, механических ударов, акустических шумов и значительных перепадов температуры.

Разъём применяется для блочного монтажа, то есть устанавливается непосредственно на корпус блока или устройства. Метод сочленения — резьбовой, что обеспечивает надёжную фиксацию ответной части и устойчивость соединения к вибрационным нагрузкам. Поляризация одношпоночная исключает неправильное сочленение и гарантирует однозначную ориентацию вилки относительно розетки.

Подтверждённые технические особенности

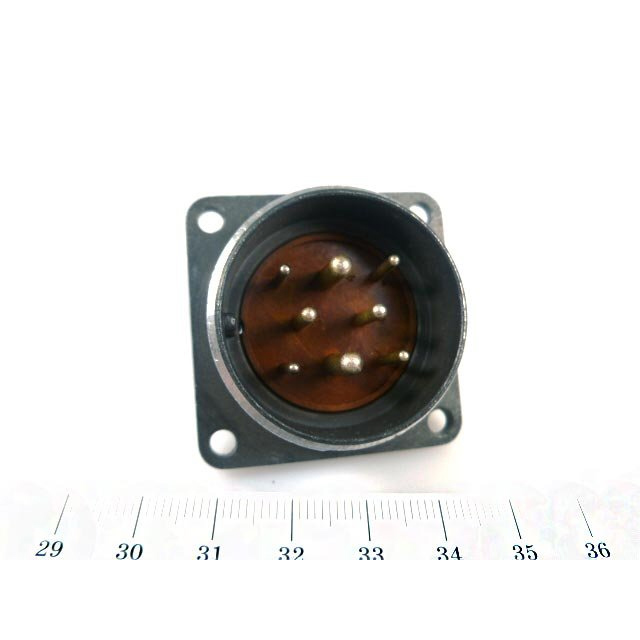

Разъём 2РМДТ30Б8Ш7В1В имеет 8 контактов разного диаметра, что позволяет коммутировать цепи с различной токовой нагрузкой в одном соединителе:

• 4 контакта диаметром 1,5 мм;
• 2 контакта диаметром 2 мм;
• 2 контакта диаметром 3 мм.

Материал контактов — латунь с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость. Корпус выполнен из алюминиевого сплава с оксидированием, что снижает массу изделия и повышает стойкость к внешним воздействиям. Тип монтажа — обжимка или пайка, что даёт возможность выбора способа присоединения проводников в зависимости от технологического процесса сборки.

Условный размер корпуса — 30. Габаритные размеры составляют около 39 на 54 мм. Климатическое исполнение — В2.1. Максимальное рабочее напряжение — 560 В. Ресурс по числу сочленений — 500 циклов.

Условия эксплуатации и устойчивость к воздействиям

Разъём 2РМДТ30Б8Ш7В1В рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает следующие виды нагрузок:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50 g;
• механические удары с ускорением до 500 g;
• акустические шумы уровнем до 170 dB.

Такие параметры делают разъём пригодным для применения в авиационной технике, промышленном оборудовании и других областях, где предъявляются повышенные требования к надёжности электрических соединений.

Применение и нормативная база

Разъём подходит для блочного монтажа и часто используется в авиации и промышленности. Изделие выпускается по нормам АШДК.434410.062 ТУ. Указанное исполнение и совокупность характеристик позволяют применять его в составе бортовой аппаратуры, систем управления, измерительных комплексов и силовой коммутации, где требуется стойкость к вибрации, ударам и широкому диапазону температур.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50084. Производитель — АО «Завод Элекон».
