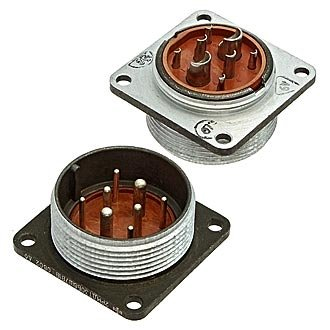

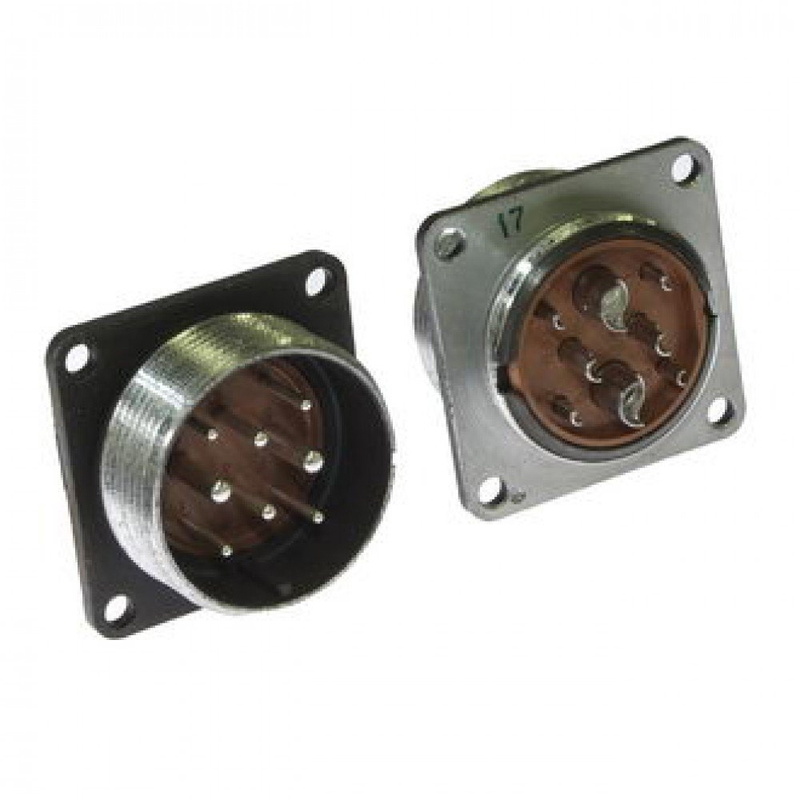

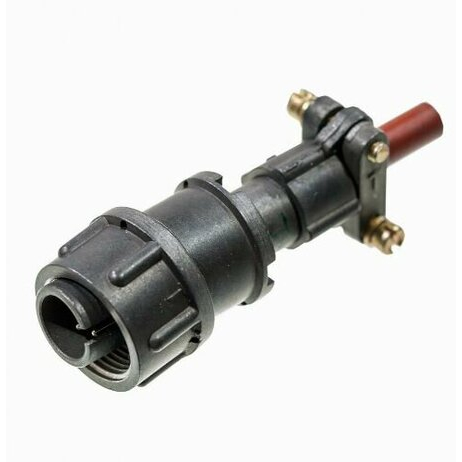

2РМДТ30Б8Ш7В1В: надёжный цилиндрический разъём для ответственных электрических соединений

Разъём 2РМДТ30Б8Ш7В1В предназначен для создания разъёмных электрических соединений в цепях постоянного и переменного тока. Это малогабаритная приборная вилка блочного исполнения из тропикоустойчивой серии 2РМДТ, рассчитанная на внутренний объёмный монтаж и эксплуатацию в радиоэлектронной, измерительной, промышленной и специальной аппаратуре.

Конструкция с резьбовым сочленением обеспечивает устойчивую фиксацию ответных частей, а одношпоночная поляризация исключает неправильную ориентацию разъёма при подключении. Изделие относится к негерметичным цилиндрическим соединителям во всеклиматическом исполнении.

Расшифровка обозначения

Маркировка 2РМДТ30Б8Ш7В1В указывает на основные конструктивные признаки изделия:

В составе контактной группы используются контакты диаметром 1,5, 2 и 3 мм. Такое решение позволяет одновременно передавать сигналы и подключать силовые цепи с различной токовой нагрузкой.

Электрические характеристики

Разъём 2РМДТ30Б8Ш7В1В рассчитан на работу с постоянным и переменным током частотой до 3 МГц. Для восьмиконтактного исполнения максимальное рабочее напряжение составляет до 560 В, а допустимая суммарная токовая нагрузка — до 120 А.

Допустимая нагрузка зависит от диаметра конкретного контакта:

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию стабильности электрического контакта при многократных соединениях. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, а межконтактная ёмкость — не более 6 пФ.

Конструкция и монтаж

2РМДТ30Б8Ш7В1В — приборная вилка без патрубка, предназначенная для установки на корпус, панель или блок аппаратуры. Подключение проводников выполняется пайкой, что делает разъём удобным для внутреннего объёмного монтажа.

Для контактов предусмотрены следующие ориентировочные допустимые сечения присоединяемых проводов:

• До 1 мм² для контактов диаметром 1,5 мм.

• До 2,5 мм² для контактов диаметром 2 мм.

• До 10 мм² для контактов диаметром 3 мм.

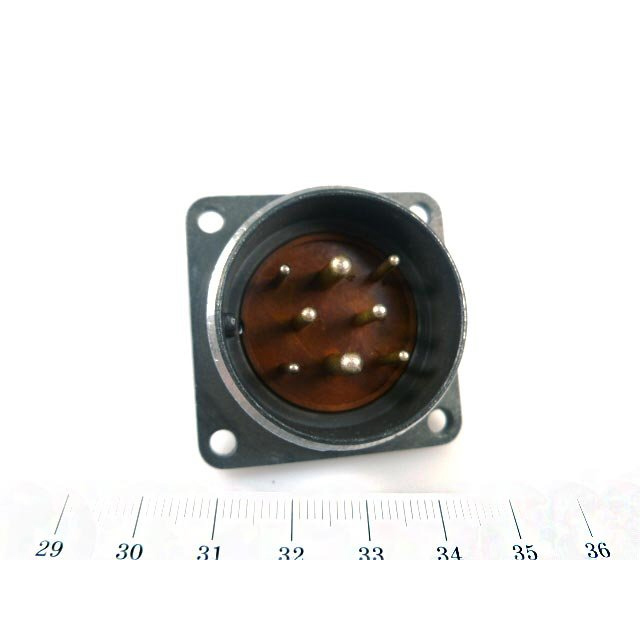

Габаритные размеры изделия составляют приблизительно 38 × 38 × 27 мм, а масса — не более 29,5 г. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрации и механических воздействиях, что особенно важно для аппаратуры, работающей на транспорте, в промышленном оборудовании и в подвижных системах.

Условия эксплуатации

Соединитель рассчитан на эксплуатацию при температуре окружающей среды от −60 до +100 °C. Он сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц, повышенной влажности до 98% при +40 °C и механических ударных нагрузок.

Нормируемый ресурс разъёма включает не менее 500 циклов сочленения и расчленения, а минимальная наработка составляет не менее 1000 часов. Указанные параметры делают 2РМДТ30Б8Ш7В1В подходящим для оборудования, в котором требуется сочетание механической прочности, стабильных электрических характеристик и компактности.

Применение 2РМДТ30Б8Ш7В1В

Разъём применяется для коммутации цепей питания, управления, сигнализации и измерения. Благодаря комбинированной контактной группе он может использоваться там, где в одном соединении необходимо передавать как сравнительно маломощные сигналы, так и токи повышенной нагрузки.

Типичные области применения:

• Блоки питания и шкафы управления.

• Контрольно-измерительная аппаратура.

• Радиоэлектронные устройства общего и специального назначения.

• Промышленная автоматика.

• Оборудование, работающее в условиях вибраций и температурных перепадов.

• Бортовые, транспортные и стационарные электротехнические системы.

При проектировании соединения необходимо учитывать соответствующую ответную часть, распайку по схеме оборудования, назначение контактов разного диаметра, токовую нагрузку каждой цепи и требования к монтажу. Правильный выбор ответного разъёма и соблюдение технологии пайки позволяют полностью реализовать эксплуатационные возможности 2РМДТ30Б8Ш7В1В.
