2РМДТ30Б8Ш7В1В: надёжный цилиндрический разъём для ответственных электрических соединений

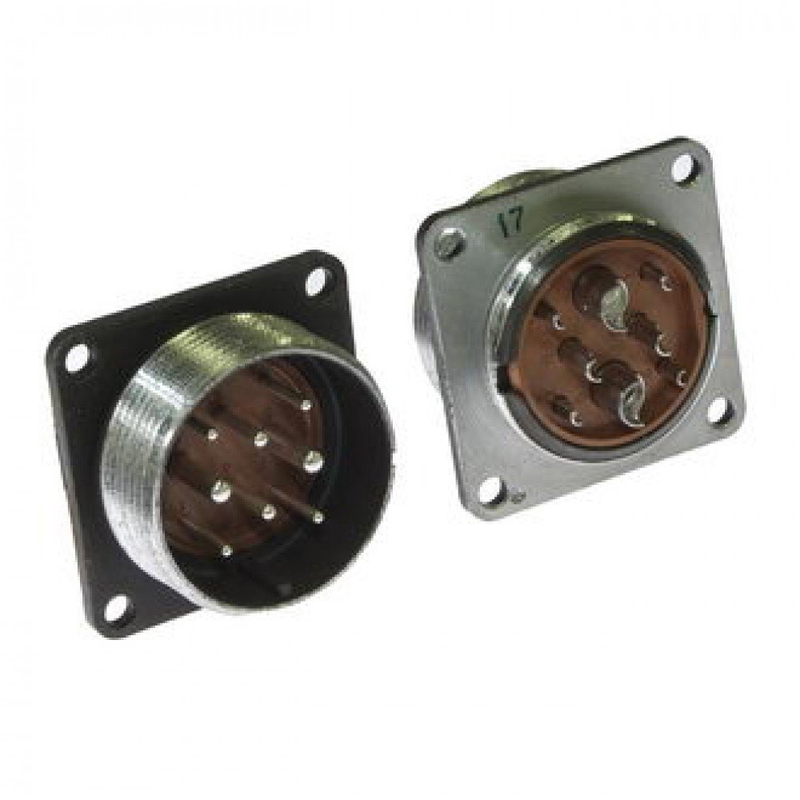

2РМДТ30Б8Ш7В1В — приборная блочная вилка из серии низкочастотных цилиндрических соединителей 2РМДТ. Разъём применяется для создания разъёмных электрических соединений в аппаратуре, где важны устойчивость к внешним воздействиям, надёжная фиксация и стабильные параметры контакта.

Конструкция рассчитана на внутренний объёмный монтаж и эксплуатацию в составе радиоэлектронных устройств специального и общего назначения. Резьбовое сочленение помогает надёжно закрепить вилку с ответной частью, а одношпоночная поляризация исключает неверную ориентацию при подключении.

Расшифровка маркировки

Маркировка 2РМДТ30Б8Ш7В1В содержит ключевые сведения о конструкции и исполнении изделия:

Такое обозначение позволяет быстро определить назначение и электрическую конфигурацию разъёма ещё на этапе проектирования или комплектации оборудования.

Технические особенности

Соединитель 2РМДТ30Б8Ш7В1В предназначен для цепей постоянного и переменного тока частотой до 3 МГц. Для данного типономинала указывается максимальное рабочее напряжение до 560 В; рабочая токовая нагрузка зависит от диаметра конкретного контакта.

К основным характеристикам относятся:

• Восемь контактов с комбинированной конфигурацией по диаметрам 1,5, 2 и 3 мм.

• Серебряное покрытие контактов, способствующее снижению переходного сопротивления.

• Максимальная токовая нагрузка на отдельный контакт: до 13 А для контакта 1,5 мм, до 18 А для 2 мм и до 36 А для 3 мм.

• Допустимая суммарная нагрузка на соединитель — до 120 А.

• Сопротивление изоляции не менее 5000 МОм при нормальных климатических условиях.

• Электрическая прочность изоляции при рабочем напряжении 560 В — до 1850 В.

• Ресурс до 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

Устойчивость к условиям эксплуатации

Разъём 2РМДТ30Б8Ш7В1В относится к негерметичным соединителям во всеклиматическом исполнении. Он рассчитан на эксплуатацию при температуре окружающей среды от −60 до +100 °C, а также на работу при высокой влажности — до 98% при +35 °C.

Конструкция также допускает воздействие механических факторов, характерных для промышленной и специализированной аппаратуры: вибрации в диапазоне от 1 до 5000 Гц, линейных ускорений и акустических нагрузок. Благодаря этому разъём может использоваться в оборудовании, которое работает в условиях тряски, перепадов температуры и высокой влажности.

Где применяется 2РМДТ30Б8Ш7В1В

Цилиндрический разъём 2РМДТ30Б8Ш7В1В востребован в тех системах, где требуется компактное, разъёмное и механически устойчивое подключение силовых и сигнальных цепей. Его используют в следующих направлениях:

• Радиоэлектронная аппаратура.

• Измерительные и контрольные комплексы.

• Промышленные системы управления.

• Источники питания и силовые блоки.

• Оборудование связи.

• Транспортные и специализированные технические устройства.

Например, в приборном блоке разъём может объединять цепи питания, управления и сигнализации в одном соединении. Контакты разных диаметров позволяют распределять токовую нагрузку: более мощные цепи подключают через контакты увеличенного диаметра, а вспомогательные — через контакты меньшего сечения.

Преимущества конструкции

Главное преимущество 2РМДТ30Б8Ш7В1В — сочетание компактного корпуса с возможностью подключения цепей различной токовой нагрузки. Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрациях, а одношпоночная поляризация помогает избежать ошибок при сборке и обслуживании оборудования.

При выборе ответной части важно учитывать тип соединителя, количество и расположение контактов, конфигурацию контактной группы, вид покрытия, способ монтажа и требования конкретной электрической схемы. Совпадение маркировочных параметров обеспечивает корректное сочленение и сохранение заявленных электрических характеристик.
