Назначение разъема 2РМДТ30Б8Ш7А1В

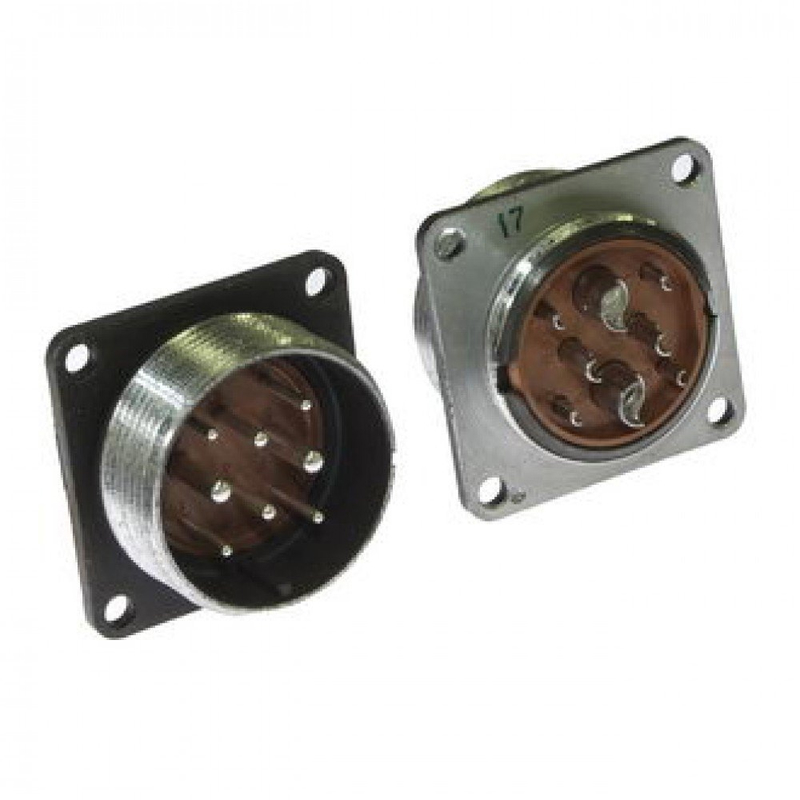

2РМДТ30Б8Ш7А1В — это цилиндрический электрический разъем (вилка) серии 2РМДТ, предназначенный для ручного соединения и разъединения электрических цепей. Изделие применяется для коммутации цепей питания и сигнальных линий в составе радиоэлектронной аппаратуры, приборов и промышленного оборудования, где требуется надежное механическое соединение с возможностью многократного сочленения.

Разъем относится к негерметичным всеклиматическим соединителям, то есть рассчитан на эксплуатацию в широком диапазоне климатических условий без защиты от прямого воздействия воды и пыли под давлением. Ответными частями для данной вилки служат розетки серии 2РМДТ30К, которые могут отличаться типом патрубка (прямой или угловой) и видом гайки патрубка — для экранированного или неэкранированного кабеля.

Расшифровка обозначения

Маркировка 2РМДТ30Б8Ш7А1В построена по стандартной схеме серии и содержит полную информацию об исполнении изделия. Ниже приведены значения каждого элемента обозначения.

• 2РМДТ — тип соединителя серии 2РМДТ;
• 30 — условный размер корпуса;
• Б — тип корпуса, блочный (приборный);
• 8 — количество контактов;
• Ш — часть соединителя, вилка;
• 7 — сочетание контактов по диаметрам (контакты диаметром 1,5 мм, 2,0 мм и 3,0 мм);
• А — покрытие контактов, золото;
• 1 — теплостойкость, до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Подтвержденные технические характеристики

Для модели 2РМДТ30Б8Ш7А1В заявлены следующие параметры, подтвержденные данными каталога.

• Тип соединителя: негерметичный, всеклиматический;
• Количество контактов: 8;
• Рабочее напряжение: не более 560 В для разъемов с 8 контактами;
• Максимальная токовая нагрузка на одиночный контакт: 13 А для контактов диаметром 1,5 мм, 18 А для контактов диаметром 2 мм, 36 А для контактов диаметром 3 мм;
• Общая максимальная токовая нагрузка: не более 120 А для разъемов с 8 контактами;
• Сопротивление контактов: не более 0,0025 Ом для контактов диаметром 1,5 мм, не более 0,0016 Ом для контактов диаметром 2 мм, не более 0,0008 Ом для контактов диаметром 3 мм;
• Материал контактов: золото или серебро, покрытие контактов — золото;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия;
• Минимальная наработка: не менее 1000 часов;
• Максимальное количество сочленений-расчленений: 500 раз.

Особенности конструкции и применение

Вилка выполнена в блочном (приборном) корпусе условного размера 30 и оснащена восемью контактами. Различные диаметры контактов позволяют использовать один и тот же разъем для подключения как силовых, так и сигнальных цепей в пределах допустимых токовых нагрузок. Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению при длительной эксплуатации.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия делают разъем пригодным для аппаратуры, эксплуатируемой в сложных климатических условиях. Ресурс в 500 циклов сочленения и расчленения и минимальная наработка не менее 1000 часов определяют область применения изделия как элементов, допускающих периодическое подключение и отключение в составе приборных и кабельных сборок.

Область применения охватывает радиоэлектронную аппаратуру, измерительные приборы, промышленное и специальное оборудование, где требуется ручное соединение электрических цепей с параметрами в пределах заявленных напряжений и токов. При подборе ответной части следует учитывать совместимость с розетками серии 2РМДТ30К и выбрать подходящий тип патрубка и гайки в зависимости от типа кабеля — экранированного или неэкранированного.
