Назначение соединителя 2РМДТ30Б8Ш7А1

Соединитель электрический цилиндрический низкочастотный 2РМДТ30Б8Ш7А1 предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (в зависимости от типономинала). Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей и устойчивость к воздействию климатических факторов.

Соединитель относится к тропикоустойчивому исполнению, что подтверждает возможность его эксплуатации в условиях повышенной влажности и температуры без потери рабочих свойств. Резьбовая фиксация в сочленённом положении исключает самопроизвольное разъединение вилки и розетки при вибрации и механических нагрузках.

Конструкция и расшифровка обозначения

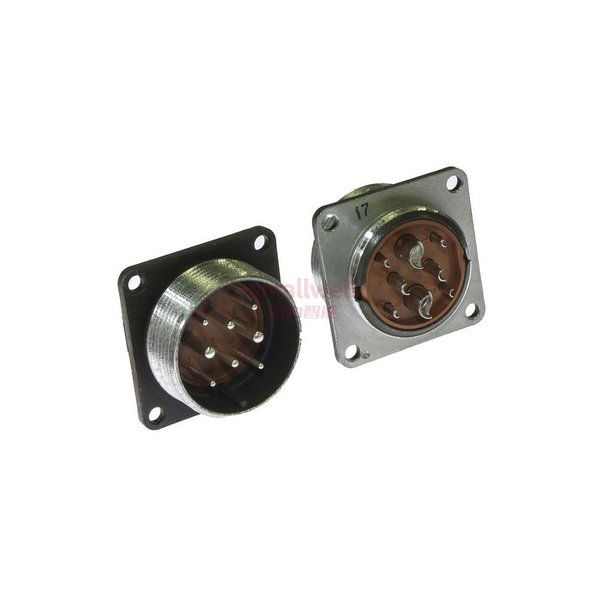

Конструктивно изделие состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Данная модель представляет собой блочную вилку без патрубка с серебряными контактами. Условный размер корпуса — 30, количество контактов — 8. Монтаж выполняется внутренним объёмным способом с пайкой проводников.

Обозначение 2РМДТ30Б8Ш7А1 расшифровывается следующим образом:

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый;
• 30 — условный размер корпуса;
• Б — блочное (приборное) исполнение;
• 8 — номер типоразмера;
• Ш — серебряное покрытие контактов;
• 7 — серия;
• А — вариант исполнения;
• 1 — теплостойкость до +100 °C.

Такая маркировка позволяет однозначно определить конструктивные особенности и область применения изделия без обращения к дополнительной документации.

Технические характеристики и применение

Соединитель рассчитан на работу в расширенном диапазоне температур: от -60 до +100 °C. Всеклиматическое исполнение обеспечивает сохранение параметров при воздействии влаги, плесневых грибков и перепадов температур. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует высокую электрическую прочность и минимальные утечки.

Максимальный ток на контакт зависит от диаметра контактной группы:

• 13 А при диаметре контакта 1,5 мм;
• 18 А при диаметре контакта 2 мм;
• 36 А при диаметре контакта 3 мм.

Суммарный ток на соединитель достигает 120 А. Такие параметры позволяют использовать 2РМДТ30Б8Ш7А1 в силовых и сигнальных цепях радиоэлектронной аппаратуры, включая блоки питания, пульты управления и приборные стойки. Блочное исполнение вилки упрощает монтаж на панель прибора, а серебряное покрытие контактов снижает переходное сопротивление и повышает износостойкость при многократных сочленениях.

Изделие не предназначено для работы в герметичных условиях, однако тропикоустойчивое исполнение делает его пригодным для эксплуатации в регионах с жарким и влажным климатом. Применение соединителя оправдано в тех случаях, когда требуется быстрая замена блоков, удобство обслуживания и стабильность электрического контакта на протяжении всего срока службы.
