Назначение разъема

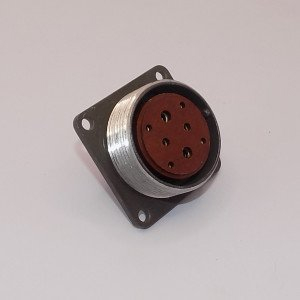

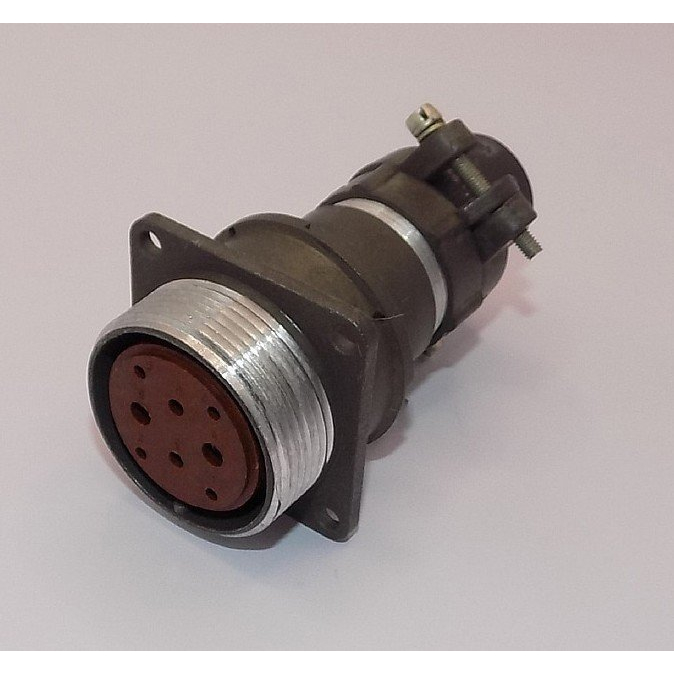

2РМДТ30Б8Г7В1В — это блочная розетка приборного типа, выпускаемая производителем Элекон и относящаяся к серии цилиндрических разъемов 2РМДТ. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция блочного типа позволяет устанавливать розетку непосредственно на приборных панелях и корпусах оборудования, обеспечивая надежное механическое крепление и стабильный электрический контакт в составе ответных частей серии.

Основные технические характеристики

Разъем имеет 8 контактов с возможностью подключения до 24 вспомогательных контактов, что делает его универсальным решением для многожильных схем. Условный размер корпуса — 30. Монтаж контактов выполняется методом обжимки или пайки, что дает возможность выбирать способ присоединения провода в зависимости от условий сборки.

• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — 13 А.
• Суммарная токовая нагрузка на разъем — до 120 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление контакта — до 2,5 мОм.

Условия эксплуатации и устойчивость к воздействиям

Разъем выполнен во всеклиматическом исполнении и относится к негерметичным изделиям. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате и акустический шум уровнем до 170 дБ. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Изделие устойчиво к воздействию влажного тепла, инея, соляного тумана, озона и плесневых грибов, что подтверждает его пригодность для эксплуатации в сложных климатических условиях, включая тропические и морские зоны.

Конструктивные особенности и комплектация

Сочленение разъема резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает надежное соединение. Контакты имеют серебряное покрытие; возможны варианты исполнения с золотым покрытием. Усилие расчленения составляет не более 98,1 Н.

Товар поставляется в заводской упаковке. Приемка изделия подтверждена отметкой «ОТК», год выпуска — 2025. Артикул товара — 20190.

Область применения

Благодаря совокупности характеристик розетка 2РМДТ30Б8Г7В1В применяется в приборостроении, радиоэлектронной аппаратуре, промышленном и специальном оборудовании, где требуется коммутация цепей с повышенной токовой нагрузкой и устойчивость к вибрации, ударам и перепадам температур. Разъем подходит для использования в составе ответных частей серии 2РМДТ при построении блочных и приборных соединений.
