Назначение разъёма 2РМДТ30Б8Г7В1В

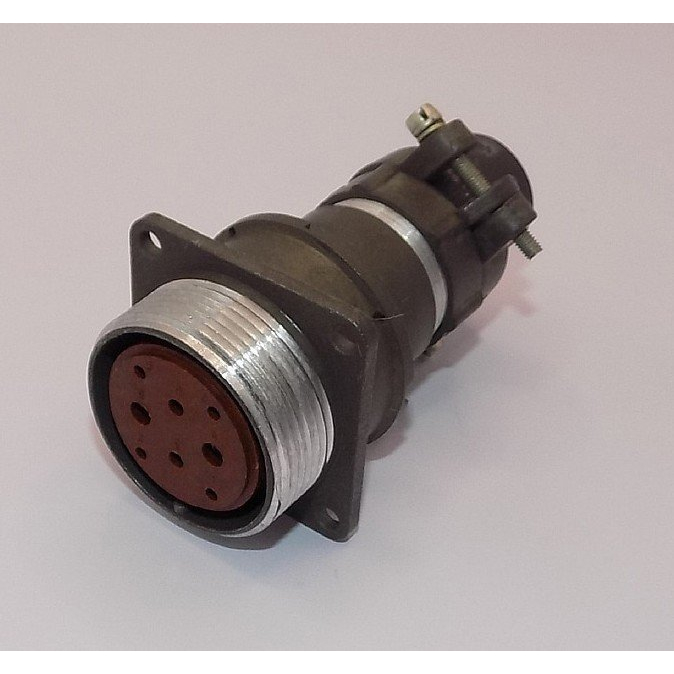

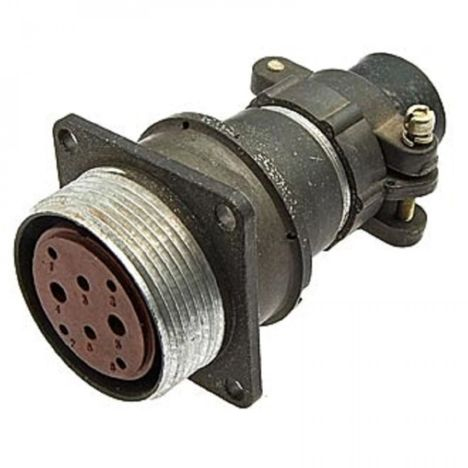

2РМДТ30Б8Г7В1В — это розетка из серии цилиндрических разъёмов 2РМДТ, выпускаемая российским производителем «Элекон». Изделие относится к приборной негерметичной всеклиматической серии и предназначено для соединения электрических цепей постоянного и переменного тока с частотой до нескольких килогерц. Разъём применяется в устройствах автоматики, измерительной и силовой технике, где требуется надёжное многократное сочленение при ограниченном числе силовых или сигналовых линий.

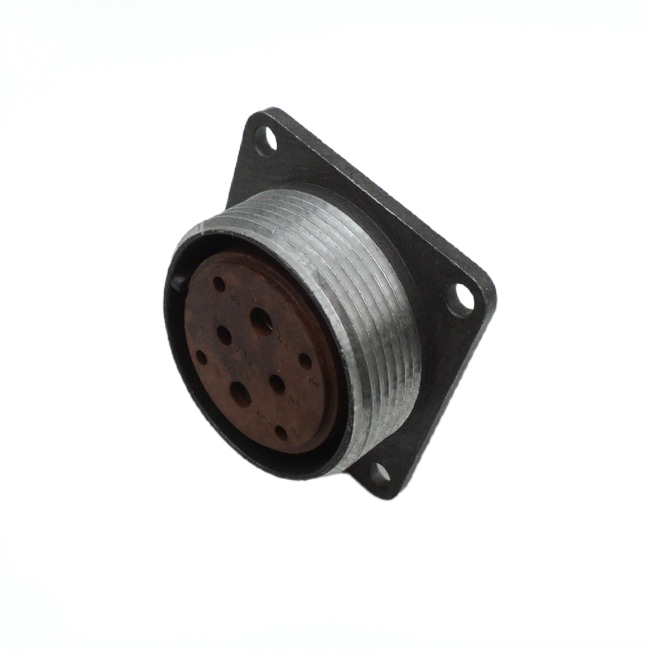

Модель относится к категории 2РМД, артикул изделия — 50083. Конструкция представляет собой приборный (блочный) корпус-розетку, монтируемый на плату или панель.

Расшифровка маркировки

Обозначение 2РМДТ30Б8Г7В1В построено по стандартной схеме и содержит полную информацию о типе и параметрах соединителя:

• 2РМДТ — тип цилиндрического соединителя ручного сочленения.
• 30 — условный размер корпуса.
• Б — приборный (блочный) корпус-розетка.
• 8 — количество контактов (восемь контактов диаметром около 1,5 мм).
• Г — резьбовое сочленение с винтовой фиксацией.
• 7 — схема размещения контактов.
• В1 — серебряное покрытие контактов.
• В — климатическое исполнение, рассчитанное на широкий диапазон температур и внешних условий.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 560 В постоянного или переменного тока для варианта с восемью контактами. Токовая нагрузка на одиночный контакт составляет порядка 13 А, суммарная нагрузка по разъёму — до 120 А. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более нескольких пикофарад.

Метод сочленения — резьбовой, с резьбовой муфтой. Поляризация корпусов выполнена одношпоночной, что исключает неверную коммутацию. Условные габариты розетки — примерно 38 на 38 на 27 мм.

Условия эксплуатации и устойчивость к воздействиям

Диапазон рабочих температур составляет от около минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что делает разъём пригодным для тяжёлых климатических условий. Изделие устойчиво к вибрации, ударным нагрузкам и акустическому шуму, а также к воздействию влаги, солёного тумана и плесневых грибов в рамках всеклиматического исполнения. При этом соединитель является негерметичным.

Применение

Разъём 2РМДТ30Б8Г7В1В используется в промышленной автоматике, силовых и измерительных приборах, а также в системах, где необходимо надёжное многократное соединение с ограниченным числом силовых или сигналовых линий. Серия 2РМДТ хорошо унифицирована, поэтому данную розетку применяют как часть комплектов с вилками и розетками аналогичного типоразмера. Год выпуска указанного изделия — 2017.
