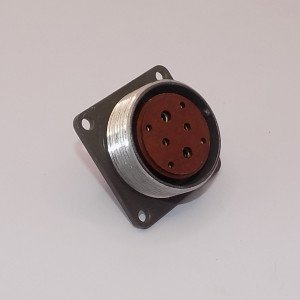

Назначение соединителя 2РМДТ30Б8Г7А1В

Соединитель 2РМДТ30Б8Г7А1В (артикул 2490) относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический соединитель приборного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Такие соединители применяются там, где требуется надёжное механическое и электрическое соединение кабеля с прибором или блоком аппаратуры.

Соединитель монтируется на корпус прибора и служит для подключения неэкранированного кабеля. Основное назначение — обеспечение стабильного контакта в цепях питания и передачи низкочастотных сигналов внутри электронных устройств и систем.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМДТ30Б8Г7А1В построена по принятой для данной серии системе обозначений. Ниже приведены подтверждённые элементы конструкции и характеристик:

• 2РМДТ — тип соединителя: низкочастотный цилиндрический соединитель, рассчитанный на работу с постоянным и переменным током до 3 МГц.
• Размер корпуса 30 — условный размер корпуса, определяющий габариты изделия и присоединительные размеры.
• Вид корпуса Б — приборное исполнение, то есть соединитель предназначен для установки на приборы и блоки аппаратуры.
• Вид патрубка П — прямой патрубок, определяющий направление выхода кабеля относительно корпуса.
• Вид гайки патрубка Г — гайка для неэкранированного кабеля, задающая тип крепления кабеля в патрубке.
• Поляризация 7 — обозначение схемы расположения контактов и взаимного ориентирования частей соединителя.
• Покрытие контактов А — золотое покрытие контактных элементов, обеспечивающее высокую проводимость и защиту от коррозии.
• Теплостойкость — соединители данной серии способны работать при температуре до 100 градусов Цельсия.

Точное количество контактов в маркировке явно не указано, поскольку для серии 2РМДТ оно определяется конкретным исполнением и схемой расположения контактов, обозначенной индексом поляризации.

Применение и условия эксплуатации

Соединители серии 2РМДТ применяются для внутреннего монтажа в электронных устройствах, приборах и системах, где необходимо обеспечить надёжное и безопасное подключение кабельных линий. Приборное исполнение корпуса позволяет устанавливать соединитель непосредственно на шасси или панель оборудования.

Конструкция изделия устойчива к механическим и климатическим воздействиям, что делает его пригодным для эксплуатации в различных условиях. Золотое покрытие контактов снижает переходное сопротивление и повышает долговечность коммутационного узла.

Совместимость

Важной особенностью серии является ограниченная взаимозаменяемость. Соединители 2РМДТ не сочленяются с изделиями других серий, например 2РМТ, из-за различий в схемах расположения контактов. Поэтому при подборе ответной части следует ориентироваться именно на серию 2РМДТ и соответствующее исполнение по поляризации.

Краткие технические сведения

1. Тип: низкочастотный цилиндрический соединитель.
2. Рабочий диапазон частот: до 3 МГц.
3. Условный размер корпуса: 30.
4. Исполнение корпуса: приборное, вид Б.
5. Патрубок: прямой, вид П.
6. Гайка патрубка: для неэкранированного кабеля, вид Г.
7. Поляризация: 7.
8. Покрытие контактов: золото, индекс А.
9. Максимальная рабочая температура: до 100 градусов Цельсия.

Соединитель 2РМДТ30Б8Г7А1В поставляется как самостоятельное изделие; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. Артикул для заказа — 2490.
