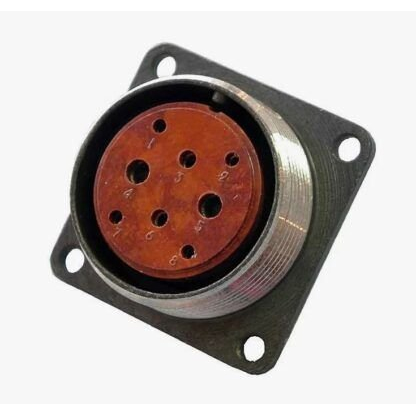

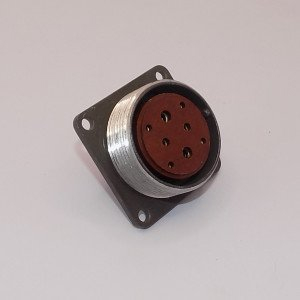

2РМДТ30Б8Г7А1

Цена:

2200 ₽

Технические характеристики

2РМДТ30Б8Г7А1

2РМДТ30Б8Г7А1 — это цилиндрический низкочастотный тропикоустойчивый соединитель всеклиматического исполнения, предназначенный для надежного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения

2РМДТ — тип соединителя (негерметичный, тропикоустойчивый).
30 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
8 — количество контактов.
Г — розетка.
7 — сочетание диаметров контактов (например, 1,5 мм, 2 мм, 3 мм).
А — золотое покрытие контактов.
1 — теплостойкость до +100 °C.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В и ток на одиночный контакт до 13–36 А в зависимости от диаметра (общая нагрузка до 120 А). +2
Рабочая температура — от -60 до +100 °C (с учетом перегрева контактов до +180 °C), устойчивость к вибрации (1–5000 Гц), ударам до 1000 м/с² и влажности 98% при +40 °C. +2
Сопротивление изоляции не менее 5000 МОм, срок службы — 1000 часов, 500 циклов сочленений, сохраняемость 15 лет.

Применение и монтаж

Используется в приборах и оборудовании для работы в сложных климатических условиях, включая пониженное давление до 10⁻¹² мм рт. ст.. +1
Сочленение резьбовое с одношпоночной поляризацией, монтаж — пайкой или объемный, внутренний. +1
Габариты типичны для серии: около 38×38×27 мм.

Описание

Назначение соединителя 2РМДТ30Б8Г7А1

Соединитель 2РМДТ30Б8Г7А1 (артикул 2489, категория 2РМД) представляет собой цилиндрический низкочастотный тропикоустойчивый разъём всеклиматического исполнения. Он предназначен для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Конструкция рассчитана на эксплуатацию в приборах и оборудовании, работающих в сложных климатических условиях, включая пониженное давление до 10 в степени минус 12 миллиметров ртутного столба.

Расшифровка обозначения

2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
30 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
8 — количество контактов.
Г — розетка.
7 — сочетание диаметров контактов (например, 1,5 мм, 2 мм, 3 мм).
А — золотое покрытие контактов.
1 — теплостойкость до плюс 100 градусов Цельсия.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В и ток на одиночный контакт до 13–36 А в зависимости от диаметра контакта. Общая нагрузка может достигать 120 А.

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Устройство устойчиво к вибрации в диапазоне от 1 до 5000 Гц, к ударам до 1000 метров на секунду в квадрате и к влажности 98 процентов при температуре плюс 40 градусов Цельсия.

Сопротивление изоляции составляет не менее 5000 МОм. Срок службы — 1000 часов, ресурс сочленений — 500 циклов, сохраняемость — 15 лет.

Применение и монтаж

Соединитель применяется в приборах и оборудовании, предназначенных для работы в сложных климатических условиях, в том числе при пониженном давлении. Сочленение резьбовое с одношпоночной поляризацией, что обеспечивает правильное и надёжное соединение ответных частей.

Монтаж выполняется пайкой или объёмным способом, внутренний. Габариты типичны для серии и составляют около 38 на 38 на 27 мм.
