Назначение соединителя 2РМДТ30Б32Ш1В1

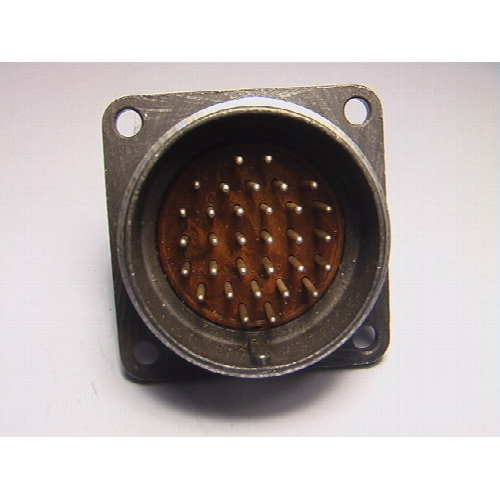

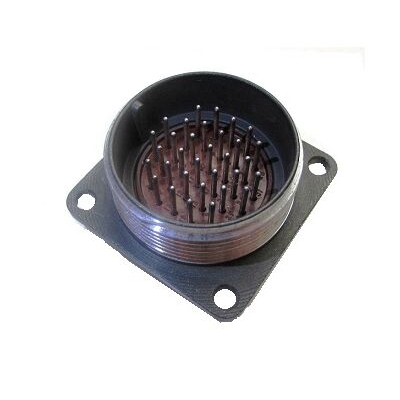

2РМДТ30Б32Ш1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель тропикоустойчивого исполнения из серии 2РМДТ. Изделие предназначено для надёжного соединения и коммутации электрических цепей постоянного и переменного тока в условиях повышенной влажности, а также в агрессивных климатических средах. Применение соединителя целесообразно там, где требуется стабильная работа электрических цепей при воздействии вибрации, ударов, перепадов температур и высокой влажности.

Подтверждённые технические характеристики

Соединитель выполнен в корпусе с условным размером 30 миллиметров и оснащён 32 контактами диаметром 1 миллиметр. Контакты имеют серебряное покрытие, обозначенное в маркировке буквой В. Исполнение контактной части — цилиндрическое, обозначенное цифрой 1. Электрические параметры изделия подтверждаются следующими значениями:

• максимальное рабочее напряжение — от 560 до 700 вольт;
• ток на один контакт — до 4 ампер;
• суммарный ток на соединитель — от 106 до 260 ампер в зависимости от модификации;
• сопротивление изоляции — не менее 5000 мегаом;
• электрическая прочность изоляции — от 1850 до 2300 вольт амплитудного значения.

Количество сочленений и расчленений составляет до 500 циклов, наработка — не менее 5000 часов. Рабочий диапазон температур простирается от минус 60 до плюс 100 градусов Цельсия.

Механическая стойкость

Конструкция соединителя выдерживает синусоидальную вибрацию на частотах от 50 до 10000 герц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g, и уровнем звукового давления 170 децибел. Изделие устойчиво к многократным механическим ударам с ускорением 1000 метров на секунду в квадрате, то есть 100 g, длительностью от 1 до 3 миллисекунд, а также к одиночным ударам с ускорением до 5000 метров на секунду в квадрате, что соответствует 500 g, длительностью от 0,1 до 2 миллисекунд. Кроме того, соединитель сохраняет работоспособность при линейном ускорении до 2000 метров на секунду в квадрате, то есть 200 g.

Конструктивные особенности и исполнение

2РМДТ30Б32Ш1В1 представляет собой блочную вилку всеклиматического исполнения. В зависимости от варианта исполнения соединитель может быть без патрубка либо с прямым или угловым патрубком. Фиксация сочленения осуществляется резьбовым способом. Монтаж выполняется внутренним способом с применением пайки или обжимки. Такое сочетание конструктивных решений обеспечивает удобство монтажа и надёжность эксплуатации в составе различных электротехнических сборок.

Области применения

Благодаря тропикоустойчивому исполнению и высокой механической стойкости соединитель 2РМДТ30Б32Ш1В1 востребован в авиационной технике, судостроении, промышленной электронике и системах отопления, вентиляции и кондиционирования. Изделие подходит для организации надёжных электрических подключений в суровых условиях эксплуатации, включая объекты с повышенной влажностью, вибрационными и ударными нагрузками. Все указанные характеристики подтверждаются конструктивным исполнением и маркировкой серии 2РМДТ.
