Назначение соединителя

2РМДТ30Б24ШВ1В от производителя Элекон «5» представляет собой цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель применяется во всеклиматическом исполнении для аппаратуры, которая подвергается механическим и климатическим воздействиям, включая эксплуатацию в условиях тропического климата.

Конструктивные особенности

Соединитель имеет условный размер корпуса 30. Корпус блочный (обозначение Б) приборного типа, без левой резьбы. Количество контактов — 24, диаметр каждого контакта составляет 1,5 мм, что соответствует обозначению «5». Покрытие контактов — серебро (обозначение В). Вид части — вилка (обозначение Ш). Дополнительное исполнение маркируется как 1В.

Расшифровка обозначения модели выглядит следующим образом:

• 2РМДТ — тип соединителя: цилиндрический, малогабаритный, низкочастотный.
• 30 — условный размер корпуса.
• Б — блочный корпус без левой резьбы.
• 24 — количество контактов.
• Ш — вилка.
• В — серебряное покрытие контактов.
• 1В — дополнительное исполнение.
• «5» — приемка ОТК или особый контроль качества (вид приемки).

Технические характеристики

Максимальная токовая нагрузка на один контакт достигает 7 А, суммарная нагрузка на весь разъем — до 140 А. Рабочее напряжение составляет до 560 В, испытательное напряжение — до 1850 В. Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 150–180 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия.

Соединитель является негерметичным, что определяет область его применения — аппаратура общего назначения, не требующая полной изоляции от внешней среды. Тропикоустойчивое исполнение обеспечивает стойкость к воздействию влажного и теплого климата.

Применение и комплектация

Изделие используется в радиоэлектронной и радиотехнической аппаратуре, подверженной механическим и климатическим воздействиям. Приемка «5» подтверждает прохождение особого контроля качества или приемки ОТК.

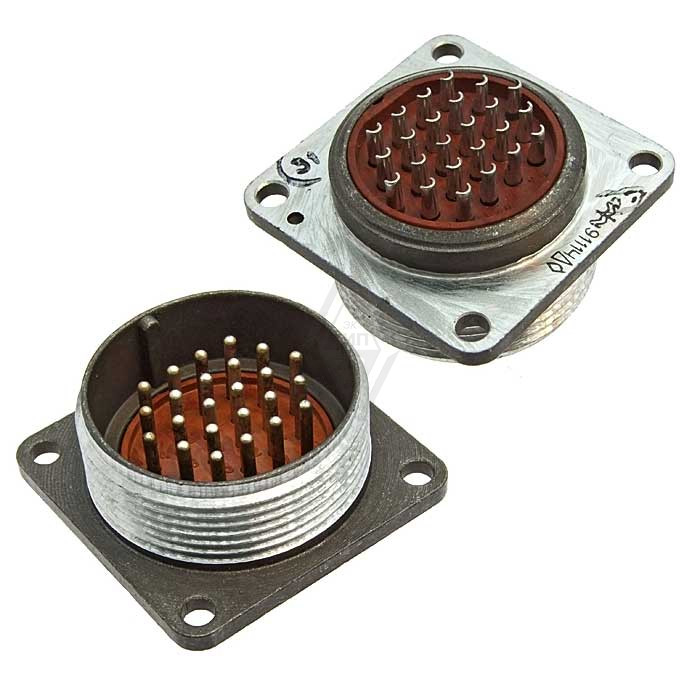

На изображении показан типичный вид разъема серии 2РМДТ с множеством контактов и защитным колпачком, что соответствует внешнему виду модели 2РМДТ30Б24ШВ1В.

Ключевые особенности

• Условный размер корпуса 30, блочный корпус приборного типа.
• 24 контакта диаметром 1,5 мм с серебряным покрытием.
• Вид части — вилка.
• Токовая нагрузка на контакт до 7 А, суммарная до 140 А.
• Рабочее напряжение до 560 В, испытательное до 1850 В.
• Рабочие температуры от минус 60 до плюс 100 градусов Цельсия.
• Тропикоустойчивое исполнение, приемка «5».
