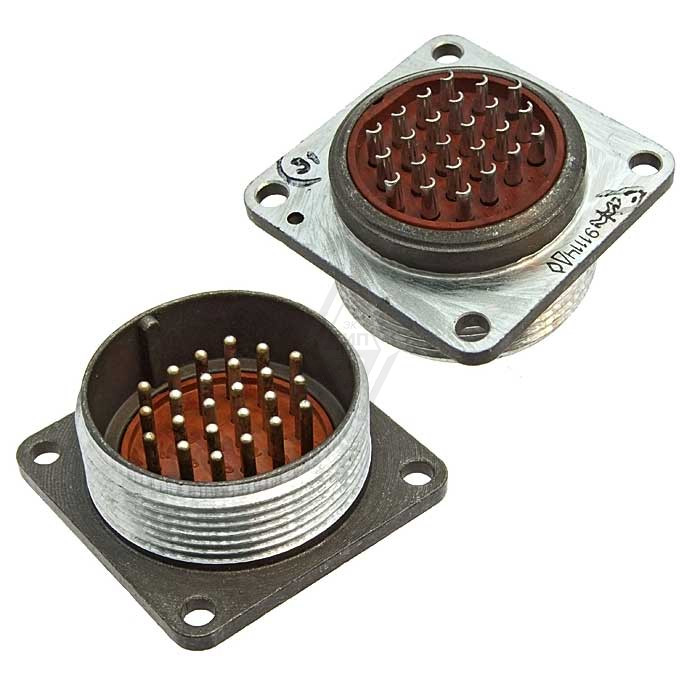

2РМДТ30Б24ШВ1В «5»

Цена:

1400 ₽

Технические характеристики

2РМДТ30Б24ШВ1В

2РМДТ30Б24ШВ1В — это цилиндрический низкочастотный соединитель (вилка блочная приборная) из серии 2РМДТ, предназначенный для надежного соединения электрических цепей. Он имеет 24 штыревых контакта диаметром 1,5 мм с серебряным покрытием (Ш), без патрубка, монтаж на блок объемным способом с пайкой.

Основные характеристики

Разъем рассчитан на рабочее напряжение до 560 В (переменный и постоянный ток) и токовую нагрузку до 7 А на контакт (общая до 140 А). Сопротивление изоляции не менее 1000 МОм, количество сочленений-расчленений — до 500 циклов.

Условия эксплуатации

Рабочий диапазон температур от -60 до +100°C (с учетом перегрева контактов до +180°C), тропикоустойчивая конструкция устойчива к вибрациям (до 5000 Гц, 490 м/с²), ударам (до 5000 м/с²) и пониженному давлению (до 10⁻¹² мм рт. ст.). Корпус металлический условного размера 30 мм, срок службы — минимум 5000 часов, сохраняемость — 25 лет.

Применение

Используется в приборах и оборудовании для внутреннего монтажа, где требуется герметичное резьбовое соединение в сложных климатических условиях.

Описание

Назначение соединителя 2РМДТ30Б24ШВ1В «5»

2РМДТ30Б24ШВ1В «5» — это цилиндрический низкочастотный соединитель серии 2РМДТ, выполненный в виде блочной приборной вилки. Изделие предназначено для надёжного соединения электрических цепей внутри приборов, блоков и оборудования при внутреннем монтаже. Конструкция рассчитана на герметичное резьбовое сочленение, что позволяет применять соединитель в сложных климатических условиях и при воздействии неблагоприятных эксплуатационных факторов.

Категория поставки — 2РМД, артикул 2487. Приёмка изделия — «5», что подтверждает соответствие требованиям приёмочного контроля. Производитель в предоставленных данных не указан.

Подтверждённые особенности конструкции

Соединитель оснащён 24 штыревыми контактами диаметром 1,5 мм с серебряным покрытием (индекс «Ш»). Исполнение — без патрубка. Монтаж выполняется на блок объёмным способом с пайкой. Корпус металлический, условный размер — 30 мм. Соединение резьбовое, герметичное.

Количество контактов — 24 штыревых.
Диаметр контакта — 1,5 мм.
Покрытие контактов — серебряное.
Монтаж — на блок объёмным способом с пайкой.
Корпус — металлический, условный размер 30 мм.
Исполнение — без патрубка.

Электрические характеристики

Рабочее напряжение соединителя достигает 560 В как при переменном, так и при постоянном токе. Токовая нагрузка составляет до 7 А на каждый контакт, суммарная токовая нагрузка — до 140 А. Сопротивление изоляции — не менее 1000 МОм.

Ресурс сочленений-расчленений — до 500 циклов. Срок службы — не менее 5000 часов, сохраняемость — 25 лет.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 180 градусов Цельсия. Конструкция тропикоустойчивая.

Устойчивость к вибрациям — до 5000 Гц при ускорении 490 метров на секунду в квадрате.
Устойчивость к ударам — до 5000 метров на секунду в квадрате.
Работа при пониженном давлении — до 10 в степени минус 12 миллиметра ртутного столба.

Применение

Соединитель 2РМДТ30Б24ШВ1В «5» применяется в приборах и оборудовании для внутреннего монтажа, где требуется герметичное резьбовое соединение в сложных климатических условиях. Тропикоустойчивое исполнение и стойкость к вибрациям, ударам и пониженному давлению делают его пригодным для эксплуатации в жёстких условиях при сохранении надёжного электрического контакта.
