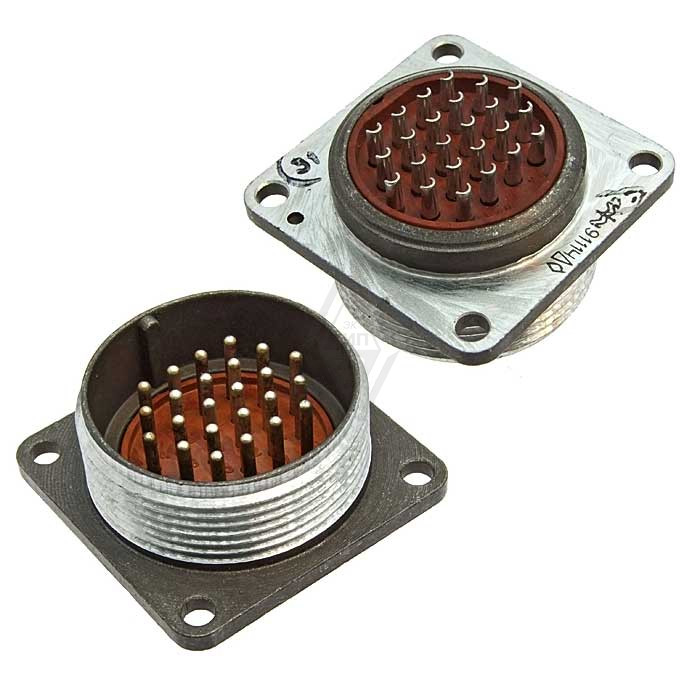

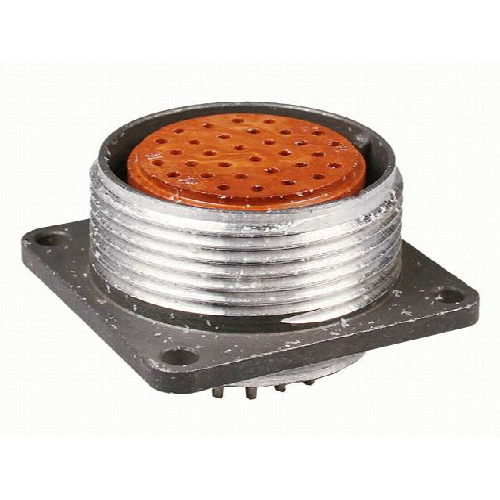

Назначение соединителя 2РМДТ30Б24Ш5В1ВБ

2РМДТ30Б24Ш5В1ВБ — цилиндрический низкочастотный тропикоустойчивый соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей и устойчивость к воздействию неблагоприятных климатических факторов.

Модель входит в серию 2РМДТ, которая выпускается в различных конструктивных исполнениях и типономиналах. Это позволяет подбирать соединители под конкретные компоновочные и электрические задачи в широком спектре электронных устройств. Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть как приборной, так и кабельной.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены без домысливания и соответствуют имеющимся данным.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 30.
• Вид корпуса: блочный, он же приборный.
• Количество контактов: 24.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Монтаж: внутренний, с возможностью использования экранированных или неэкранированных кабелей.
• Способ подключения проводов: пайка.

Резьбовое сочленение обеспечивает механическую фиксацию ответных частей, а одношпоночная поляризация исключает неправильное взаимное расположение корпусов при стыковке. Серебряное покрытие контактов применяется для стабильного электрического контакта в составе разъёма. Всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать изделие в разных климатических зонах.

Применение и конструктивные особенности

Соединитель рассчитан на работу в составе радиоэлектронной аппаратуры специального и общего назначения. Блочный (приборный) корпус условного размера 30 предназначен для установки в узлах и блоках, где требуется внутренний монтаж и подключение проводов пайкой. Возможность использования как экранированных, так и неэкранированных кабелей расширяет область применения изделия.

Теплостойкость до 100 градусов Цельсия определяет допустимые температурные условия эксплуатации. Климатическое исполнение всеклиматическое и тропикоустойчивое исполнение означают, что соединитель пригоден для работы в условиях повышенной влажности и других факторов тропического климата, не являясь при этом герметичным.

Артикул изделия — 2484, категория — 2РМД. Серия 2РМДТ включает множество типономиналов, что даёт возможность комплектовать аппаратуру соединителями с нужным числом контактов и подходящим типом корпуса. Модель 2РМДТ30Б24Ш5В1ВБ занимает своё место в этой линейке как 24-контактный приборный соединитель с резьбовым сочленением и серебряным покрытием контактов.
