Назначение разъёма

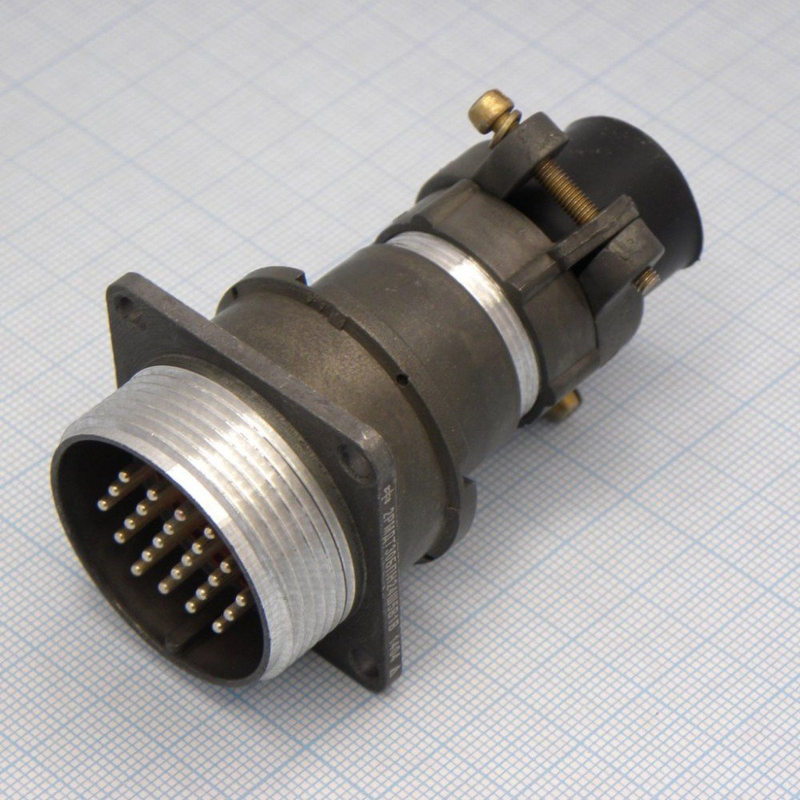

Разъём 2РМДТ30Б24Ш5В1В производства Элекон с приёмкой «ОТК» представляет собой цилиндрическую низкочастотную приборную вилку серии 2РМДТ блочного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до нескольких килогерц в составе приборов, блоков и шкафов радиоэлектронной аппаратуры.

Вилка устанавливается непосредственно на панель или шасси прибора и образует неразъёмное в рабочем состоянии соединение с ответной кабельной розеткой серии 2РМДТ на 24 контакта. Резьбовая фиксация и одношпоночная поляризация корпусов исключают самопроизвольное расчленение и ошибку при подключении.

Конструкция и расшифровка обозначения

Маркировка 2РМДТ30Б24Ш5В1В построена по стандартной схеме серии и содержит следующие сведения.

• 2РМДТ — тип разъёма: цилиндрический низкочастотный с резьбовым сочленением, теплостойкий.
• 30 — условный размер корпуса, посадочный диаметр около 30 мм.
• Б — блочная, то есть приборная часть, монтируемая на панель или шасси.
• 24 — количество контактов.
• Ш — вилка, то есть штырьковые контакты.
• 5 — вариант конфигурации: все контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение по климатическим факторам.

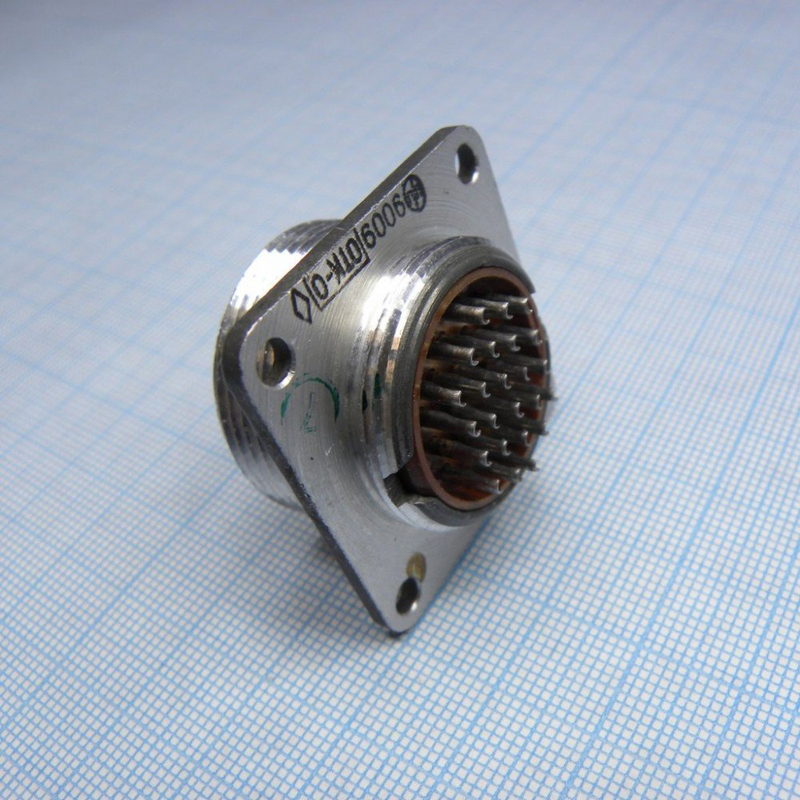

Корпус металлический, с резьбовой муфтой. Изолятор выполнен из карболита или аналогичного теплостойкого изоляционного материала. Исполнение — без патрубка. Количество контактов — 24 извлекаемых штырьковых контакта диаметром 1,5 мм.

Технические характеристики

Заявленные электрические параметры определяют область применения изделия и допустимые режимы работы.

• Максимальный ток на один контакт — до 7 А.
• Суммарный ток на соединитель — до 140 А.
• Рабочее напряжение постоянного или переменного тока — до 560 В при нормальных условиях для негерметичного исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Ёмкость между контактами — не более 6 пФ.

Совокупность этих параметров делает разъём пригодным для передачи как сигнальных, так и силовых цепей в пределах указанных токов и напряжений.

Условия эксплуатации и применение

Изделие имеет всеклиматическое тропикоустойчивое исполнение и рассчитано на работу в жёстких условиях эксплуатации, включая вибрацию, удары и линейные ускорения. Теплостойкость до 100 градусов Цельсия позволяет применять разъём в аппаратуре, подверженной нагреву при работе.

Типовые области применения: приборные блоки, пульты и шкафы управления, измерительная и радиотехническая аппаратура, промышленное оборудование, где требуется надёжное многоконтактное соединение с резьбовой фиксацией и защитой от ошибочного сочленения.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Изделие проходит приёмку «ОТК», что подтверждает соответствие параметров установленным требованиям. Год выпуска — 2025. Артикул товара — 20189, категория — 2РМД, производитель — Элекон.
