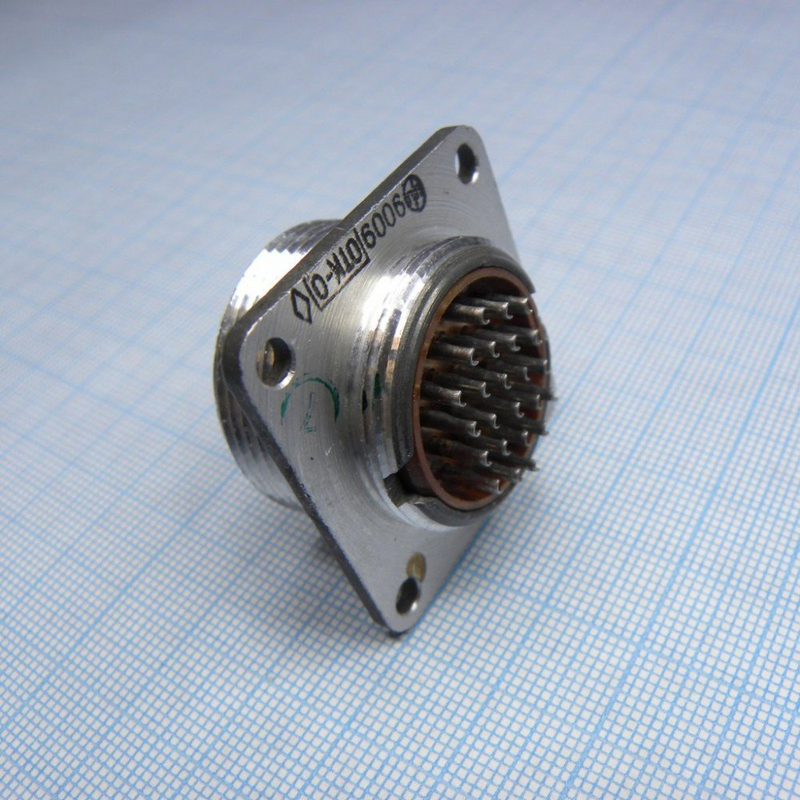

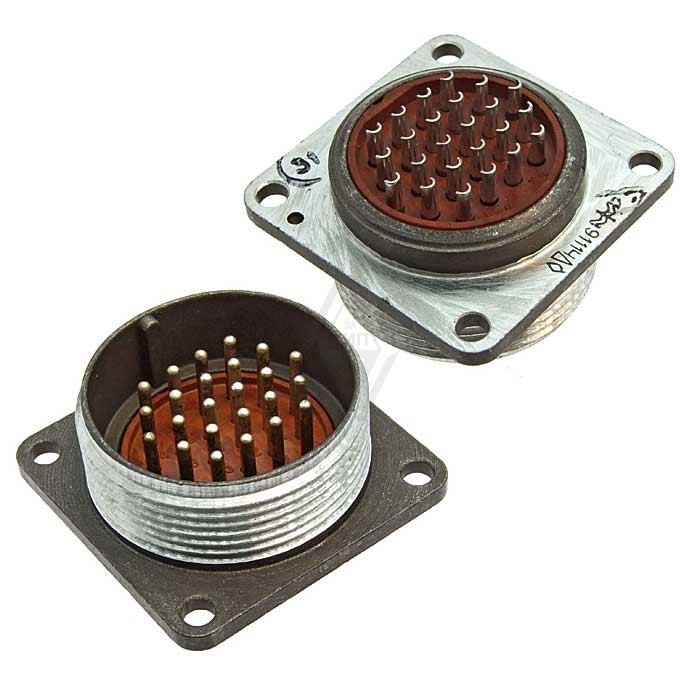

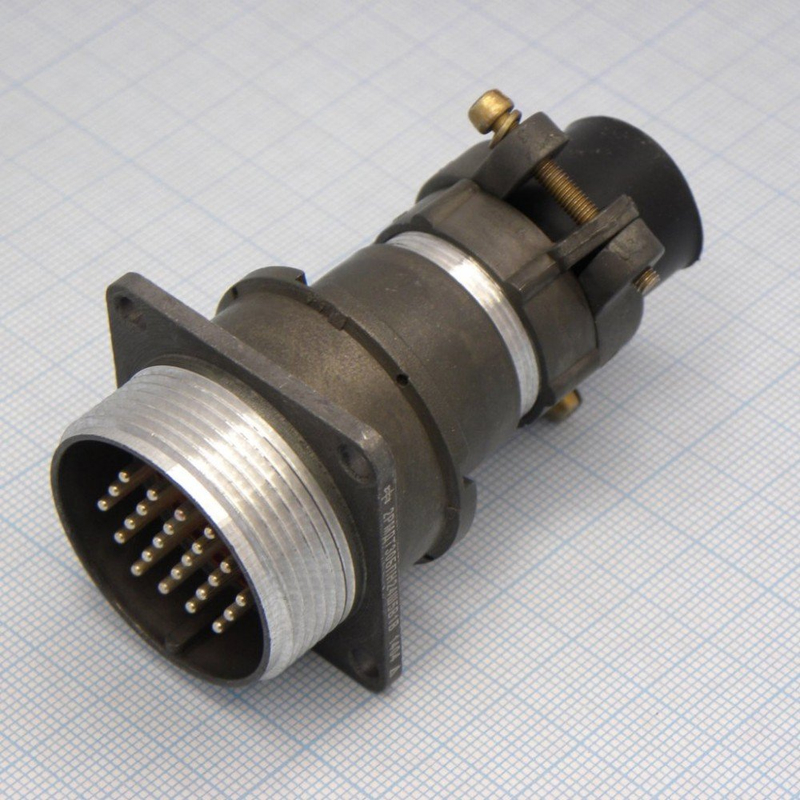

2РМДТ30Б24Ш5В1В: надежное решение для многоконтактных электрических соединений

Соединитель 2РМДТ30Б24Ш5В1В применяется для надежного подключения и разъединения электрических цепей в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах специального назначения. Это цилиндрический низкочастотный разъем серии 2РМДТ, рассчитанный на работу с цепями постоянного и переменного тока частотой до 3 МГц.

Модель выполнена в формате приборной блочной вилки без патрубка. Резьбовое соединение ответных частей помогает обеспечить устойчивую фиксацию при эксплуатации в условиях вибрации, ударных нагрузок и температурных перепадов. Одношпоночная поляризация корпусов снижает вероятность неверного сочленения при монтаже и техническом обслуживании оборудования.

Ключевые характеристики 2РМДТ30Б24Ш5В1В

Разъем 2РМДТ30Б24Ш5В1В имеет 24 штыревых извлекаемых контакта диаметром 1,5 мм. Такая компоновка подходит для создания компактных многоканальных соединений, когда требуется передавать питание и сигналы через единый интерфейс.

Указанные параметры позволяют использовать соединитель в цепях, где важны стабильность контактного соединения, электрическая прочность изоляции и устойчивость к неблагоприятным факторам внешней среды.

Расшифровка маркировки

Маркировка 2РМДТ30Б24Ш5В1В содержит основные сведения о конструкции и исполнении изделия:

• 2РМДТ — серия цилиндрических низкочастотных тропикоустойчивых соединителей.

• 30 — условный размер корпуса.

• Б — блочное, или приборное, исполнение корпуса.

• 24 — количество контактов.

• Ш — штыревая часть, то есть вилка.

• 5 — контактная схема с 24 контактами диаметром 1,5 мм.

• В — серебряное покрытие контактных поверхностей.

• 1 — исполнение с теплостойкостью 100 °C.

• В — всеклиматическое исполнение.

Где применяется разъем

2РМДТ30Б24Ш5В1В востребован в оборудовании, для которого критичны надежность коммутации, устойчивость к внешним воздействиям и удобство многоконтактного монтажа. Его применяют в следующих направлениях:

• Радиоэлектронные устройства и приборные шкафы.

• Системы автоматики, управления и телеметрии.

• Контрольно-измерительная аппаратура.

• Промышленные установки и испытательные стенды.

• Электротехнические комплексы общего и специального назначения.

• Оборудование, работающее при вибрации, механических ударах и перепадах температуры.

Особенности эксплуатации

Для 2РМДТ30Б24Ш5В1В характерна высокая стойкость изоляции: в нормальных климатических условиях она заявлена на уровне не менее 5000 МОм. Разъем рассчитан минимум на 500 циклов сочленения и расчленения, а также сохраняет работоспособность в температурном диапазоне от −60 до +100 °C.

Контакты соединителя предназначены для монтажа в соответствии с исполнением конкретного изделия и технической документацией. Перед установкой важно проверить соответствие ответной части, распиновки, электрической нагрузки, типа контактов и требований к условиям эксплуатации оборудования.

2РМДТ30Б24Ш5В1В — практичный вариант для построения надежных многоконтактных соединений в аппаратуре, где необходимы компактность, резьбовая фиксация и устойчивость к сложным эксплуатационным условиям.
