Назначение разъёма

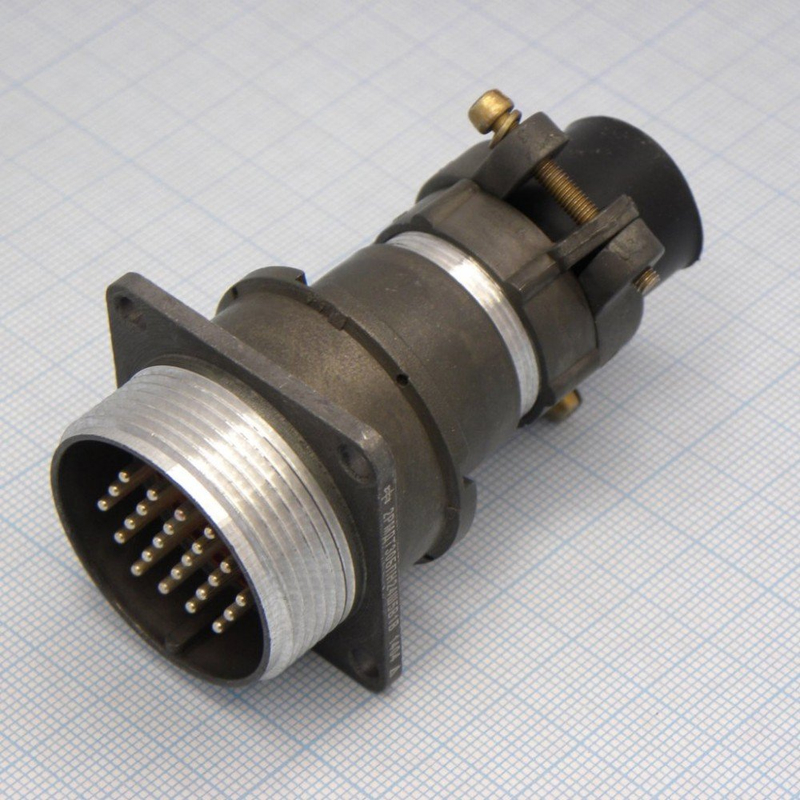

2РМДТ30Б24Ш5В1БВ — блочная вилка серии 2РМДТ, предназначенная для внутреннего монтажа в аппаратуре и соединения электрических цепей через резьбовую фиксацию. Изделие относится к цилиндрическим низкочастотным соединителям с резьбовым сочленением и применяется там, где важны надёжный контакт, устойчивость к вибрации и возможность многократного соединения и расчленения без потери качества контакта.

Приёмка изделия — «5». Артикул товара — 70137, категория — 2РМД.

Расшифровка маркировки

Обозначение 2РМДТ30Б24Ш5В1БВ построено по стандартной схеме и несёт следующую информацию:

• 2РМДТ — серия соединителей.
• 30 — условный размер корпуса.
• Б — блочный, то есть приборный тип корпуса.
• 24 — число контактов.
• Ш — вилка, то есть штырьковая часть.
• 5 — вариант сочетания контактов.
• В — серебряное покрытие контактов.
• 1 — исполнение по теплостойкости до 100 °C.
• БВ — дополнительное конструктивное исполнение в конце обозначения.

Технические параметры

Для исполнения с 24 контактами указываются следующие характеристики. Рабочее напряжение — до 560 В. Токовая нагрузка на одиночный контакт — до 7 А для контактов диаметром 1,5 мм. Суммарная токовая нагрузка — до 140 А.

Дополнительно в источниках приводятся следующие данные:

• сопротивление контактов — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ;
• усилие расчленения — не более 235,44 Н;
• минимальный срок сохраняемости — 15 лет.

Основные особенности

Разъём имеет серебряное покрытие контактов, что обеспечивает стабильное переходное сопротивление при длительной эксплуатации. Исполнение по теплостойкости рассчитано на работу при температуре до 100 °C. Блочный корпус условного размера 30 предназначен для внутреннего монтажа, а резьбовое сочленение фиксирует ответные части и препятствует саморасчленению при вибрации.

Применение

Такой разъём обычно ставят в промышленной и приборной аппаратуре, где нужна прочная блочная коммутация внутри корпуса. Его выбирают для цепей управления и питания, когда важны компактность, механическая прочность и стабильность соединения.

Благодаря 24 контактам и варианту сочетания контактов «5» изделие подходит для многожильных жгутов и разветвлённых цепей внутри блока. Резьбовая фиксация и устойчивость к вибрации делают его пригодным для оборудования, работающего в условиях механических нагрузок и многократных циклов соединения и расчленения.
