Назначение разъёма 2РМДТ30Б24Ш5В1БВ

2РМДТ30Б24Ш5В1БВ — это цилиндрический низкочастотный электрический разъём производства завода «Элекон». Изделие относится к серии 2РМДТ, которая предназначена для ручного соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3000 кГц. Разъём применяется в различных приборах, радиоэлектронной аппаратуре и оборудовании, где требуется надёжная коммутация цепей с возможностью многократного сочленения и расчленения вручную.

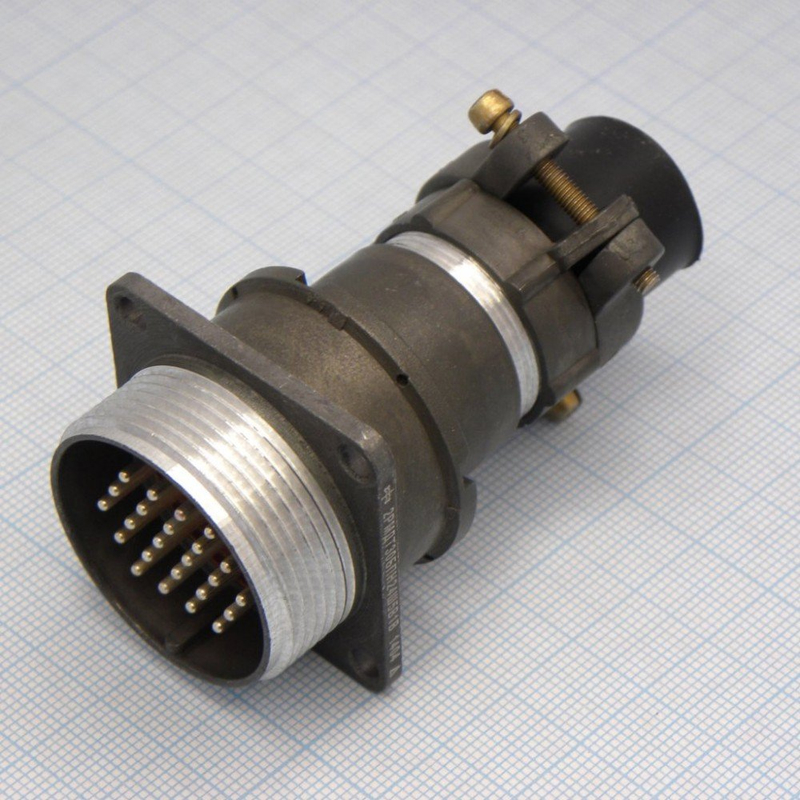

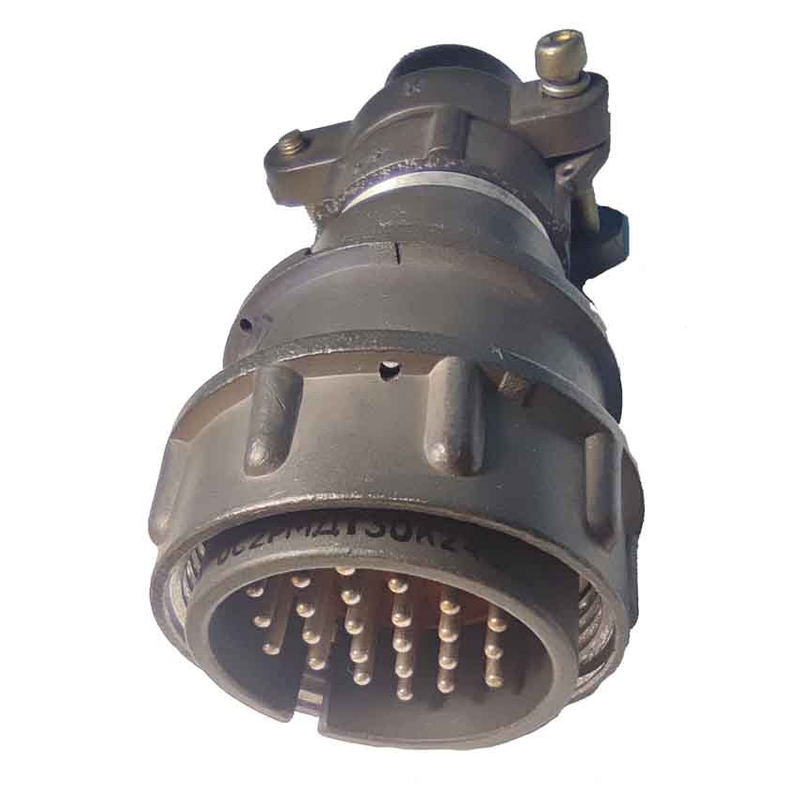

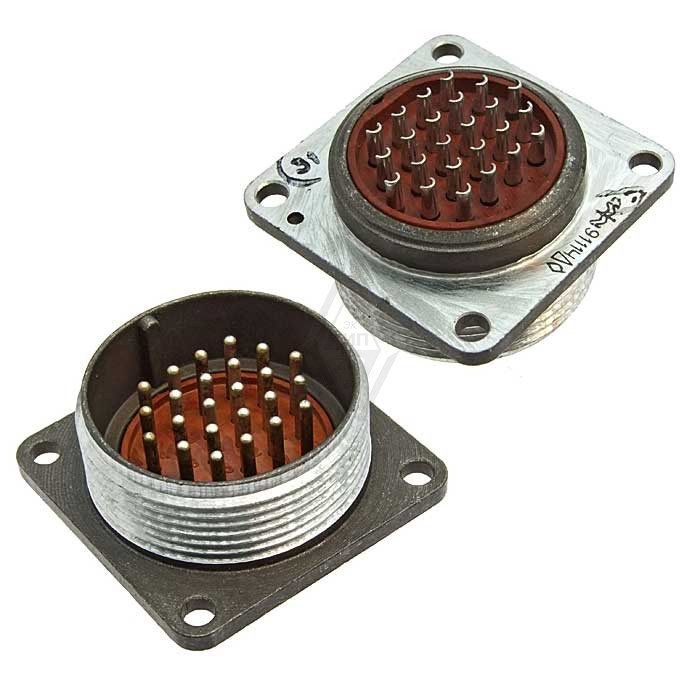

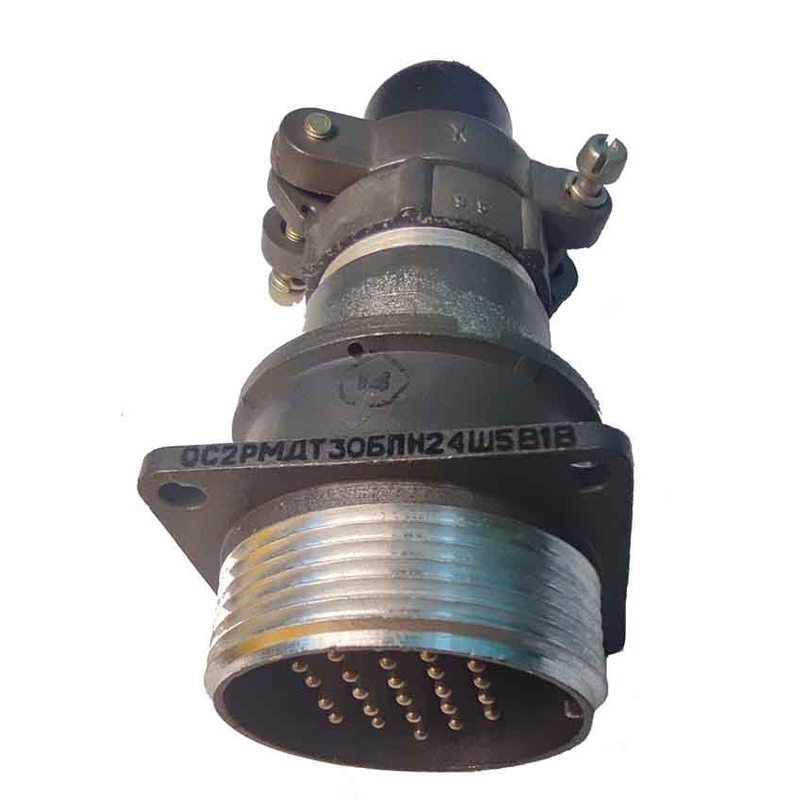

Данная модель представляет собой блочную вилку приборного типа. Буквенное обозначение «Б» в маркировке указывает на блочное исполнение, а конструкция предназначена для установки на панель, что делает разъём востребованным в составе блоков, пультов и стоек.

Подтверждённые технические особенности

Маркировка 2РМДТ30Б24Ш5В1БВ раскрывает основные конструктивные параметры изделия. Условный размер корпуса — 30. Разъём оснащён 24 штыревыми контактами диаметром 1,5 мм, что соответствует сочетанию Ш5В1. Метод сочленения — резьбовой, поляризация — одношпоночная. Электрический монтаж выполняется пайкой, механический — на панель.

• Рабочий ток на один контакт — до 10 А, на разъём в целом — до 83 А.
• Максимальное рабочее напряжение — 560 В.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — В2.1.
• Ресурс — 500 сочленений-расчленений.
• Электрическая прочность изоляции — 1850 В.
• Сопротивление изоляции — 5000 МОм.

Корпус разъёма изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Изолятор выполнен из карболита коричневого цвета. Контакты латунные с серебряным покрытием (Ag) и являются извлекаемыми. Габаритные размеры составляют 33 на 33 на 24 мм, масса около 43 г. Разъём выпускается без герметичности, с перекрутом. Изделие соответствует нормам ГЕ0.364.126 ТУ.

Условия эксплуатации и устойчивость к воздействиям

Разъём 2РМДТ30Б24Ш5В1БВ рассчитан на работу в жёстких условиях эксплуатации. Он выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы уровнем до 170 дБ и удары с ускорением до 500 g. Высокая электрическая прочность изоляции и большое сопротивление изоляции обеспечивают стабильность работы в цепях с рабочим напряжением до 560 В.

Применение

Благодаря приборному блочному исполнению и монтажу на панель разъём применяется в составе блоков и устройств, где необходимо обеспечить быстрое ручное соединение и разъединение многожильных цепей. Резьбовой метод сочленения и одношпоночная поляризация исключают ошибочное подключение и обеспечивают механическую фиксацию ответных частей. Извлекаемые контакты с серебряным покрытием упрощают обслуживание и замену отдельных контактных элементов.

Область применения охватывает приборы и оборудование, работающие с цепями постоянного и переменного тока в диапазоне частот до 3000 кГц, включая аппаратуру, эксплуатируемую при пониженных и повышенных температурах, а также в условиях вибрационных и ударных нагрузок.
