Назначение разъёма 2РМДТ30Б24Ш5В1БВ

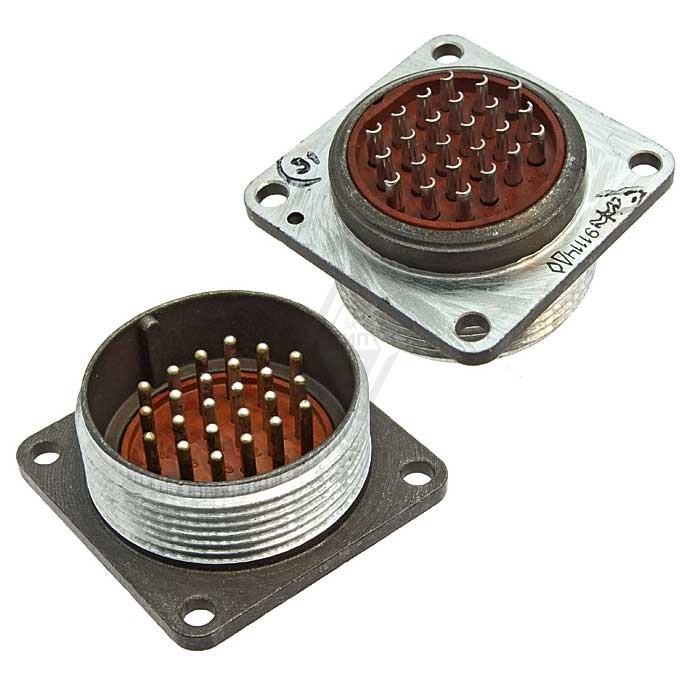

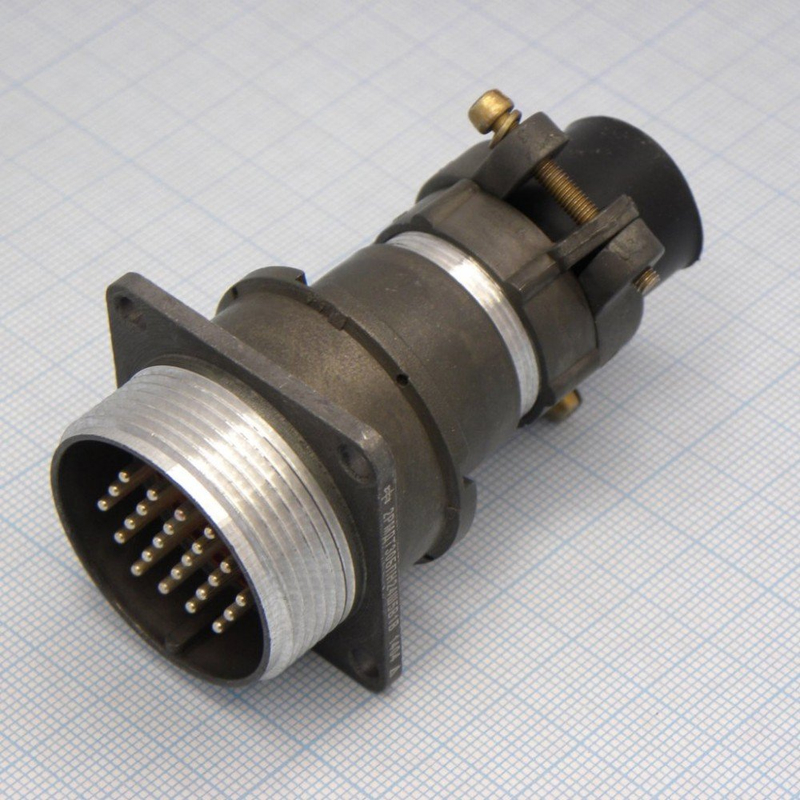

2РМДТ30Б24Ш5В1БВ — это цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока в приборах, радиоэлектронной аппаратуре и промышленном оборудовании. Изделие относится к категории 2РМД и выпускается производителем АО «Завод Элекон».

Конструктивно данный разъём представляет собой вилку (штыревую часть) блочного, или приборного, типа с корпусом без левой резьбы и всеклиматическим исполнением. Условный размер корпуса — 30. Такое исполнение обеспечивает устойчивость к внешним воздействующим факторам и позволяет применять разъём в составе ответственных электротехнических и электронных систем.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели разъёма и определяющие его эксплуатационные возможности.

• Тип разъёма: цилиндрический, низкочастотный, негерметичный.
• Тип корпуса: блочный (приборный), без левой резьбы.
• Исполнение: всеклиматическое.
• Условный размер корпуса: 30.
• Тип контакта: вилка (штыревой).
• Обозначение контактов: Ш.
• Количество контактов: 24.
• Диаметр контактов: 1,5 мм (сочетание 5).
• Покрытие контактов: серебро (В).
• Номинальное рабочее напряжение: до 560 В постоянного тока и до 400 В переменного тока.
• Рабочий ток на один контакт: до 10 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Механическая износостойкость: 500 циклов сочленения-расчленения.

Расшифровка обозначения модели отражает её ключевые признаки: исполнение 2РМДТ, условный размер корпуса 30, блочный корпус без левой резьбы (Б), 24 контакта (24), штыревая часть (Ш), сочетание диаметров контактов 5, покрытие серебром (В) и всеклиматическое исполнение (1).

Области применения

Разъёмы серии 2РМДТ, включая модель 2РМДТ30Б24Ш5В1БВ, применяются там, где требуются высокая надёжность соединения и устойчивость к внешним воздействующим факторам. Благодаря всеклиматическому исполнению и широкому температурному диапазону они востребованы в следующих сферах.

• Радиоэлектронная аппаратура.
• Приборостроение.
• Системы автоматизации и управления.
• Промышленное оборудование.
• Измерительная техника.
• Авиационная, космическая, военная и морская техника, где предъявляются повышенные требования к надёжности и стойкости к внешним воздействиям.

Таким образом, 2РМДТ30Б24Ш5В1БВ представляет собой многофункциональный штыревой разъём для коммутации цепей постоянного и переменного тока, рассчитанный на эксплуатацию в сложных климатических условиях и в составе ответственного оборудования.

Эксплуатационные параметры и совместимость

Разъём рассчитан на номинальное рабочее напряжение до 560 В постоянного тока и до 400 В переменного тока, а допустимый рабочий ток на один контакт достигает 10 А. Низкое переходное сопротивление контактов — не более 2,5 мОм — обеспечивает стабильность электрического соединения и минимизацию потерь. Высокое сопротивление изоляции, составляющее не менее 5000 МОм в нормальных условиях, подтверждает надёжную электрическую развязку цепей.

Механическая износостойкость разъёма составляет 500 циклов сочленения-расчленения, что позволяет использовать его в разъёмных соединениях, подвергающихся периодическому подключению и отключению. Диапазон рабочих температур от минус 60 °C до плюс 100 °C совместно с всеклиматическим исполнением делает модель пригодной для эксплуатации в широком спектре условий окружающей среды.

Конструкция с блочным (приборным) корпусом без левой резьбы и штыревыми контактами диаметром 1,5 мм предназначена для установки в составе приборов и блоков аппаратуры. Покрытие контактов серебром снижает переходное сопротивление и повышает надёжность электрического контакта при длительной эксплуатации.

Дополнительные сведения

Производителем разъёма указано АО «Завод Элекон». Информация о годе выпуска именно этой модели в доступных источниках не указана, при этом в карточке товара приведён год 2026. Сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому не приводятся.
