Назначение соединителя 2РМДТ30Б24Ш5В1БВ

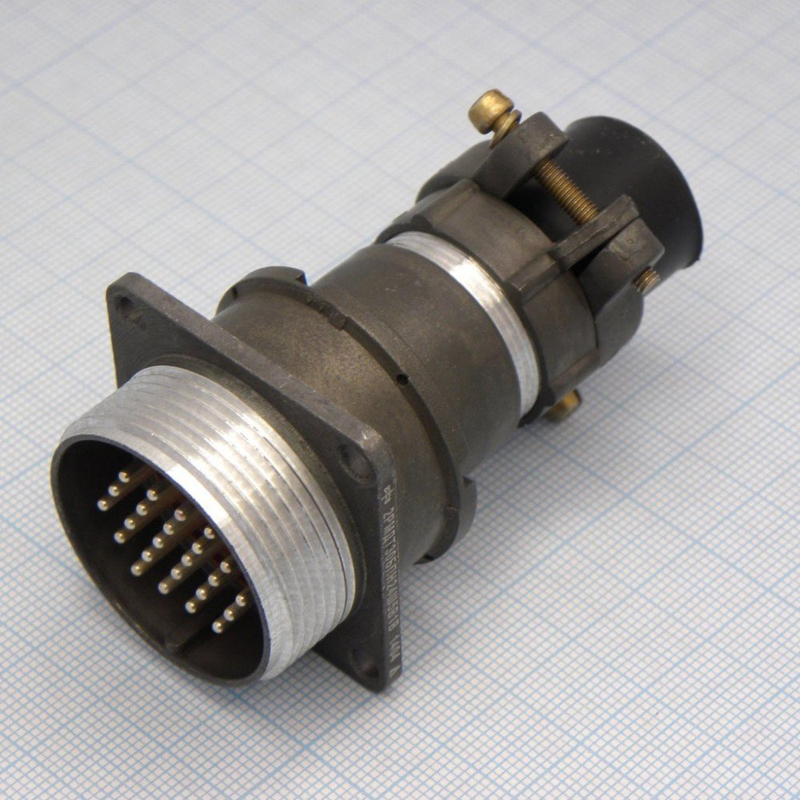

2РМДТ30Б24Ш5В1БВ — низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения. Он предназначен для соединения электрических цепей в радиоэлектронной аппаратуре. Конструктивно изделие выполнено как приборная вилка блочного типа без патрубка.

Соединитель относится к категории 2РМД и применяется там, где требуется компактное разъёмное электрическое соединение с большим числом контактов и устойчивостью к воздействию внешних климатических факторов. Тропикоустойчивое исполнение позволяет использовать прибор при повышенной влажности и в условиях жаркого климата.

Технические характеристики

Основные параметры соединителя подтверждаются его маркировкой и конструктивными данными:

• количество контактов — 24, все извлекаемые;
• диаметр контактов — 1,5 мм;
• максимальная токовая нагрузка — до 7 А на контакт и до 140 А суммарно;
• рабочее напряжение — до 560 В переменного или постоянного тока;
• сопротивление контакта — не более 0,0025 Ом;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• максимальная рабочая частота — до 3 МГц;
• диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• кратковременный нагрев контактов — до плюс 180 градусов Цельсия;
• устойчивость к вибрации — от 1 до 5000 Гц;
• устойчивость к ускорениям — до 1000 метров на секунду в квадрате;
• ресурс сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• срок хранения — 15 лет.

Расшифровка обозначения

Маркировка 2РМДТ30Б24Ш5В1БВ содержит сведения о типе, размере корпуса, количестве и виде контактов, а также об исполнении изделия. Ниже приведена расшифровка составных частей обозначения.

1. 2РМДТ — тип соединителя: негерметичный тропикоустойчивый.
2. 30 — условный размер корпуса, посадочный диаметр 30 мм.
3. Б — блочный приборный корпус без левой резьбы.
4. 24 — количество контактов.
5. Ш — вилка.
6. 5 — все контакты диаметром 1,5 мм.
7. В1 — покрытие серебром, теплостойкость 100 градусов Цельсия.
8. БВ — всеклиматическое исполнение.

Область применения и условия эксплуатации

Соединитель 2РМДТ30Б24Ш5В1БВ применяется в радиоэлектронной аппаратуре для соединения электрических цепей. Благодаря блочному приборному корпусу без патрубка он удобен для монтажа непосредственно на блоке или приборной панели.

Изделие рассчитано на всеклиматическое использование, в том числе в условиях, соответствующих исполнению УХЛ2.1 или аналогичному. Оно выдерживает вибрационные и ударные нагрузки, характерные для работы аппаратуры на подвижных объектах, а также длительное хранение без потери рабочих свойств.

Тропикоустойчивое исполнение и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать соединитель как в холодном, так и в жарком влажном климате. Кратковременный нагрев контактов до плюс 180 градусов Цельсия обеспечивает запас по температурной стойкости при пиковых нагрузках.

Артикул изделия — 2479. Категория — 2РМД. Производитель в предоставленных данных не указан.
