Назначение соединителя 2РМДТ30Б24ГВ1В «5»

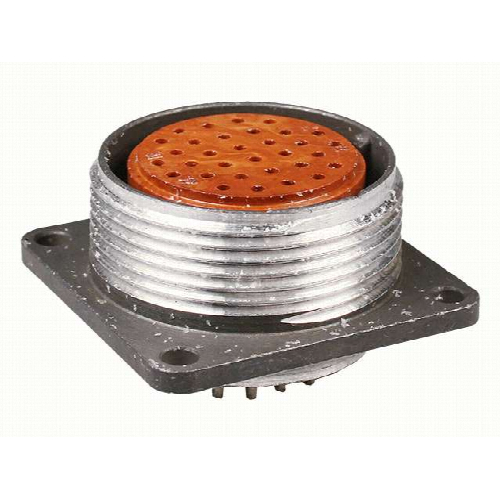

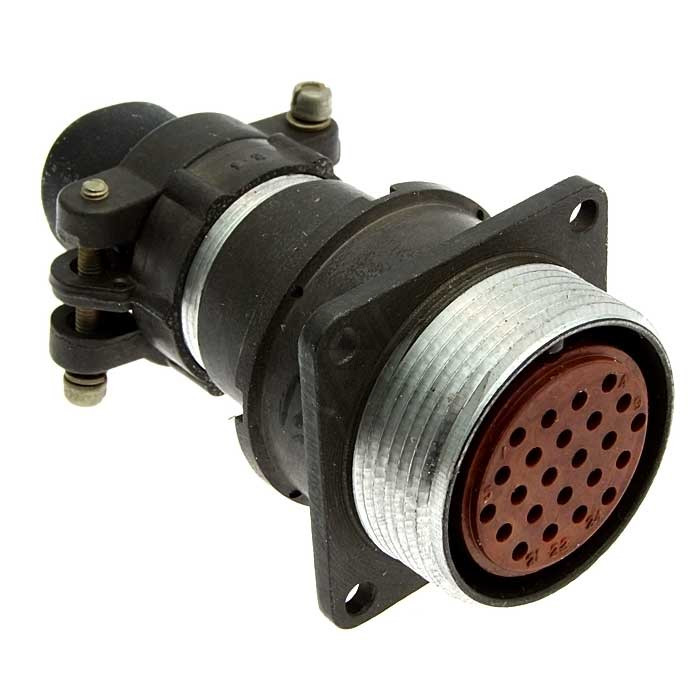

2РМДТ30Б24ГВ1В «5» — цилиндрический низкочастотный малогабаритный соединитель всеклиматического исполнения из серии 2РМДТ. Изделие представляет собой блочную розетку и предназначено для электрических цепей постоянного и переменного тока с внутренним объёмным монтажом, выполняемым пайкой. Соединитель применяется в различных отраслях, где требуется надёжное электрическое соединение в широком диапазоне условий эксплуатации, включая повышенную влажность и пониженное давление.

Категория поставки — 2РМД, артикул 2477. Приёмка изделия оформлена по варианту «5», что подтверждает соответствие предъявляемым требованиям приёмки. Производитель в данных о товаре не указан.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМДТ, где каждая позиция имеет строгое значение:

• 2РМДТ — тип негерметичного тропикоустойчивого соединителя;
• 30 — условный размер корпуса, диаметр посадочного отверстия 30 мм;
• Б — блочный приборный корпус;
• 24 — количество контактов;
• Г — розетка;
• 1В — всеклиматическое исполнение;
• сочетание 5 — все контакты диаметром 1,5 мм;
• В — серебряное покрытие контактов.

Таким образом, 2РМДТ30Б24ГВ1В «5» — это блочная розетка с 24 контактами диаметром 1,5 мм, покрытыми серебром, во всеклиматическом исполнении.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — от 560 до 700 В;
• токовая нагрузка на один контакт — до 13 А;
• суммарная токовая нагрузка на соединитель — до 140 А;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации и ресурс

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• повышенная влажность — до 98 процентов при плюс 40 градусов Цельсия;
• ресурс — 500 сочленений-расчленений;
• наработка — 5000 часов.

Все контакты соединителя выполнены диаметром 1,5 мм, что соответствует сочетанию 5. Покрытие контактов — серебро, обозначенное буквой В в маркировке. Исполнение 1В обеспечивает всеклиматическое применение изделия.

Конструктивные особенности и применение

Соединитель выполнен в блочном приборном корпусе, что позволяет устанавливать его непосредственно на прибор или блок. Розеточная часть обозначена буквой Г. Условный размер корпуса 30 мм соответствует диаметру посадочного отверстия и определяет монтажные размеры изделия.

Благодаря малогабаритному цилиндрическому исполнению и всеклиматической стойкости соединитель 2РМДТ30Б24ГВ1В «5» востребован в аппаратуре, работающей при воздействии влаги, пониженного давления и широкого диапазона температур. Внутренний объёмный монтаж пайкой обеспечивает надёжный электрический контакт в цепях постоянного и переменного тока.

Изделие поставляется с приёмкой «5», что подтверждает его пригодность для применения в ответственных электротехнических и радиоэлектронных устройствах. Соединитель рассчитан на длительную эксплуатацию: ресурс в 500 сочленений-расчленений и наработка 5000 часов покрывают типовые задачи промышленного и специального применения.
