Назначение соединителя 2РМДТ30Б24Г5В1В

Соединитель 2РМДТ30Б24Г5В1В производства Элекон представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель общего назначения. Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМД и имеет всеклиматическое исполнение В, что подтверждает возможность его применения в различных климатических зонах.

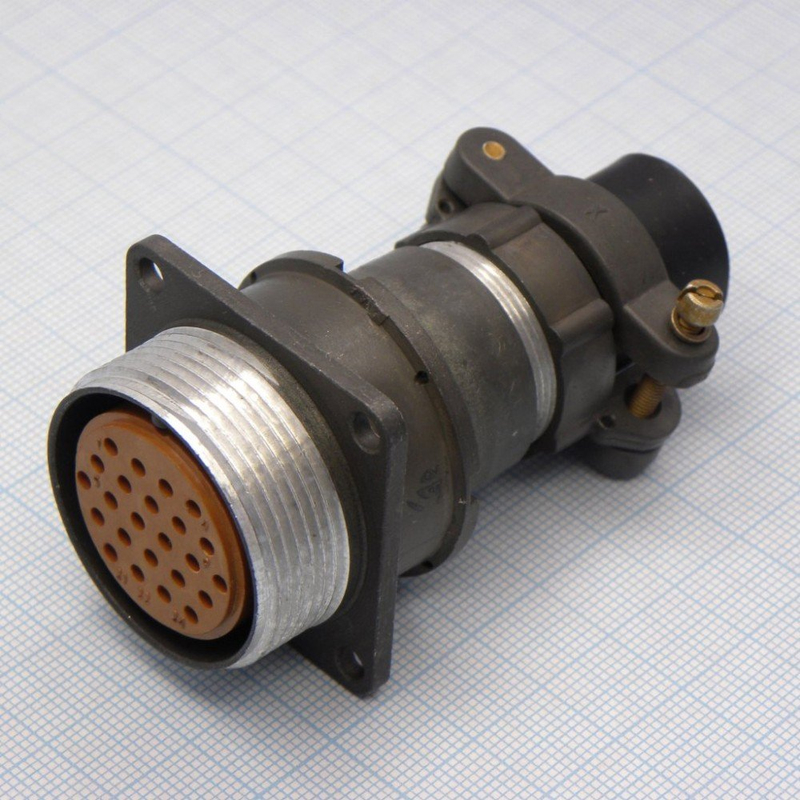

Данный соединитель применяется там, где требуется надёжное и разъёмное электрическое соединение с резьбовым креплением. Блочный корпус (Б) обеспечивает удобство монтажа и фиксации в составе аппаратуры.

Конструктивные и технические особенности

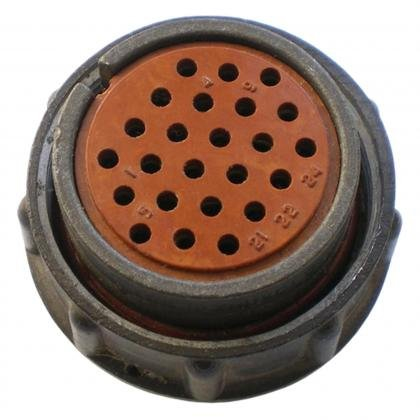

Соединитель оснащён 24 контактами диаметром 1,5 мм (сочетание Г5). Контакты извлекаемые, а монтаж выполняется методом обжимки. Покрытие контактов — серебро (В) или золото. Такое исполнение обеспечивает стабильное электрическое сопротивление и устойчивость к окислению.

Максимальная токовая нагрузка на один контакт составляет 7 А, рабочее напряжение — до 560 В (амплитудное значение). Сопротивление контакта диаметром 1,5 мм не превышает 2,5 мОм, а сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 °C. Допускается смена температур до плюс 150 °C. Влажность до 98 % при плюс 40 °C не нарушает работоспособность изделия. Пониженное давление — до 133,37 умноженное на 10 в минус двенадцатой степени Па.

Устройство выдерживает следующие механические нагрузки:

• вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 1000 метров на секунду в квадрате;
• линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Перечисленные параметры подтверждают пригодность соединителя для эксплуатации в жёстких условиях, включая тропический климат и вибрационные воздействия.

Приёмка и комплектация

Товар имеет приёмку «ОТК», что свидетельствует о заводском контроле качества. Год выпуска — 2025. Поставка осуществляется в заводской упаковке. Артикул изделия — 20185.

Соединитель 2РМДТ30Б24Г5В1В от Элекон сочетает в себе резьбовое соединение, извлекаемые контакты и всеклиматическое исполнение, что делает его подходящим для ответственных применений в радиоэлектронной и радиотехнической аппаратуре.
