Назначение соединителя 2РМДТ30Б24Г5В1В

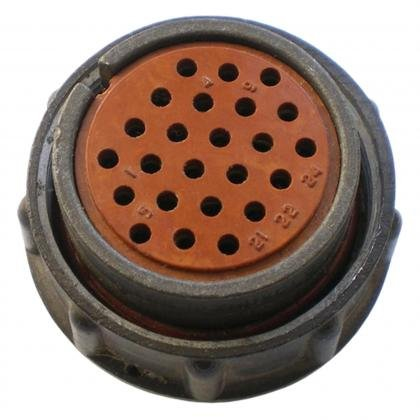

Соединитель 2РМДТ30Б24Г5В1В производства АО «Элекон» с маркировкой «ОТК» представляет собой цилиндрический низкочастотный негерметичный разъём общего назначения. Он применяется в радио- и электронно-технической аппаратуре для соединения длинных электрических цепей постоянного и переменного тока.

Изделие предназначено для использования в узлах и блоках радиоэлектронной аппаратуры как специального, так и гражданского назначения. Разъём обеспечивает надёжную коммутацию цепей в условиях повышенных механических и климатических нагрузок.

Расшифровка обозначения и конструкция

Маркировка 2РМДТ30Б24Г5В1В содержит полную информацию о типе и исполнении изделия. Ниже приведена расшифровка составных частей обозначения:

• 2РМДТ — тип соединителя: низкочастотный, цилиндрический, тропикоустойчивый, с резьбовым соединением.
• 30 — условный размер корпуса.
• Б — блочный (приборный) корпус розетки.
• 24 — количество контактов.
• Г — часть соединителя «розетка».
• 5 — комплектация контактами диаметром 1,5 мм.
• В — всеклиматическое климатическое исполнение.

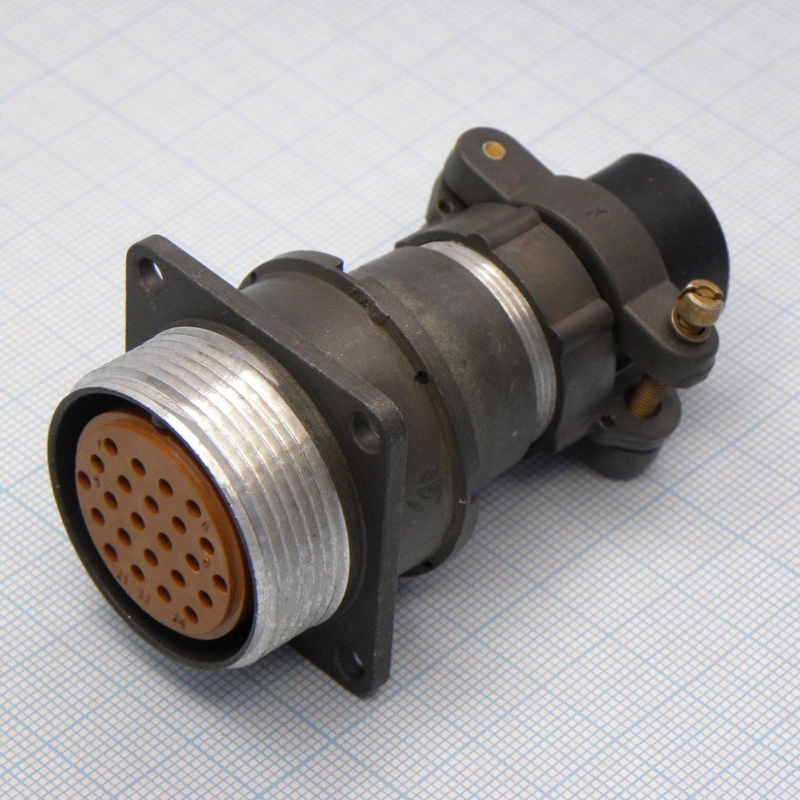

Корпус соединителя блочный, розетка выполнена без патрубка. Монтаж контактов осуществляется обжимкой. Разъём негерметичный, тропикоустойчивый, оснащён резьбовым соединением и запорным кольцом. Контакты извлекаемые, с покрытием серебром или золотом, что обеспечивает стабильность переходного сопротивления и хорошую коррозионную стойкость.

Технические характеристики

Соединитель 2РМДТ30Б24Г5В1В рассчитан на следующие электрические параметры:

• Максимальное рабочее напряжение (амплитудное значение) — не более 560 В; у некоторых вариантов 2РМДТ с 24 контактами — до 700 В.
• Максимальная токовая нагрузка на один контакт — не более 7 А.
• Сопротивление электрического контакта — типично не более 2,5 мОм для контакта диаметром 1,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Указанные параметры обеспечивают стабильную работу соединителя в составе ответственных электрических цепей.

Условия эксплуатации и устойчивость к воздействиям

Климатическое исполнение «В» — всеклиматическое. Соединитель допускает работу при температуре окружающей среды от –60 °C до +100 °C, с возможной сменой температур до +150…+180 °C.

Изделие выдерживает повышенную влажность до 98% при температуре +25…+40 °C. Сохраняет работоспособность при линейных перегрузках до порядка 200 g (2000 м/с²), вибрациях в диапазоне частот 1–1000 Гц и ударных нагрузках до нескольких сотен g.

Приёмка и комплектация

Соединитель 2РМДТ30Б24Г5В1В выпущен в 2025 году и имеет приёмку «ОТК». Маркировка «ОТК» указывает на завод-изготовитель и пройденный контроль качества. Поставка осуществляется в заводской упаковке.

Разъём применяется как соединитель общего назначения и подходит для монтажа в блочную и приборную аппаратуру, где требуется цилиндрическое резьбовое соединение с извлекаемыми контактами диаметром 1,5 мм.
