Назначение соединителя

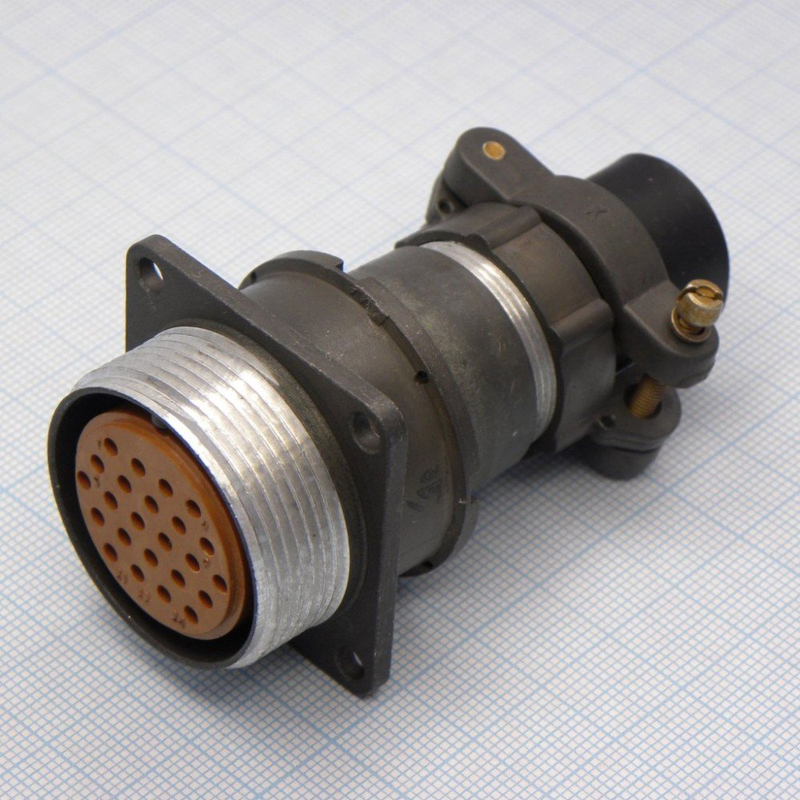

2РМДТ30Б24Г5В1В от производителя Элекон с приёмкой «ОТК» представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель общего назначения. Изделие предназначено для соединения и коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре различного назначения.

Соединитель относится к категории 2РМД и применяется там, где требуется надёжное электрическое соединение с резьбовым креплением и возможностью работы в сложных климатических условиях. Исполнение В обеспечивает всеклиматическое применение.

Конструктивные особенности

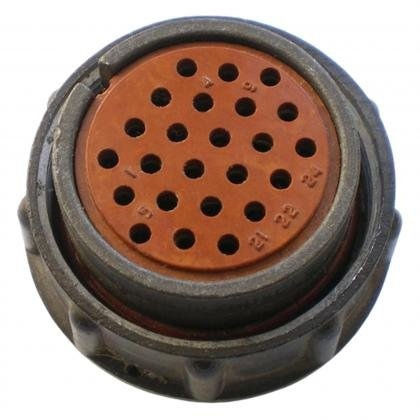

Корпус соединителя выполнен блочного типа, что обозначено буквой Б в маркировке. Конструкция предусматривает 24 контакта диаметром 1,5 мм, соответствующее сочетание обозначено цифрой 5. Контакты являются извлекаемыми, а метод монтажа — обжимка.

Покрытие контактов может быть выполнено серебром или золотом, что обозначено в маркировке. Резьбовое соединение обеспечивает механическую фиксацию и стабильный электрический контакт в условиях вибрационных и ударных нагрузок.

Технические характеристики

• Максимальная токовая нагрузка на контакт: 7 А.
• Рабочее напряжение: до 560 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: до плюс 150 градусов Цельсия.
• Вибрация: диапазон от 1 до 1000 Гц с ускорением до 50 g.
• Ударные нагрузки: до 500 g.
• Влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное атмосферное давление: до 133 Па.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию в составе узлов аппаратуры специального и общего назначения. Тропикоустойчивое исполнение и всеклиматическое исполнение В позволяют использовать изделие в условиях повышенной влажности, перепадов температур и вибрационных воздействий.

Благодаря 24 контактам и допустимому току до 7 А на контакт, соединитель подходит для длинных электрических цепей, где требуется передача сигналов и питания между блоками аппаратуры. Резьбовое соединение исключает самопроизвольное разъединение под действием вибрации.

Приёмка и комплектация

Товар поставляется с приёмкой «ОТК», что подтверждает заводской контроль качества. Год выпуска — 2023. Краткое описание из каталога указывает на заводскую упаковку. Артикул изделия — 20183.

Соединитель 2РМДТ30Б24Г5В1В Элекон «ОТК» сочетает в себе прочную блочную конструкцию, извлекаемые контакты с обжимным монтажом и широкий диапазон рабочих параметров, что делает его востребованным решением для ответственных узлов радиоэлектронной аппаратуры.
