Назначение соединителя 2РМДТ30Б24Г5В1В

Соединитель 2РМДТ30Б24Г5В1В представляет собой цилиндрический низкочастотный электрический разъём, выпускаемый АО «Завод Элекон». Изделие предназначено для надёжного соединения и коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъём обеспечивает стабильную передачу сигналов и электрической энергии между отдельными блоками, узлами и кабельными сборками, где требуется быстрое и многократное сочленение с гарантированным электрическим контактом.

Технические особенности и исполнение

Модель имеет условный размер корпуса 30 и относится к типу блочной розетки, выполненной без патрубка. Конструкция включает 24 контакта диаметром 1,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Соединение контактов выполняется методом пайки, а фиксация ответных частей осуществляется посредством резьбового соединения, что предотвращает самопроизвольное разъединение при вибрации и механических нагрузках.

Разъём рассчитан на работу в цепях переменного и постоянного тока при напряжении до 560–700 В. Максимальная токовая нагрузка на один контакт достигает 7 А, а суммарная токовая нагрузка на соединитель составляет до 140 А. Такие параметры позволяют применять изделие как в слаботочных сигнальных цепях, так и в цепях питания умеренной мощности.

Условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также к тропическим условиям эксплуатации. Тропикоустойчивость делает разъём пригодным для применения в регионах с жарким и влажным климатом, включая прибрежные и морские зоны.

Ресурс и надёжность

• Количество сочленений и расчленений — не менее 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет при соблюдении условий хранения.
• Тип соединения — негерметичное.
• Метод монтажа — пайка.
• Способ фиксации — резьбовой.

Область применения

Благодаря совокупности характеристик соединитель 2РМДТ30Б24Г5В1В применяется в аппаратуре общего назначения, где требуются надёжная коммутация, стойкость к климатическим воздействиям и длительный срок службы. Разъём востребован в радиотехнических и радиоэлектронных системах, в блоках управления и питания, а также в кабельных соединениях, работающих в негерметичных условиях. Всеклиматическое исполнение и устойчивость к тропическим условиям позволяют использовать изделие в суровых условиях эксплуатации без потери электрических параметров.

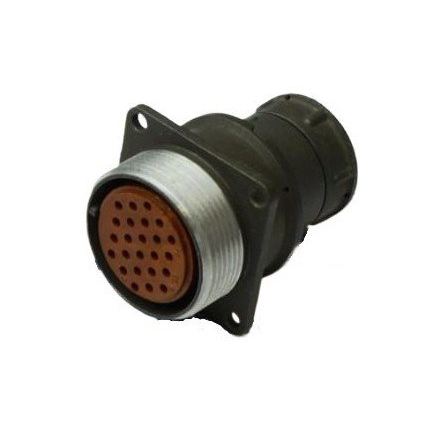

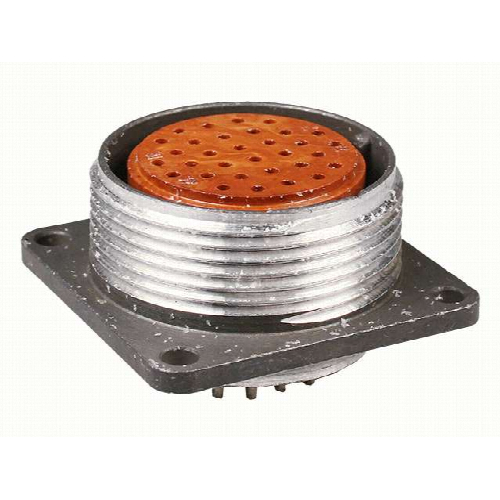

На фотографиях представлен типичный внешний вид подобного разъёма: компактный цилиндрический корпус с контактной группой и элементами резьбового крепления. Изделие поставляется под артикулом 50080 и относится к категории 2РМД. Производитель — АО «Завод Элекон».
