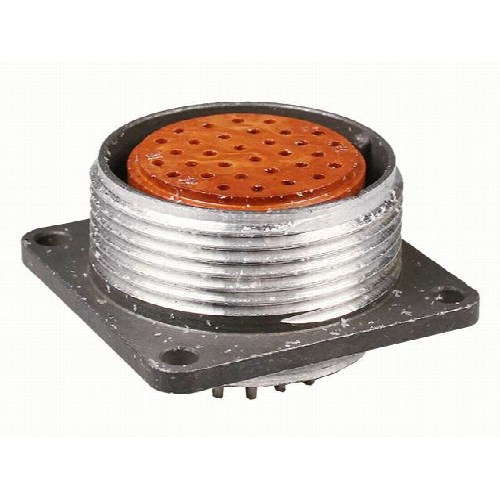

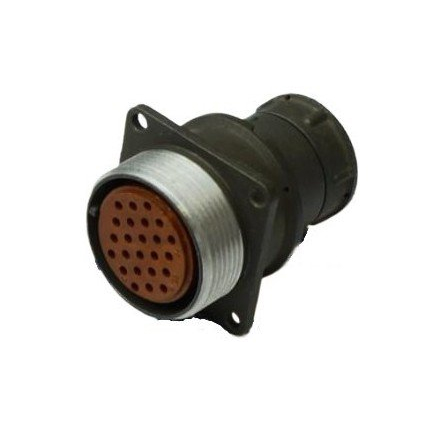

Назначение соединителя 2РМДТ30Б24Г5В1В

Соединитель 2РМДТ30Б24Г5В1В производства «Элекон» относится к серии низкочастотных цилиндрических соединителей типа 2РМДТ и предназначен для коммутации электрических цепей постоянного и переменного тока с рабочими частотами до примерно 3 МГц. Такие изделия применяются для создания разборных электрических соединений между кабельными жгутами и приборными панелями, что упрощает монтаж, обслуживание и замену узлов радиоэлектронной аппаратуры.

Данная модификация представляет собой приборный (блочный) негерметичный соединитель, устанавливаемый на панель прибора. Основное назначение — обеспечение надёжного электрического контакта в цепях питания и передачи сигналов в составе радиоэлектронных устройств общего назначения.

Конструктивные особенности и технические характеристики

Соединитель выполнен в цилиндрическом корпусе с условным размером 30, что соответствует определённому диаметру и шагу резьбы присоединительной части. Сочетание буквенно-цифровых обозначений в маркировке указывает на конкретную конфигурацию изделия:

• Тип разъёма — цилиндрический низкочастотный, приборный (блочный), негерметичный.
• Часть соединителя — розетка (обозначение «Г»), блочная, без патрубка, предназначена для установки на приборную панель.
• Количество контактов — 24, все контакты диаметром 1,5 мм (конфигурация «5»).
• Покрытие контактов — серебряное (обозначение «В»), обеспечивающее высокую электропроводность и устойчивость к окислению.
• Сочленение — резьбовое, с одношпоночной поляризацией, исключающей неправильную ориентацию при подключении.

Корпус изделия чаще всего изготовлен из карболита или аналогичного термостойкого компаунда. Такой материал обеспечивает механическую прочность, устойчивость к нагреву и достаточную электроизоляцию в нормальных условиях эксплуатации.

Эксплуатационные параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока до частот порядка 3 МГц. Предусмотрена теплостойкость до 100 градусов Цельсия, что соответствует нормальным условиям климатического исполнения и позволяет применять изделие в аппаратуре, работающей в отапливаемых помещениях и под навесом.

Для типовых соединителей серии 2РМДТ заявлен ресурс порядка 1000 часов наработки и несколько сотен циклов сочленения и расчленения. Эти показатели в полной мере относятся и к рассматриваемой модификации, поскольку она входит в тот же унифицированный ряд.

Области применения

Благодаря своим характеристикам соединитель 2РМДТ30Б24Г5В1В находит применение в разнообразной радиоэлектронной аппаратуре. Его используют для разборного соединения кабельных жгутов с панелью приборов, что особенно важно при необходимости частой замены или обслуживания отдельных блоков.

Типовые области применения включают:

• радиоэлектронную аппаратуру общего назначения;
• приборы связи и телекоммуникационное оборудование;
• измерительные комплексы и лабораторные стенды;
• промышленное оборудование, требующее надёжной коммутации цепей управления и питания.

Соединитель является стандартным элементом унифицированного ряда 2РМ и 2РМДТ. Это означает, что вилки и розетки различных производителей, выпускаемые в рамках данного ряда, взаимозаменяемы, что упрощает комплектацию и ремонт аппаратуры.

Краткие сведения о товаре

• Артикул: 50079.
• Категория: 2РМД.
• Производитель: «Элекон».
• Наименование: 2РМДТ30Б24Г5В1В.

Изделие поставляется в соответствии со стандартной комплектацией для данной серии соединителей. Дополнительные сведения о комплектации, гарантийных обязательствах и стране производства следует уточнять у поставщика, поскольку в предоставленных данных они не указаны.
