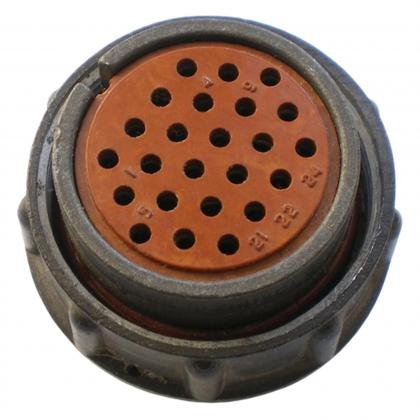

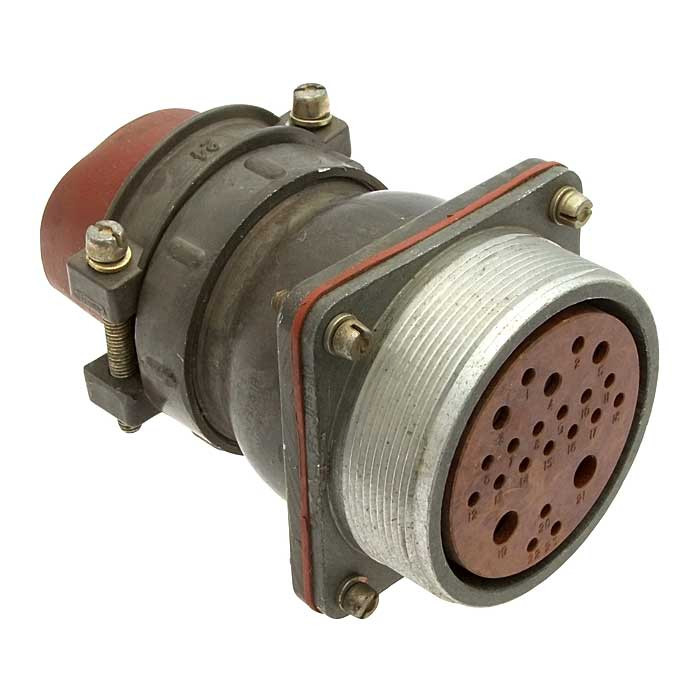

Назначение разъёма 2РМДТ30Б24Г5В1В

2РМДТ30Б24Г5В1В представляет собой цилиндрический низкочастотный малогабаритный электрический разъём блочного типа из серии 2РМДТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём выполнен в виде розетки блочного типа и рассчитан на установку в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Благодаря блочной конструкции разъём монтируется на корпус прибора или панель и обеспечивает быстрое сочленение с ответной кабельной частью. Изделие ориентировано на применение в стационарных и подвижных объектах, включая аппаратуру, эксплуатируемую в сложных климатических и механических условиях.

Подтверждённые особенности конструкции и электрические параметры

Корпус разъёма имеет условный размер 30 мм. Контактная группа включает 24 контакта диаметром 1,5 мм с серебряным покрытием, что подтверждается обозначением В1В в маркировке. Все контакты имеют одинаковый размер, на что указывает индекс Г5. Такое исполнение упрощает монтаж и обслуживание, поскольку исключает путаницу при подключении проводников разного сечения.

Электрические характеристики изделия:

• максимальное рабочее напряжение — до 560 В;
• токовая нагрузка на один контакт — до 7 А;
• суммарная токовая нагрузка на соединитель — от 120 до 140 А;
• сопротивление изоляции — не менее 1000–5000 МОм;
• электрическая прочность изоляции — 1850 В.

Применение серебряного покрытия контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Показатели сопротивления изоляции и электрической прочности подтверждают пригодность разъёма для работы в цепях с повышенным напряжением и в условиях возможных перенапряжений.

Условия эксплуатации и механическая стойкость

Разъём выполнен во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимое количество сочленений и расчленений составляет до 500 циклов, что обеспечивает длительный срок службы при регулярном обслуживании оборудования. Наработка изделия — не менее 5000 часов.

Механическая устойчивость подтверждена следующими параметрами:

• вибрационные нагрузки — до 170 дБ в диапазоне частот от 50 Гц до 10 кГц;
• механические удары — до 5000 метров в секунду в квадрате;
• линейное ускорение — до 2000 метров в секунду в квадрате.

Срок сохраняемости изделия составляет 25 лет, что позволяет использовать его в составе оборудования с длительным жизненным циклом, включая резервные и складские запасы. Разъём сохраняет заявленные характеристики после длительного хранения в надлежащих условиях.

Применение и монтажные особенности

Блочное исполнение разъёма предполагает его жёсткое крепление на панели или корпусе устройства. Ответная часть соединителя подключается кабелем, что обеспечивает удобство при монтаже и замене блоков аппаратуры. Серия 2РМДТ широко применяется в приборостроении, телекоммуникационном оборудовании, системах автоматики и промышленной электроники, где важны компактные размеры и высокая плотность контактов.

Изделие рассчитано на работу в цепях как постоянного, так и переменного тока с частотой до 3 МГц, что расширяет область применения и делает разъём универсальным решением для низкочастотных сигнальных и силовых линий. Серебряное покрытие контактов обеспечивает стабильное соединение при токах до 7 А на контакт.

Разъём 2РМДТ30Б24Г5В1В подходит для замены аналогичных изделий серии 2РМДТ с блочным корпусом и 24 контактами. При подборе ответной части необходимо учитывать условный размер 30 мм, количество контактов 24, диаметр контактов 1,5 мм и покрытие В1В. Монтаж следует выполнять с соблюдением требований к пайке или обжиму контактов, исключая механические повреждения изоляторов и контактных элементов.
