Назначение

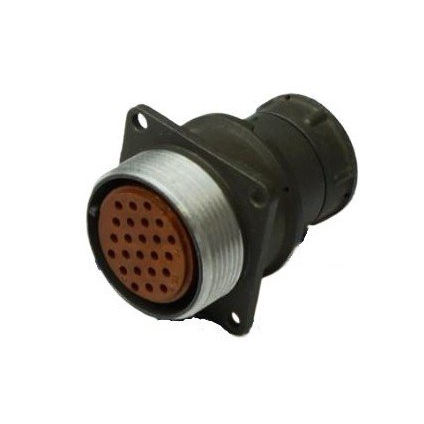

2РМДТ30Б24Г5В1В — это блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Разъём предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в узлах радиоэлектронной аппаратуры. Изделие относится к категории 2РМД и имеет артикул 2475.

Розетка применяется в составе разъёмных электрических соединений, где требуется надёжная коммутация при воздействии механических нагрузок и неблагоприятных климатических факторов. Конструкция блочного приборного исполнения рассчитана на установку непосредственно в корпусах и блоках аппаратуры.

Подтверждённые особенности

В маркировке изделия 2РМДТ30Б24Г5В1В закодированы основные конструктивные и эксплуатационные параметры, которые приведены ниже.

• Тип корпуса — блочный приборный, без патрубка, условный размер корпуса 30.
• Количество контактов — 24, диаметр контактов составляет от 1,5 до 3 мм.
• Покрытие контактов — серебрение, обозначение Г5В.
• Теплостойкость — до 100 °C.
• Исполнение — всеклиматическое, обозначение В.
• Период выпуска — с 2015 по 2026 год.
• Сопротивление контактов диаметром 3 мм — не более 0,0008 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Синусоидальная вибрация — диапазон от 1 до 5000 Гц при ускорении 50 g.
• Механический удар — одиночный, с ускорением до 500 g.
• Наработка — не менее 1000 часов и 500 циклов соединений.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Допустимая нагрузка — общая до 140 А и напряжение до 560 В.

Область применения

Розетка 2РМДТ30Б24Г5В1В используется в блоках специальной и общей радиоэлектронной аппаратуры для внутренних соединений. Благодаря всеклиматическому исполнению и высокой стойкости к вибрациям и ударам изделие подходит для эксплуатации в экстремальных условиях, включая подвижные и стационарные объекты, где предъявляются повышенные требования к надёжности электрических соединений.

Разъём применяется в цепях с общей нагрузкой до 140 А и напряжением до 560 В, что позволяет использовать его как для сигнальных, так и для силовых линий в составе радиоэлектронных узлов. Блочное приборное исполнение без патрубка обеспечивает удобство монтажа внутри корпусов аппаратуры и блоков.

Условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 °C и сохраняет работоспособность при воздействии синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 50 g. Одиночные механические удары с ускорением до 500 g также не нарушают функционирование соединителя.

Сопротивление изоляции не менее 5000 МОм обеспечивает надёжную электрическую развязку цепей. Минимальная наработка составляет 1000 часов при количестве соединений не менее 500, что подтверждает ресурс контактной системы для длительной эксплуатации.

Комплектация и данные о товаре

Наименование товара — 2РМДТ30Б24Г5В1В, артикул — 2475, категория — 2РМД. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Год, указанный в характеристиках VirtueMart, — 2026. Комплектация, гарантийные условия, страна производства и сведения о сертификатах в предоставленных данных не приводятся.
