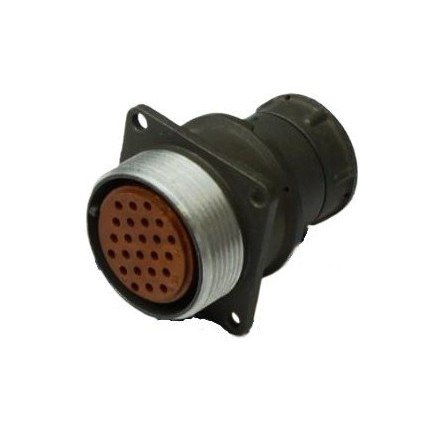

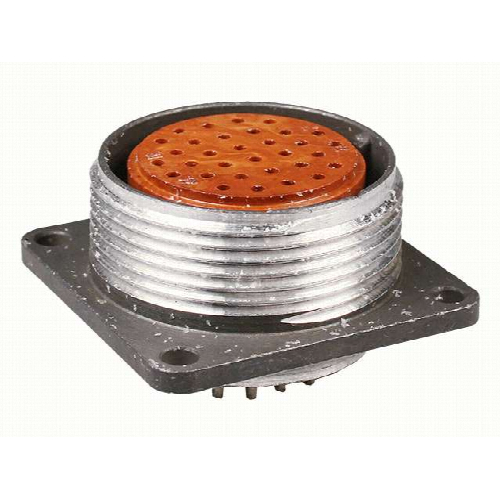

2РМДТ30Б24Г5В1В — надежная блочная розетка для промышленной аппаратуры

2РМДТ30Б24Г5В1В — цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для коммутации цепей постоянного и переменного тока. Исполнение востребовано в радиоэлектронной, приборостроительной, промышленной и специальной технике, где требуется устойчивое многоконтактное соединение с резьбовой фиксацией.

Разъём выполнен в виде приборной (блочной) розетки. Конструкция рассчитана на внутренний монтаж и обеспечивает надёжное сочленение с ответной частью в условиях вибраций, ударных нагрузок, перепадов температуры и повышенной влажности.

Конструкция 2РМДТ30Б24Г5В1В

Маркировка 2РМДТ30Б24Г5В1В указывает на принадлежность изделия к серии цилиндрических разъёмов 2РМДТ, размер корпуса 30 и контактную вставку на 24 позиции. Буква «Б» обозначает блочное исполнение, а индекс «В» в маркировке связан с исполнением контактной группы с серебряным покрытием.

Ключевые особенности конструкции:

• Блочный корпус для крепления на панели, корпусе прибора или шкафу.

• 24 контактных позиции для передачи питания, управляющих и сигнальных цепей.

• Резьбовое сочленение, исключающее самопроизвольное разъединение.

• Одношпоночная поляризация корпуса для правильной ориентации при подключении.

• Негерметичное тропикоустойчивое исполнение.

• Извлекаемые контакты, упрощающие ремонт и обслуживание соединения.

• Серебряное покрытие контактов, способствующее стабильности электрического контакта.

• Объёмный внутренний монтаж контактных проводников.

Корпус таких соединителей обычно изготавливается из алюминиевого сплава, а изолятор — из электроизоляционного пресс-материала. Это сочетание позволяет получить механически прочную и сравнительно лёгкую конструкцию.

Основные технические характеристики

Для исполнения с 24 контактами типовыми параметрами являются следующие значения:

Приведённые характеристики следует сверять с паспортом конкретной партии, годом выпуска и документацией изготовителя: параметры серии могут отличаться в зависимости от применённой контактной вставки и конструктивного исполнения.

Где применяется разъём

Розетка 2РМДТ30Б24Г5В1В подходит для аппаратуры, в которой необходимо организовать разъёмное соединение нескольких электрических цепей в одной точке. Благодаря 24 контактам один разъём способен заменить набор отдельных клеммных подключений и упростить коммутацию оборудования.

Типовые области применения:

• Системы электропитания и распределительные устройства.

• Приборные шкафы, стойки и пульты управления.

• Промышленная автоматика и контрольно-измерительная аппаратура.

• Радиотехнические и телекоммуникационные комплексы.

• Транспортное и специализированное оборудование.

• Испытательные стенды, лабораторные установки и измерительные системы.

• Оборудование, работающее при вибрации, ударах и неблагоприятных климатических воздействиях.

Например, 2РМДТ30Б24Г5В1В может использоваться на корпусе прибора как стационарный интерфейс: через него подключаются питание, дискретные сигналы, цепи управления исполнительными механизмами и контрольные линии. Резьбовая фиксация особенно полезна там, где обычные разъёмы могут ослабнуть от вибрации.

Преимущества исполнения 2РМДТ30Б24Г5В1В

Главное преимущество этого соединителя — сочетание многоконтактности, механической прочности и устойчивости к внешним воздействиям. Резьбовой механизм обеспечивает плотное и стабильное соединение ответных частей, а поляризация защищает от неверной стыковки.

К важным эксплуатационным преимуществам относятся:

• Надёжная фиксация кабельной и приборной частей.

• Устойчивость к вибрации и механическим ударам.

• Работоспособность в широком температурном диапазоне.

• Возможность применения в цепях постоянного и переменного тока.

• Компактное размещение 24 контактов в одном корпусе.

• Высокое сопротивление изоляции.

• Ремонтопригодность при использовании извлекаемых контактов.

• Удобство обслуживания аппаратуры
