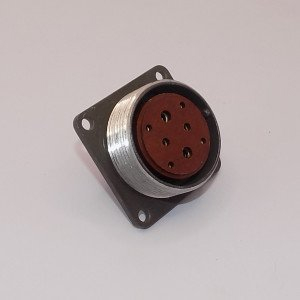

Назначение соединителя 2РМДТ30Б24Г5В1БВ

Соединитель 2РМДТ30Б24Г5В1БВ производства «Исеть» в исполнении «5» относится к семейству цилиндрических низкочастотных тропико- и всеклиматических разъёмов серии 2РМДТ. Такие изделия предназначены для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Разъём применяется там, где требуется надёжная коммутация при воздействии неблагоприятных климатических факторов, повышенной влажности, перепадов температур и пониженного атмосферного давления. Блочное исполнение корпуса позволяет монтировать изделие внутри прибора.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМДТ и несёт полную информацию о конструкции и исполнении изделия.

• 2РМДТ — низкочастотный цилиндрический тропикоустойчивый разъём с резьбовым соединением.
• 30 — условный размер корпуса, определяющий габариты и шаг резьбы.
• Б — блочный корпус: монтаж внутри прибора, без патрубка или с прямым патрубком в отдельных вариантах.
• 24 — количество контактов в розетке.
• Г — часть соединителя «розетка» приборная, блочная.
• 5 — сочетание контактов: все 24 контакта диаметром 1,5 мм, одноразмерный набор.
• В — покрытие контактов: серебро.
• 1 — максимальная допустимая температура окружающей среды около плюс 100 градусов Цельсия.
• БВ — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и пониженное давление, вплоть до высотных условий.

Обозначение «5» в маркировке «Исеть» указывает на вид приёмки «5» по узловому техническому условию (например, ГЕ0.364.126ТУ). Этот параметр влияет на категорию качества и эксплуатационные требования к изделию.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие данному исполнению соединителя.

Контактная система

• Количество контактов — 24, все диаметром 1,5 мм, одноразмерный набор.
• Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм.
• Максимальная токовая нагрузка на один контакт — порядка 7 А.
• Ёмкость между соседними контактами — до порядка 6 пФ.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от конкретного технического условия.

Электрические параметры

Максимальное рабочее напряжение (амплитудное) для 24-контактных вариантов обычно составляет до 560 В постоянного и переменного тока с частотой до 3 МГц.

Условия эксплуатации

• Рабочий диапазон температур — обычно от минус 60 до плюс 100 градусов Цельсия, с возможностью перепадов до минус 60 и до плюс 150 градусов Цельсия при смене условий.
• Вибрация — до 1000 Гц при ускорении порядка 490 метров на секунду в квадрате (около 50g) в зависимости от исполнения.
• Одиночные удары — ускорение до 5000 метров на секунду в квадрате (около 500g) при длительности действия от 0,1 до 2 мс.
• Линейное ускорение при статических нагрузках — порядка 2000 метров на секунду в квадрате (около 200g).
• Пониженное атмосферное давление — вплоть до высотных условий, что определяется всеклиматическим исполнением БВ.

Область применения

Соединитель используется в радиоэлектронной, радиотехнической и бортовой аппаратуре, в том числе в приборах военного и специального назначения, где требуется всеклиматическое исполнение и тропикоустойчивость. Резьбовое соединение частей обеспечивает механическую фиксацию и сохранение электрического контакта при вибрационных и ударных нагрузках.

Благодаря сочетанию 24 контактов диаметром 1,5 мм, серебряному покрытию и всеклиматическому исполнению изделие подходит для построения многожильных кабельных сборок и межблочных соединений внутри приборов, эксплуатируемых в сложных климатических условиях.

Характеристики VirtueMart

• Приемка: «5»
• Год: 2013

Дополнительно из каталожных данных указано: заводская упаковка. Артикул изделия — 20181, категория — 2РМД, производитель — «Исеть».
