Назначение соединителя

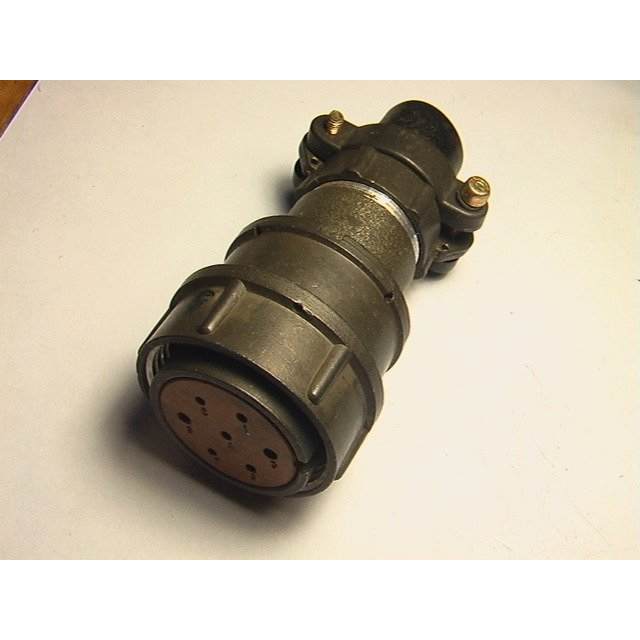

2РМДТ30Б24Г5В1БВ «5» — цилиндрический низкочастотный электрический соединитель отечественного производства. Он предназначен для надёжного соединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к типу 2РМДТ и выполнено в виде розетки с блочным (приборным) корпусом условного размера 30. В маркировке отражены исполнение корпуса, число контактов и сочетание контактов «5».

Артикул изделия — 81108. Категория товара — 2РМД. Соединитель применяется как ответная часть к вилке соответствующего типа; монтаж выполняется обжимкой с извлекаемыми контактами.

Основные технические характеристики

• Тип: цилиндрический низкочастотный соединитель, розетка приборного исполнения.
• Условный размер корпуса: 30.
• Число контактов: 24.
• Сочетание контактов «5»: все контакты диаметром 1,5 мм.
• Покрытие контактов: серебро.
• Допустимый ток: до 7 А на контакт.
• Максимальное рабочее напряжение: 560–700 В при частоте до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Теплостойкость: до 100 °С.
• Рабочая температура: от минус 60 до плюс 100 °С.
• Исполнение: всеклиматическое.

Устойчивость к внешним воздействиям

Конструкция соединителя рассчитана на эксплуатацию в жёстких условиях. Изделие выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении 490 м/с², многократные механические удары с ускорением 1000 м/с² и одиночные удары с ускорением 5000 м/с². Допустимо линейное ускорение до 2000 м/с².

Соединитель сохраняет работоспособность при пониженном давлении до 10 в степени минус 12 Па и при относительной влажности 98% при температуре плюс 40 °С. Наработка изделия составляет не менее 1000 часов, ресурс по количеству сочленений — до 500 циклов.

Применение и условия эксплуатации

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока, в том числе в условиях тропического климата и при экстремальных нагрузках. Всеклиматическое исполнение и широкий температурный диапазон позволяют применять изделие в аппаратуре, работающей на открытом воздухе и в неотапливаемых помещениях.

Ответной частью служит вилка соответствующего типа. Монтаж выполняется обжимкой; контакты извлекаемые, что упрощает сборку и обслуживание жгутов и кабельных сборок.

Приёмка и данные партии

• Приёмка: «5».
• Год выпуска: 89–90.

Указанные сведения относятся к приёмке и году выпуска конкретной партии изделий. Производитель в данных о товаре не указан. Комплектация, гарантийные условия и наличие подтверждающей документации в предоставленных сведениях не отражены.
