Назначение соединителя

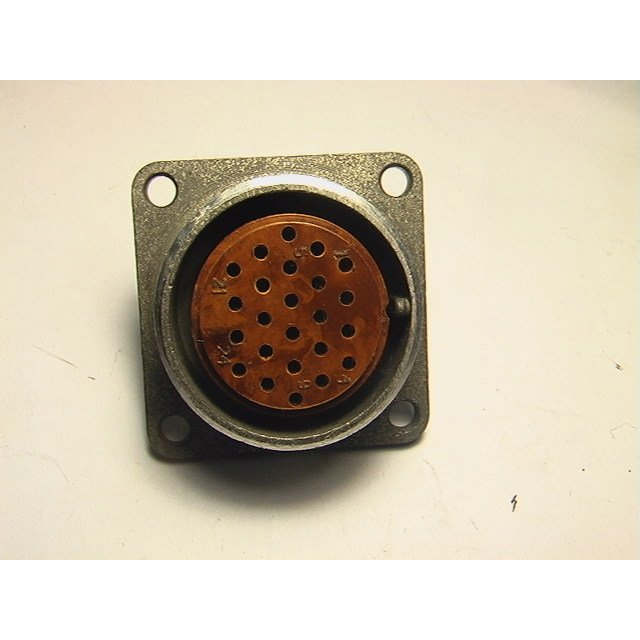

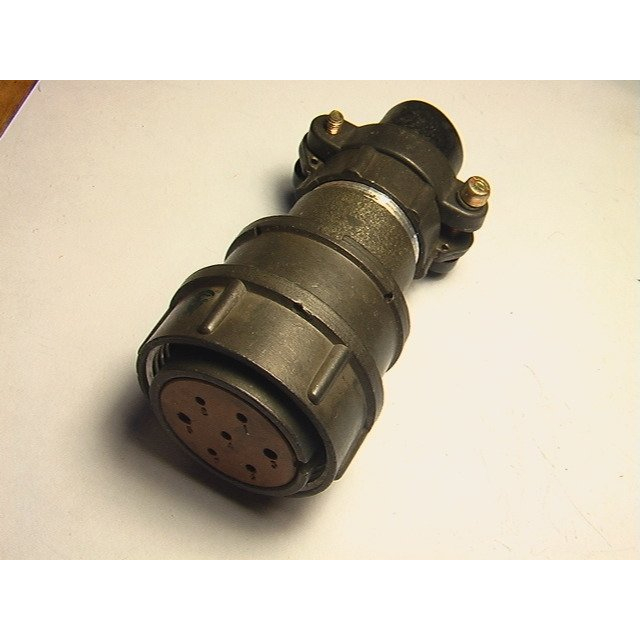

Соединитель 2РМДТ30Б24Г5В1БВ «5» представляет собой цилиндрический низкочастотный электрический соединитель — розетку блочную приборную. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Блочная (приборная) конструкция позволяет устанавливать розетку непосредственно на корпус блока или панель прибора, обеспечивая стабильный электрический контакт в составе ответных частей соединителя.

Изделие применяется в электронной и электротехнической аппаратуре, где требуется передача сигналов и питания в условиях повышенных механических нагрузок, широкого диапазона температур и влажности. Приёмка изделия — категория «5», год выпуска — 89.

Основные технические характеристики

Соединитель имеет 24 контакта диаметром 1,5 мм и условный размер корпуса 30. Покрытие контактов — серебро, что обозначено буквой «В». Максимальное рабочее напряжение составляет 560 В, теплостойкость — до 100 °C. Электрическая прочность изоляции достигает 1850 В.

• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая ёмкость между контактами — не более 6 пФ.
• Диаметр контактов — 1,5 мм у всех контактов.
• Количество контактов — 24.
• Максимальное рабочее напряжение — 560 В.
• Частотный диапазон рабочих цепей — до 3 МГц.
• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.

Условия эксплуатации

Исполнение В1 является всеклиматическим, поэтому розетка рассчитана на работу в широком диапазоне внешних воздействий. Рабочая температура составляет от −60 до +100 °C. Повышенная влажность до 98 % сохраняется при температуре +40 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до 133,32·10⁻¹² Па.

По механическим нагрузкам соединитель устойчив к следующим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с²;
• одиночные механические удары с ускорением до 5000 м/с²;
• многократные механические удары с ускорением до 1000 м/с²;
• линейное ускорение до 2000 м/с².

Расшифровка обозначения

Маркировка 2РМДТ30Б24Г5В1БВ «5» содержит полную информацию о конструкции и назначении изделия. Расшифровка элементов обозначения приведена ниже.

1. 2РМДТ — тип цилиндрического низкочастотного соединителя с резьбовой фиксацией.
2. 30 — условный размер корпуса.
3. Б — блочная (приборная) конструкция.
4. 24 — количество контактов.
5. Г — тип «розетка».
6. 5 — все контакты диаметром 1,5 мм.
7. В1 — всеклиматическое исполнение.
8. БВ — дополнительные модификаторы конструкции.

Индекс «5» в конце обозначения указывает на категорию качества по ТУ ГЕ0.364.126ТУ. Именно эта приёмка подтверждает пригодность изделия к применению в ответственной аппаратуре.

Область применения

Благодаря серебряному покрытию контактов, всеклиматическому исполнению и стойкости к вибрации и ударам розетка подходит для монтажа в приборах и блоках, работающих в жёстких условиях эксплуатации. Типичное применение — коммутация цепей питания и сигналов в составе промышленного, измерительного и специального оборудования, где предъявляются повышенные требования к надёжности электрического соединения и долговечности контактной группы.

Монтаж выполняется в составе ответной части соединителя с резьбовой фиксацией, что исключает самопроизвольное расчленение под действием вибрации. Теплостойкость до 100 °C и широкий температурный диапазон позволяют использовать изделие как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и влажным климатом.
