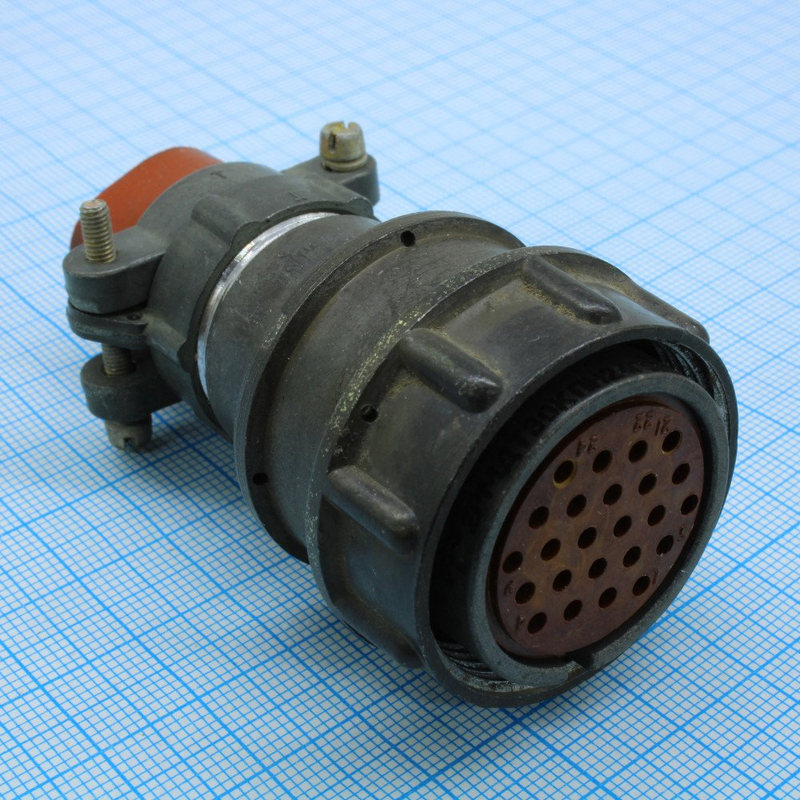

2РМДТ30Б24Г5В1БВ — это цилиндрический низкочастотный малогабаритный соединитель. в 2006 г. и в период 2015–2026 гг.

Расшифровка обозначения

• 2РМДТ: тип соединителя (негерметичный, тропикоустойчивый). ?

• 30: условный размер корпуса. ?

• Б: блочный (приборный) корпус без левой резьбы.

• 24: количество контактов (24 шт.).

• Г5: сочетание контактов (все диаметром 1,5 мм). ?

• В1: покрытие контактов серебром, теплостойкость 100 °С.

• БВ: всеклиматическое исполнение. ?

Применение

Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц, напряжение до 700 В) в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. ?

Характеристики

Соединители серии работают в диапазоне температур от -60 до +100 °С, выдерживают вибрацию (1–5000 Гц, до 100 g), механические удары (до 1000 м/с?), повышенную влажность (98% при +40 °С) и пониженное давление (до 10??? мм рт. ст.). Максимальный ток на контакт — до 15 А, сопротивление изоляции не менее 5000 МОм, срок службы — 500 сочленений-расчленений, наработка 1000 ч.
