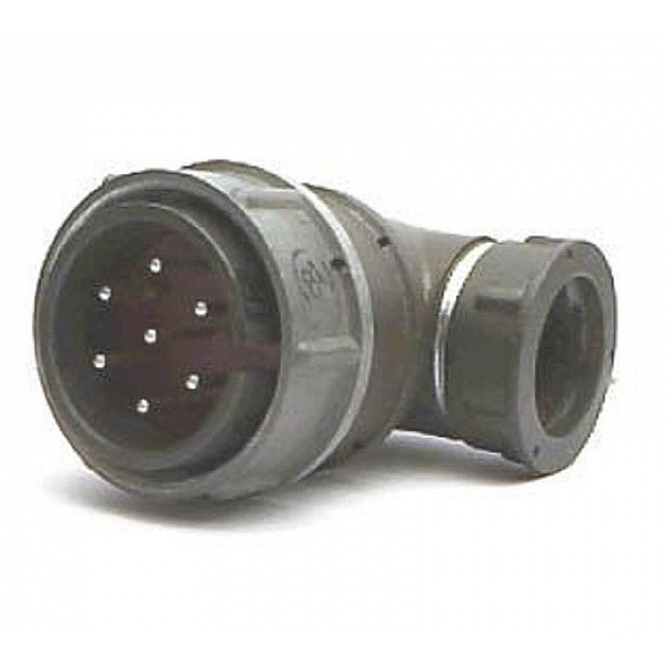

Назначение соединителя 2РМДТ27КУН7ШВ1В «5»

2РМДТ27КУН7ШВ1В «5» — это цилиндрический низкочастотный тропикоустойчивый электрический соединитель серии 2РМДТ с резьбовой фиксацией. Изделие предназначено для надежного соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Соединитель применяется в узлах радиоэлектронной аппаратуры общего и специального назначения, где требуется стабильный электрический контакт и стойкость к воздействию внешней среды.

Артикул изделия — 2448. Товар относится к категории 2РМД. Исполнение с приемкой «5» подтверждает соответствие повышенным требованиям, предъявляемым к элементам ответственного назначения.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМДТ27КУН7ШВ1В содержит полный набор конструктивных признаков изделия. Ниже приведена расшифровка каждого элемента обозначения.

• К — кабельный корпус, рассчитанный на присоединение кабеля.
• У — угловой патрубок, обеспечивающий удобную прокладку кабеля под углом.
• 7 — количество контактов в соединителе.
• Ш — экранированное исполнение, снижающее влияние помех.
• В — всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах.
• 1 — теплостойкость до 100 градусов Цельсия.

Соединитель состоит из вилки или розетки. Возможно приборное или кабельное исполнение. Монтаж выполняется пайкой либо объемным способом. Поляризация корпусов одношпоночная, что исключает неправильное сочленение. Покрытие контактов — серебро или золото. Вид сочленения — резьбовой, обеспечивающий механическую фиксацию и устойчивость к вибрации.

Электрические параметры

Максимальный ток на контакт достигает 36 А. Сопротивление изоляции составляет не менее 5000 МОм. Электрическая прочность достигает 2300 В при рабочем напряжении 700 В. Такие параметры позволяют использовать соединитель в силовых и сигнальных цепях одновременно.

Условия эксплуатации и применение

Рабочая температура соединителя находится в диапазоне от минус 60 до плюс 100 градусов Цельсия. Ресурс сочленений — до 500 циклов. Всеклиматическое исполнение и тропикоустойчивость делают изделие пригодным для работы в условиях повышенной влажности, а также при воздействии плесневых грибков и других неблагоприятных факторов.

Область применения включает радиоэлектронную аппаратуру общего и специального назначения. Соединитель востребован в составе кабельных сборок, приборных блоков и межблочных соединений, где требуется экранирование и надежная резьбовая фиксация. Благодаря семи контактам и высокому току на контакт изделие подходит для цепей питания и управления.

Комплектация и подтвержденные сведения

В представленных данных указана приемка «5», подтверждающая контроль качества изготовления. Производитель не указан. Краткое описание из каталога отсутствует. Страна производства, гарантийные условия, точная комплектация поставки и сведения о наличии в данных не приведены. Все технические характеристики, перечисленные выше, соответствуют имеющемуся описанию товара и не дополнены неподтвержденными сведениями.
