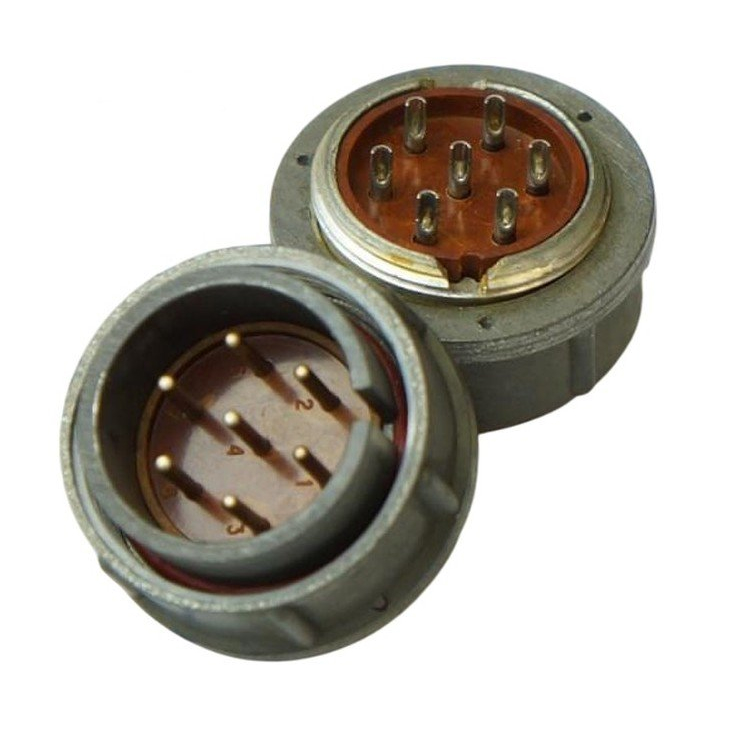

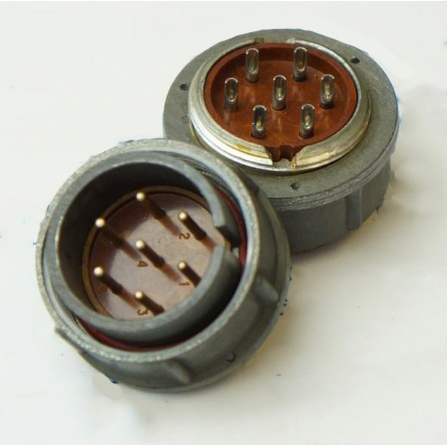

2РМДТ27КУН7Ш5В1В 2017г Элекон

Цена:

1950 ₽

В наличии: 55 шт.

Производитель: Элекон

Технические характеристики

2РМДТ27КУН7Ш5В1В (производитель «Элекон») — это цилиндрический низкочастотный электрический разъем негерметичного типа с резьбовым соединением, предназначенный для работы в электрических цепях постоянного и переменного тока.

Используется для соединения и разъединения электрических цепей в радио‑ и электронной аппаратуре общего и специального назначения.
Подходит для применения в узлах и блоках, где требуется надежный электрический контакт при значительных механических и климатических нагрузках.

Разъем выполнен в цилиндрическом корпусе, тип «2РМДТ» указывает на низкочастотный тропико‑устойчивый цилиндрический разъем с резьбовой фиксацией.
Исполнение «КУН7Ш5В1В» означает: кабельный приборный разъем, 7 контактов, экранированный, негерметичный, с резьбовым соединением, всеклиматическое исполнение, теплостойкость до +100 °C.

Предназначен для работы при напряжении до 700 В постоянного или переменного тока частотой до 3 МГц.
Рабочий диапазон температур окружающей среды — примерно от −60 °C до +100 °C, рассчитан на повышенную влажность (до ≈98% при +40 °C) и воздействие вибрации.

Разъем имеет всеклиматическое исполнение и тропико‑устойчиво‑модифицированную конструкцию, что позволяет использовать его в жестких условиях эксплуатации.
Предусмотрено не менее нескольких сотен циклов сочленения–расчленения (обычно не менее 500 циклов) и длительный срок сохраняемости (до порядка 10–15 лет при хранении и эксплуатации в нормальных условиях).

Если уточните, нужна ли характеристика именно вилки или розетки, можно подробнее раскрыть именно этот вариант исполнения.

Описание

2РМДТ27КУН7Ш5В1В

2РМДТ27КУН7Ш5В1В: надёжный цилиндрический разъём для промышленной аппаратуры

2РМДТ27КУН7Ш5В1В — малогабаритный низкочастотный цилиндрический электрический соединитель серии 2РМДТ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется во внутреннем монтаже аппаратуры, где важны механическая стойкость, стабильность электрического контакта и удобство обслуживания кабельных линий.

Назначение соединителя

Разъём 2РМДТ27КУН7Ш5В1В относится к кабельным вилкам и используется совместно с ответной частью — розеткой соответствующего исполнения. Резьбовое сочленение обеспечивает прочную фиксацию пары, а одношпоночная поляризация помогает исключить неверную ориентацию при подключении.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Для исполнения с семью контактами в технических данных указывается рабочее напряжение до 560 В; для серии также приводится предельное напряжение до 700 В в зависимости от конкретного контактного набора и условий применения. Поэтому при проектировании оборудования необходимо сверять допустимые электрические параметры именно с паспортом на используемую модификацию.

Расшифровка маркировки

Маркировка 2РМДТ27КУН7Ш5В1В содержит сведения о конструктивном исполнении изделия:

Элемент маркировки	Значение
2РМДТ	Серия негерметичных тропикоустойчивых цилиндрических соединителей
27	Условный размер корпуса
К	Кабельное исполнение
У	Угловой патрубок
Н	Концевая гайка для неэкранированного кабеля
7	Семь контактов
Ш	Вилка
5	Вариант расположения контактов
В	Серебряное покрытие контактов

Угловой патрубок удобен при ограниченном пространстве в корпусе прибора, шкафу автоматики или на кабельной трассе: кабель выводится под углом, что позволяет уменьшить радиус изгиба и аккуратнее организовать монтаж.

Основные характеристики

Для разъёма 2РМДТ27КУН7Ш5В1В характерны следующие параметры:

Условный размер корпуса — 27.
Количество контактов — 7.
Конструктивное назначение — кабельная вилка.
Патрубок — угловой.
Тип соединения — резьбовой.
Поляризация — одношпоночная.
Материал корпуса — металл.
Материал изолятора — карболит или пресс-материал типа АГ-4.
Покрытие контактов — серебро.
Рабочее напряжение для данной модификации — до 560 В.
Температурный диапазон эксплуатации — от −60 до +100 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — 5000 часов согласно приведённым данным для этой модификации.

Серебряное покрытие контактов способствует получению низкого переходного сопротивления и устойчивого электрического контакта. Вместе с металлическим корпусом и резьбовым соединением это делает разъём практичным решением для аппаратуры, работающей при вибрациях, температурных изменениях и регулярном сервисном отключении кабелей.

Области применения

Разъём 2РМДТ27КУН7Ш5В1В может применяться в электротехнических и электронных системах, где необходимо надёжно подключать многожильный неэкранированный кабель к оборудованию. Типичные направления использования:

Промышленные системы управления и автоматики.
Контрольно-измерительные приборы и испытательные стенды.
Источники питания, силовые и распределительные устройства.
Телекоммуникационная и радиоэлектронная аппаратура в низкочастотном диапазоне.
Бортовое, транспортное и специальное оборудование.
Кабельные соединения внутри приборных стоек, шкафов и корпусов.

При выборе ответной части важно обеспечить совпадение серии, типоразмера корпуса, числа контактов, схемы расположения контактов и исполнения сочленяемой части. Такой подход позволяет сохранить поляризацию, корректность электрического соединения и механическую совместимость разъёмной пары.

Особенности монтажа

Перед монтажом 2РМДТ27КУН7Ш5В1В рекомендуется проверить состояние резьбы, ключевого паза, контактных гнёзд и изолятора. Пайку или иной предусмотренный технологией способ присоединения проводников следует выполнять с соблюдением схемы распайки контактов и без перегрева изоляционной части.

Особое внимание следует уделить разгрузке кабеля от механических усилий: натяжение, скручивание и частые изгибы не должны передаваться непосредственно на контакты. После сборки необходимо проверить затяжку резьбового соединения, отсутствие замыканий между цепями и соответствие маркировки подключаемого кабеля назначению контактов.

2РМДТ27КУН7Ш5В1В сочетает компактный корпус размера 27, семиконтактную компоновку, угловой кабельный ввод и резьбовую фиксацию. Благодаря этому разъём подходит для ответственных разъёмных соединений, требующих устойчивости к условиям промышленной эксплуатации и удобства технического обслуживания.
