Назначение и область применения

2РМДТ27КУН7Ш5В1В — это цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на работу в составе радиоэлектронной аппаратуры, промышленного оборудования и систем специального назначения, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Соединитель применяется в стационарных и подвижных установках, в том числе в условиях повышенной вибрации, широкого диапазона температур и переменной влажности. Благодаря негерметичному, но тропико- и всеклиматическому исполнению, он подходит для использования в различных климатических зонах, включая районы с жарким влажным и холодным климатом.

Конструктивные особенности

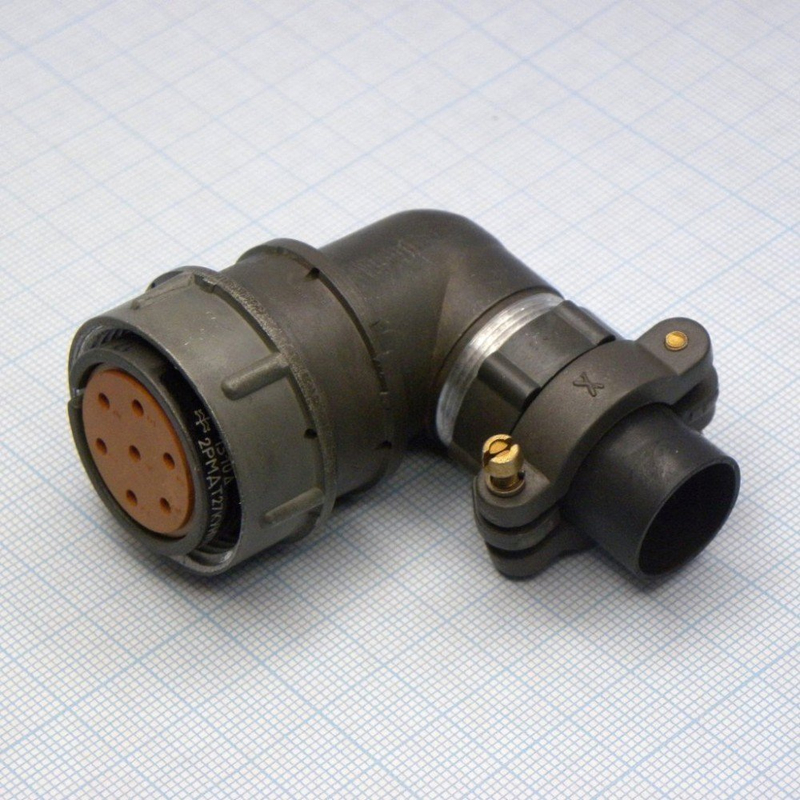

Соединитель имеет кабельный корпус с условным обозначением КУН и оснащён угловым патрубком Ш, который обеспечивает удобный вывод кабеля под углом относительно оси разъёма. Для фиксации неэкранированного кабеля предусмотрена гайка Н, а контакты изделия имеют серебряное покрытие В, что способствует стабильному электрическому контакту и снижению переходного сопротивления.

Количество контактов — 7, диаметр каждого контакта составляет 1,5 мм. Условный размер корпуса — 27 мм, что соответствует диаметру посадочного отверстия. Монтаж соединителя выполняется пайкой, тип монтажа — внутренний. Фиксация ответных частей осуществляется резьбовым соединением, обеспечивающим надёжное сочленение и защиту от самопроизвольного расчленения при вибрациях.

Электрические параметры

• Максимальное рабочее напряжение — 700 В.
• Токовая нагрузка на одиночный контакт — 12 А.
• Суммарная токовая нагрузка на соединитель — до 70 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное испытательное напряжение в нормальных климатических условиях — 2300 В.

Эти характеристики позволяют использовать соединитель в силовых и сигнальных цепях с достаточно высокими токами, обеспечивая стабильную работу аппаратуры даже при значительных электрических нагрузках.

Эксплуатационные показатели

Рабочий диапазон температур составляет от -60°C до +100°C, что даёт возможность эксплуатировать соединитель как в условиях сильного мороза, так и при повышенных температурах окружающей среды. Количество допустимых сочленений-расчленений достигает 500 циклов, что свидетельствует о высоком механическом ресурсе изделия.

Минимальная наработка соединителя — 5000 часов. Срок сохраняемости — 25 лет. Такие показатели долговечности подтверждают пригодность изделия для длительного использования в составе ответственных систем, где плановая замена компонентов затруднена или нежелательна.

Комплектность и совместимость

Соединитель состоит из вилки и розетки. Такая комплектация позволяет сразу подготовить разъёмное соединение к монтажу без дополнительного подбора ответных частей. Изделие совместимо с другими соединителями серии 2РМД, имеющими аналогичный условный размер корпуса и контактную схему, что упрощает интеграцию в существующие системы и замену вышедших из строя элементов.
