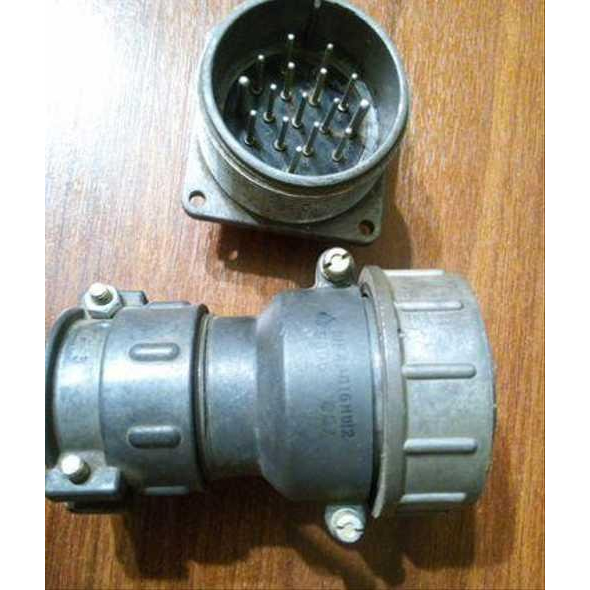

2РМДТ27КУН7Ш5В1В: надёжный цилиндрический разъём для промышленной аппаратуры

2РМДТ27КУН7Ш5В1В — малогабаритный низкочастотный цилиндрический электрический соединитель серии 2РМДТ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется во внутреннем монтаже аппаратуры, где важны механическая стойкость, стабильность электрического контакта и удобство обслуживания кабельных линий.

Назначение соединителя

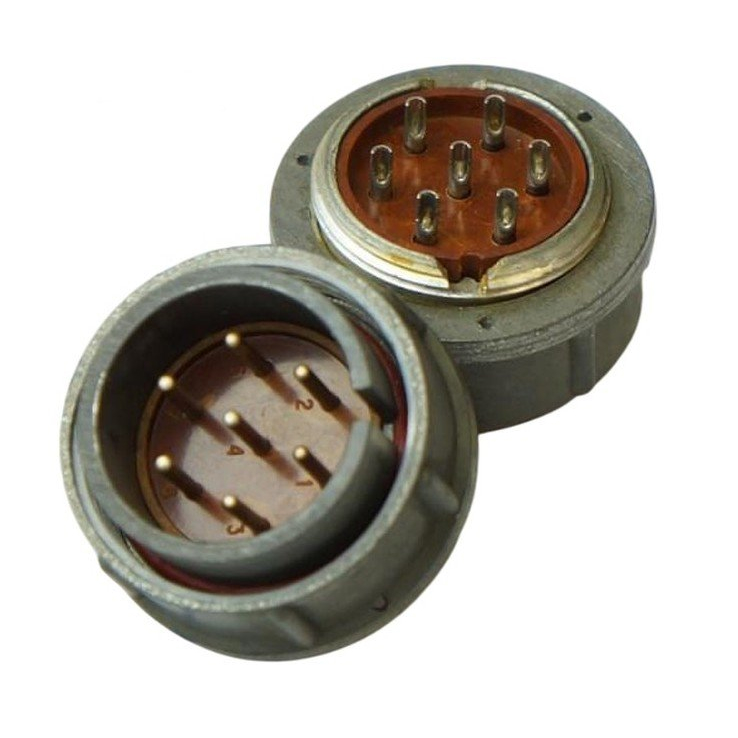

Разъём 2РМДТ27КУН7Ш5В1В относится к кабельным вилкам и используется совместно с ответной частью — розеткой соответствующего исполнения. Резьбовое сочленение обеспечивает прочную фиксацию пары, а одношпоночная поляризация помогает исключить неверную ориентацию при подключении.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Для исполнения с семью контактами в технических данных указывается рабочее напряжение до 560 В; для серии также приводится предельное напряжение до 700 В в зависимости от конкретного контактного набора и условий применения. Поэтому при проектировании оборудования необходимо сверять допустимые электрические параметры именно с паспортом на используемую модификацию.

Расшифровка маркировки

Маркировка 2РМДТ27КУН7Ш5В1В содержит сведения о конструктивном исполнении изделия:

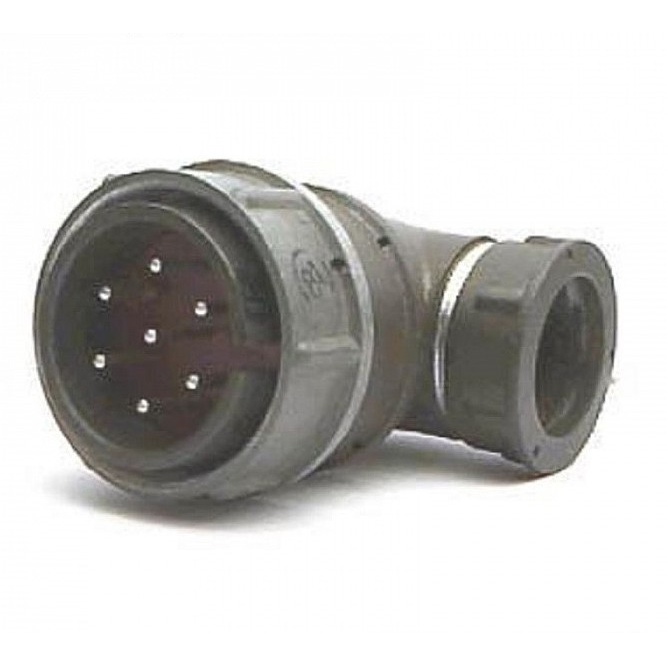

Угловой патрубок удобен при ограниченном пространстве в корпусе прибора, шкафу автоматики или на кабельной трассе: кабель выводится под углом, что позволяет уменьшить радиус изгиба и аккуратнее организовать монтаж.

Основные характеристики

Для разъёма 2РМДТ27КУН7Ш5В1В характерны следующие параметры:

• Условный размер корпуса — 27.

• Количество контактов — 7.

• Конструктивное назначение — кабельная вилка.

• Патрубок — угловой.

• Тип соединения — резьбовой.

• Поляризация — одношпоночная.

• Материал корпуса — металл.

• Материал изолятора — карболит или пресс-материал типа АГ-4.

• Покрытие контактов — серебро.

• Рабочее напряжение для данной модификации — до 560 В.

• Температурный диапазон эксплуатации — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 5000 часов согласно приведённым данным для этой модификации.

Серебряное покрытие контактов способствует получению низкого переходного сопротивления и устойчивого электрического контакта. Вместе с металлическим корпусом и резьбовым соединением это делает разъём практичным решением для аппаратуры, работающей при вибрациях, температурных изменениях и регулярном сервисном отключении кабелей.

Области применения

Разъём 2РМДТ27КУН7Ш5В1В может применяться в электротехнических и электронных системах, где необходимо надёжно подключать многожильный неэкранированный кабель к оборудованию. Типичные направления использования:

• Промышленные системы управления и автоматики.

• Контрольно-измерительные приборы и испытательные стенды.

• Источники питания, силовые и распределительные устройства.

• Телекоммуникационная и радиоэлектронная аппаратура в низкочастотном диапазоне.

• Бортовое, транспортное и специальное оборудование.

• Кабельные соединения внутри приборных стоек, шкафов и корпусов.

При выборе ответной части важно обеспечить совпадение серии, типоразмера корпуса, числа контактов, схемы расположения контактов и исполнения сочленяемой части. Такой подход позволяет сохранить поляризацию, корректность электрического соединения и механическую совместимость разъёмной пары.

Особенности монтажа

Перед монтажом 2РМДТ27КУН7Ш5В1В рекомендуется проверить состояние резьбы, ключевого паза, контактных гнёзд и изолятора. Пайку или иной предусмотренный технологией способ присоединения проводников следует выполнять с соблюдением схемы распайки контактов и без перегрева изоляционной части.

Особое внимание следует уделить разгрузке кабеля от механических усилий: натяжение, скручивание и частые изгибы не должны передаваться непосредственно на контакты. После сборки необходимо проверить затяжку резьбового соединения, отсутствие замыканий между цепями и соответствие маркировки подключаемого кабеля назначению контактов.

2РМДТ27КУН7Ш5В1В сочетает компактный корпус размера 27, семиконтактную компоновку, угловой кабельный ввод и резьбовую фиксацию. Благодаря этому разъём подходит для ответственных разъёмных соединений, требующих устойчивости к условиям промышленной эксплуатации и удобства технического обслуживания.
